1PC Top klapanlar

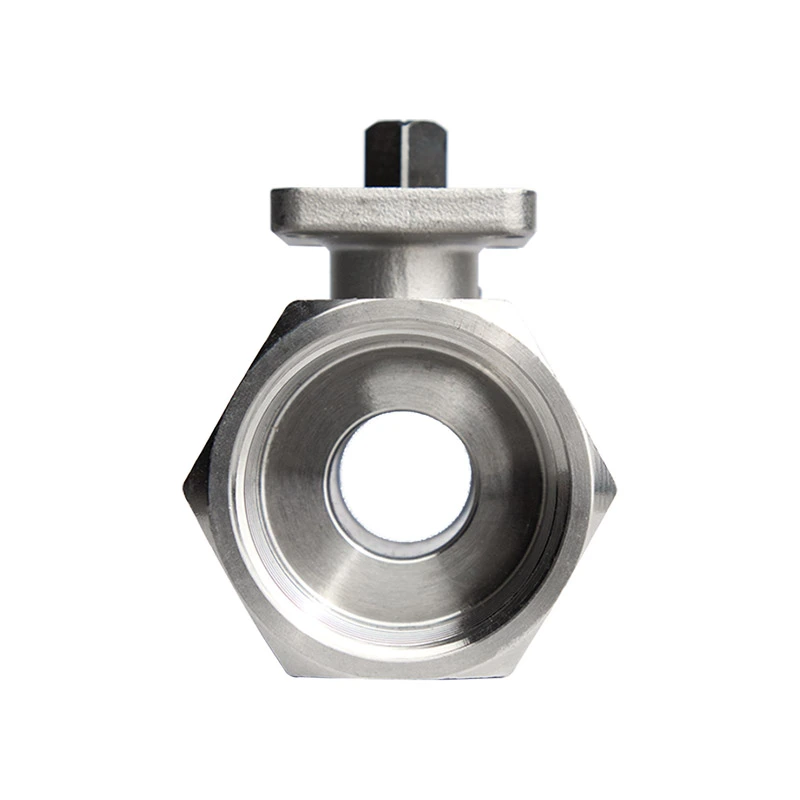

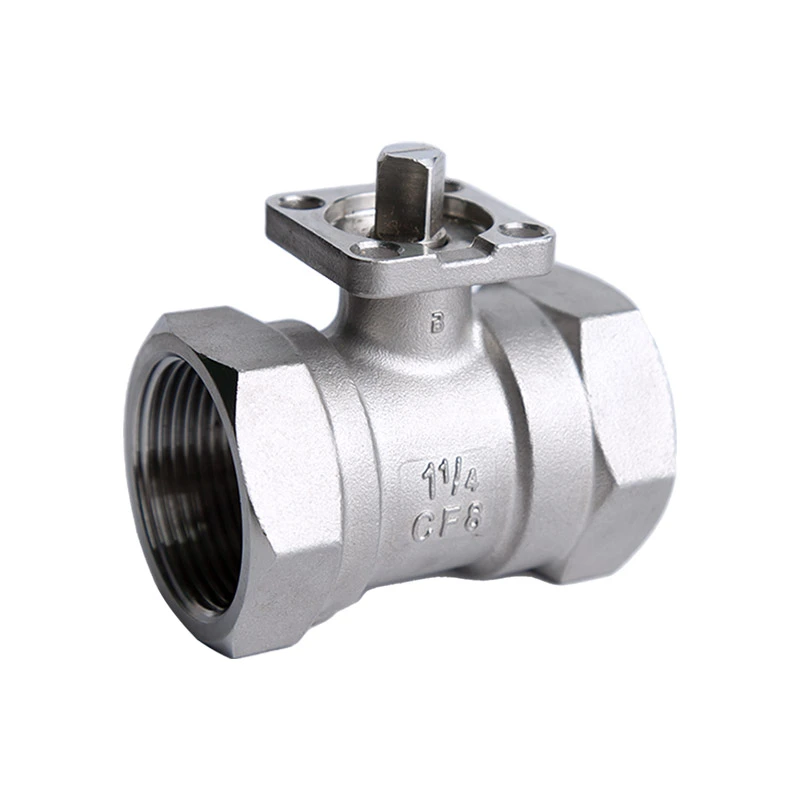

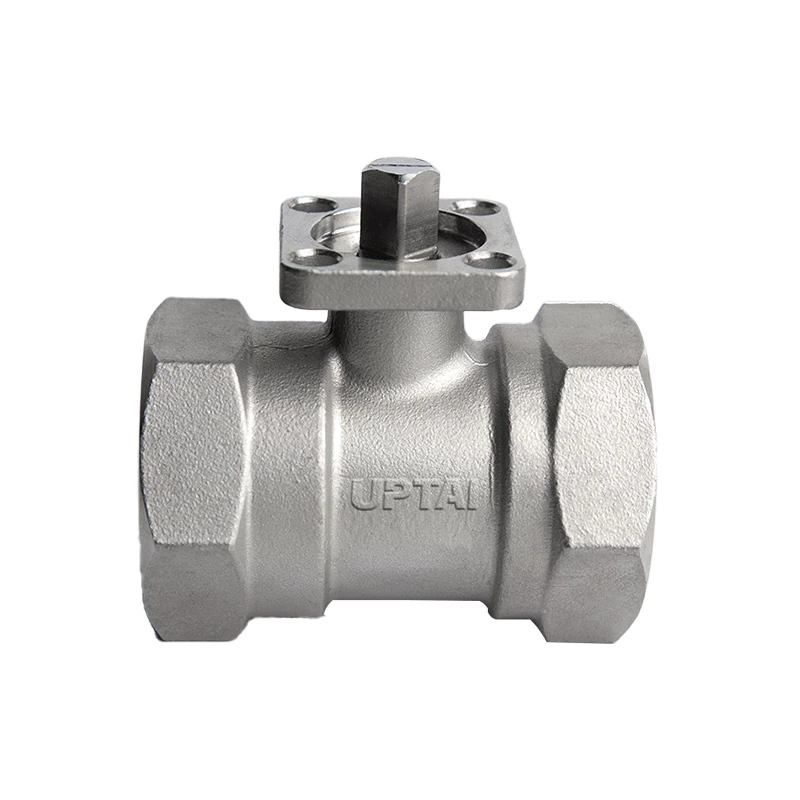

1PC Paslanmayan Poladdan birbaşa montajlı top klapan
Shangtai Valve, aktuatorlar və ya digər aksesuarlar tələb edən tətbiqlər üçün nəzərdə tutulmuş 1PC Paslanmayan Poladdan birbaşa montajlı top klapanının peşəkar mənbə istehsalçısıdır. Bütün klapan materialları nikel və xrom tərkibini yoxlamaq üçün spektrometr tərəfindən sınaqdan keçirilir. 1/2"-dən 2"-ə qədər ölçülər mövcuddur, çoxlu material variantları var. OEM avadanlıq istehsalçıları, distribyutorlar və sənaye mayelərinə nəzarət layihələri üçün etibarlı həll yolu təqdim edir.
Ənənəvi mexaniki top klapan ötürücü ilə təchiz edildikdə, əlavə mötərizələr və muftalar tələb oluna bilər montaj və hizalama üçün. Bu, quraşdırmanı daha da çətinləşdirə bilər və ikisi arasında əlavə tənzimləmə tələb edə bilər klapan və aktuator.
Shangtai Valve birbaşa montaj dizaynı klapan üzərində aktuator montaj interfeysini təmin edir və ehtiyacı azaldır. əlavə montaj komponentləri. Kompakt klapan-ötürücü əlaqə də quraşdırmanın sadələşdirilməsinə kömək edir və dəqiq ötürülməsini təmin edin.
Bu 1PC Paslanmayan Poladdan birbaşa montajlı top klapan xaricdəki müştərilərin tələblərinə cavab olaraq hazırlanmışdır. aktuatorlara uyğun bir hissəli klapan. Shangtai alətlər hazırladı və klapan strukturunu optimallaşdırdı bu tətbiq tələbləri.
Vana sənaye avadanlığı və avtomatlaşdırılmış maye idarəetmə sistemləri üçün uyğundur, burada yığcam klapan və aktuator bağlantısı tələb olunur.
Məhsul parametrləri
| Əsas Ölçülər: | 1/4" - 2" |
| Təzyiq Sinfi: | CL150 |
| Mövzu Standartı: | NPT, BSP |
| MAX təzyiq: | 285PSI |
| Dizayn və istehsal standartları: | ASME B16.34 |
| Sınaq və yoxlama: | API598 |
| Xüsusi dizayn: | Kilidləmə cihazı, partlamaya qarşı sap |
| Təzyiq-temperatur dərəcələri: | ASME B16.34 |
| Port növü: | Azaldılmış Port |
| Temperatur Aralığı: | -25℃~150℃ |
| Korpus materialı: | ASTM A351 CF8M（316） |
| Top materialı: | ASTM A182 F304 |
| Kök materialı: | ASTM A182 F304 |
| Oturacaq materialı: | RPTFE(PTFE+15%fv) |
| Seçimlər: | Digər materiallar istəyə görə verilir. |

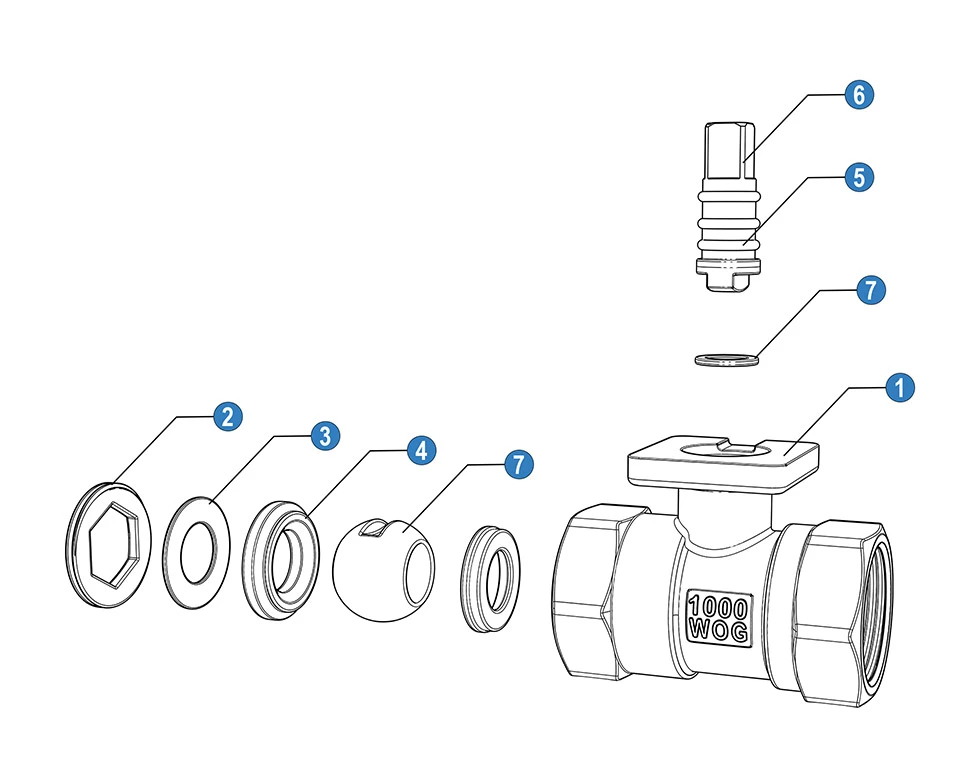

| yox | ad | Material(*N/B) | |
| 1 | Bədən | SS 316 | SS 304 |
| 2 | Cap | SS 316 | SS 304 |
| 3 | Paltaryuyan | SS 316 | SS 304 |
| 4 | Top Oturacaq | PTFE | PTFE |
| 5 | O-ring | PTFE | PTFE |
| 6 | Kök | SS 316 | SS 304 |
| 7 | Top | SS 316 | SS 304 |
| 8 | Sürtünmə halqası | PTFE | PTFE |
* N: ANSI B 2.1 NPT uyğun olaraq ip uçları
* B: İp BS21 BSP uyğun olaraq bitir

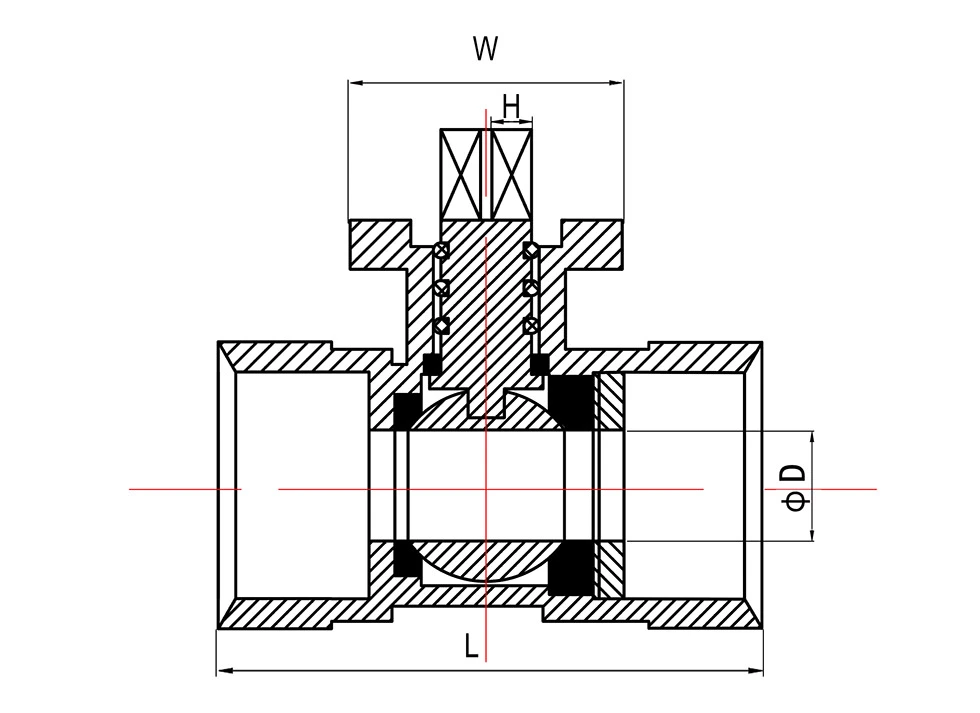

| Ölçü | Ölçülər (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv DƏYƏRLƏRİ
Kv = Saatda 1 bar təzyiq azalması yaradan suyun kubmetrlə axını sürəti the klapan.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Mühəndislik üstünlükləri
İnteqrasiya edilmiş Ötürücü Montaj Həlli
Daxili ISO montaj platforması xarici mötərizələrə ehtiyacı azaldaraq ötürücülərlə birbaşa əlaqə yaratmağa imkan verir. və quraşdırma komponentlərini minimuma endirmək.
Avadanlıq istehsalçıları üçün bu o deməkdir:
- Daha sürətli montaj prosesi
- Daha təmiz avadanlıq dizaynı
- Aşağı quraşdırma dəyəri
OEM Avadanlıq İstehsalı üçün optimallaşdırılmışdır
Standart mexaniki top klapanlarından fərqli olaraq, bu 1PC Paslanmayan Poladdan birbaşa montajlı top klapan avtomatlaşdırma ilə hazırlanmışdır inteqrasiyanı nəzərə alır. O, OEM müştərilərinə daha az xarici komponentləri olan və daha asan yığcam avadanlıq hazırlamağa kömək edir texniki xidmətə giriş.
Materialın İzlənməsi və Etibarlılığı
Paslanmayan polad materiallarda nikel və xrom tərkibini yoxlamaq üçün spektrometr testini həyata keçiririk. istehsal, ardıcıl material performansını təmin etmək.
Mövcud paslanmayan polad variantları sənaye maye tətbiqləri üçün etibarlı korroziya müqavimətini təmin edir.
Yığcam tək hissəli klapan strukturu
Bir parça bədən dizaynı təmin edir:
- Azaldılmış sızma riski
- Sadə texniki qulluq
- Yerə qənaət edən quraşdırma
Quraşdırma sahəsi və uzunmüddətli etibarlılığın vacib olduğu avadanlıqlar üçün uyğundur.
Stabil işləmə üçün dəqiq istehsal
Hər bir klapan dəqiq ölçüləri, düzgün işləməyi və düzgün işləməsini təmin etmək üçün dəqiq emal texnologiyası ilə istehsal olunur sənaye iş şəraitində etibarlı əlaqə performansı.
Tipik Tətbiqlər
Avtomatlaşdırılmış Sənaye Avadanlıqları
Ötürücü ilə idarə olunan klapan əməliyyatını tələb edən maşınlarda yığcam axına nəzarət komponenti kimi istifadə olunur.
Proseslərə Nəzarət Sistemləri
Avtomatik açılma və bağlanma nəzarətinin tələb olunduğu sənaye boru kəmərləri üçün uyğundur.
Su Təmizləyici Avadanlıqlar
Avtomatlaşdırılmış maye idarəçiliyi ilə filtrasiya və təmizləmə sistemlərində tətbiq olunur.
HVAC avadanlığı
HVAC ilə əlaqəli sistemlər üçün etibarlı axın kommutasiyası və bağlanma nəzarətini təmin edir.
Əczaçılıq və Kimya Avadanlıqları
Paslanmayan polad konstruksiya və sabit maye nəzarəti tələb edən tətbiqlər üçün uyğundur.
Şantaydan OEM Dəstəyi
Shangtai Valve qlobal müştərilər üçün xüsusi klapan həlləri təqdim edir, o cümlədən:
- İş şəraitinə uyğun material seçimi
- Fərdi ölçülər və əlaqə standartları
- OEM marka dəstəyi
- Toplu istehsal imkanı
Tez-tez verilən suallar
Niyə standart top klapan əvəzinə birbaşa quraşdırılmış top klapan seçməlisiniz?
Birbaşa montaj top klapan avtomatlaşdırma tətbiqləri üçün nəzərdə tutulmuşdur. Bu, aktuatorların birbaşa quraşdırılmasına imkan verir, əlavə komponentlərin azaldılması və sistem montajının sadələşdirilməsi.
Bu 1PC Paslanmayan Poladdan birbaşa montajlı top klapanda hansı növ ötürücülər quraşdırıla bilər?
Valf ISO montaj platforması vasitəsilə pnevmatik və elektrik ötürücüləri ilə uyğunlaşdırıla bilər.
Bu klapan OEM avadanlığı üçün uyğundurmu?
Bəli. Kompakt struktur və ötürücü üçün hazır dizayn onu maşın istehsalçıları və avtomatlaşdırma üçün uyğun edir sistem inteqratorları.
Shangtai Valve materialın keyfiyyətinə necə nəzarət edir?
Paslanmayan poladdan xammal materialların tərkibini yoxlamaq və istehsalı saxlamaq üçün spektrometr testi vasitəsilə yoxlanılır ardıcıllıq.
