Üç yollu top klapan L portu sənaye boru sistemlərində axın nəzarətini necə təkmilləşdirə bilər

Şantaytəmin edir aÜç yollu top klapan L portusənaye boru sistemlərində axının etibarlı keçidi üçün nəzərdə tutulmuşdur. Üç hissəli gövdə, uzadılmış qaynaq ucları və paslanmayan polad konstruksiya variantları ilə bu klapan mühəndislərə mayenin marşrutunu idarə etməyə, boru kəmərlərinin planlarını sadələşdirməyə və tələb olunan iş şəraiti ətrafında texniki xidməti planlaşdırmağa kömək edir.

L-port konfiqurasiyasına malik üç yollu top klapan iki birləşdirilmiş boru kəməri qolu arasında mayenin yönləndirilməsi üçün nəzərdə tutulmuşdur. Onun xüsusi işlənmiş topu tutacaq fırlanan kimi seçilmiş portlarla hizalanan L formalı keçid yaradır. Konfiqurasiyasından asılı olaraq eyni vaxtda birdən çox portu birləşdirə bilən T-port dizaynından fərqli olaraq, L-portlu klapan əsasən axının yönləndirilməsi və mənbə seçimi üçün istifadə olunur. Düzgün klapanın seçilməsi port oriyentasiyasına, gövdə materiallarına, oturacaq uyğunluğuna, təzyiq-temperatur göstəricilərinə və qoşulma standartlarına diqqət yetirməyi tələb edir. Bu təlimatda mühəndislərə, texniki xidmət qruplarına və sənaye alıcılarına məlumatlı qərarlar verməkdə kömək edən L-portlu üç yollu top klapanlarının iş prinsipi, əsas üstünlükləri, sənaye tətbiqləri və satınalma mülahizələri izah edilir.

Mündəricat

• Üç yollu top klapan L portu nədir?
• L-portlu üç yollu top klapan necə işləyir?
• L-Port və T-Port: Fərq nədir?
• Əsas Üstünlüklər Nələrdir?
• L-portlu top klapanları harada istifadə olunur?
• Doğru Valfı Necə Seçmək olar
• Nəzərdən keçirilməsi üçün Texniki Spesifikasiyalar
• Quraşdırma və Baxım Tövsiyələri
• Tez-tez verilən suallar
• Nəticə: Doğru Axına Nəzarət Qərarının Qəbul edilməsi

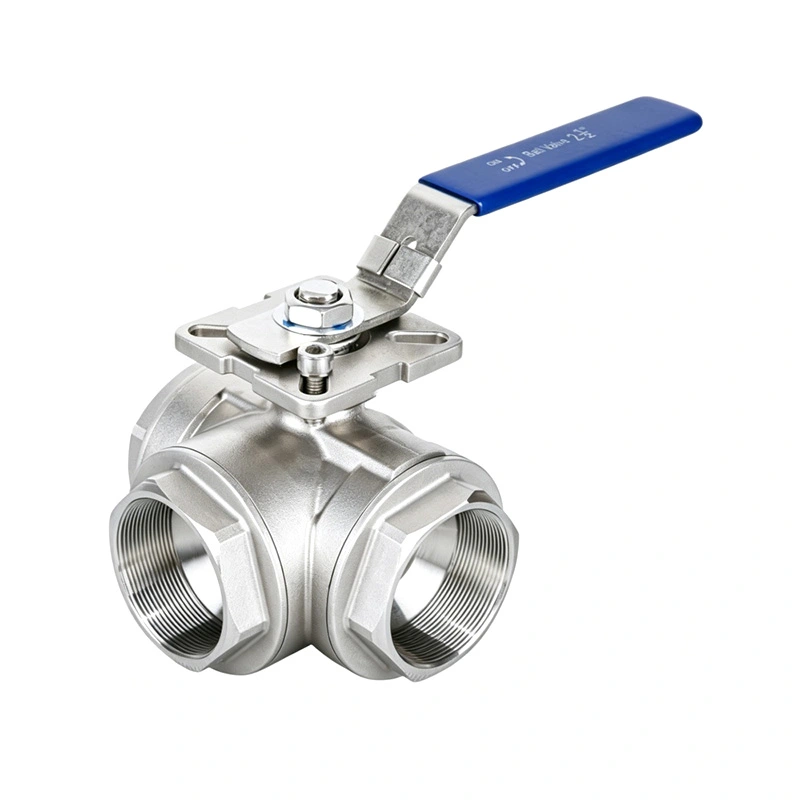

Üç yollu top klapan L portu nədir?

Üç yollu top klapan üç portu və gövdəsinin içərisində fırlanan topu olan mexaniki axın tənzimləyicisidir. Daxili keçid klapan işlədərkən hansı portların əlaqə saxladığını müəyyən edir. L-port konfiqurasiyasında keçid L hərfinə bənzəyir və klapan seçilmiş əlaqələr arasında mayeni istiqamətləndirməyə imkan verir.

Məsələn, boru kəmərinin bir ümumi əlaqəsi və iki alternativ çıxışı ola bilər. Valf daxili keçiddən və tutacaq mövqeyindən asılı olaraq daxil olan mayeni birinci çıxışa yönəldə və ya ikinci çıxışa keçirə bilər. İstifadə edilməmiş budaq, klapan dizaynı bu tənzimləməni dəstəklədiyi zaman nəzərdə tutulan iş vəziyyətində təcrid olunur.

Şantay məhsulu bu axın marşrutu prinsipini üç hissəli gövdə və uzadılmış qaynaq ucları ilə birləşdirir. Əlavə qaynaq ucun uzunluğu boru kəmərinin quraşdırılması üçün iş sahəsi təmin edir və müəyyən edilmiş dizayn üçün əlavə boşluq tələb olunduğu yerlərdə izolyasiya edilmiş və ya basdırılmış boru kəmərlərinin planlarında faydalı ola bilər.

Ümumi tikinti mülahizələrinə aşağıdakılar daxildir:

• Valf gövdəsi:Tətbiqə uyğun olaraq seçilmiş paslanmayan polad və ya digər müəyyən edilmiş materiallar.
• Top və kök:Axını istiqamətləndirmək və əməliyyat momentini ötürmək üçün məsul olan komponentlər.
• Oturacaqlar və möhürlər:Müəyyən edilmiş xidmət şərtləri altında sızdırmazlıq performansını dəstəkləyən hissələr.
• Əlaqələr:Seçilmiş modeldən asılı olaraq qaynaq, yivli və ya digər konfiqurasiyalar.
• Əməliyyat mexanizmi:Əl tutacağı və ya uyğun ötürücü (mövcud olduqda).

Son konfiqurasiya həmişə istehsalçı tərəfindən təsdiq edilmiş təsvirlər və texniki sənədlərlə yoxlanılmalıdır.

L-portlu üç yollu top klapan necə işləyir?

Vana klapan gövdəsi içərisində xüsusi qazılmış topu fırlatmaqla işləyir. Top keçidi iki seçilmiş portla uyğunlaşdıqda, maye bu bağlantılar arasında hərəkət edə bilər. Topun istiqamətinin dəyişdirilməsi mövcud axın yolunu dəyişir.

Tipik yönləndirmə quruluşunda əməliyyat ardıcıllığına aşağıdakı şərtlər daxildir:

1. İlk axın mövqeyi:Ümumi port mayenin birinci marşrutu izləməsinə imkan verən seçilmiş bir filiala qoşulur.
2. Dəyişdirmə əməliyyatı:Operator istehsalçının təlimatlarına uyğun olaraq sapı döndərir.
3. İkinci axın mövqeyi:Daxili keçid mayeni yönləndirərək alternativ filialla uyğunlaşır.
4. İzolyasiya mövqeyi, əgər nəzərdə tutulubsa:Bəzi L-port konfiqurasiyaları hər üç portu bloklayan bir mövqe təmin edir. Bu qabiliyyət xüsusi klapan üçün yoxlanılmalıdır.

Port nömrələmə, tutacaq istiqaməti, fırlanma bucağı və mövcud dayanma mövqeləri dizaynlar arasında dəyişir. Buna görə də, operatorlar heç vaxt müəyyən bir tutacaq istiqamətinin həmişə eyni axın yoluna uyğun olduğunu düşünməməlidirlər.

İstifadəyə verməzdən əvvəl klapanın axın diaqramını nəzərdən keçirin və hər bir icazə verilən iş mövqeyində nəzərdə tutulan birləşmələri təsdiqləyin. Bu, yanlış ötürücü ardıcıllığının istehsalı dayandıra və ya mayeni nəzərdə tutulmayan təyinat yerinə göndərə biləcəyi avtomatlaşdırılmış sistemlərdə xüsusilə vacibdir.

L-Port və T-Port: Fərq nədir?

Hər iki dizayn üç portdan istifadə etsə də, onların daxili top keçidləri fərqli məqsədlərə xidmət edir. Onların arasında seçim etmək, ilk növbədə sistemin budaqlar arasında axını dəyişdirməsi və ya qarışdırma və paylama üçün bir neçə yolu birləşdirməsi lazım olub-olmamasından asılıdır.

Cədvəl hər bir klapanın işləmə ardıcıllığına zəmanət vermək əvəzinə ümumi dizayn prinsiplərini təsvir edir. İstehsalçılar müxtəlif top tənzimləmələri, oturacaq konfiqurasiyaları və dayanma mövqeləri təklif edə bilərlər.

İki maye mənbəyinin ayrı qalmalı olduğu tətbiqlər üçün L-port dizaynı, əgər onun təsdiq edilmiş axın diaqramı tələb olunan izolyasiyanı təsdiqləyirsə, uyğun ola bilər. Bir neçə port arasında eyni vaxtda əlaqə lazım olduqda, T-port dizaynı daha uyğun ola bilər.

Əlavə məlumat üçün, seçimi tamamlamazdan əvvəl istehsalçının L-portlu üç yollu top klapan məhsulu haqqında məlumatı nəzərdən keçirin.

Əsas Üstünlüklər Nələrdir?

1. Çevik axın marşrutu

L-portlu klapan operatorlara hər keçid nöqtəsində ayrı-ayrı klapanlar quraşdırmadan təyin olunmuş boru kəməri filialları arasında keçid etməyə imkan verir. Bu, mayenin ötürülməsi, mənbə seçimi və prosesin marşrutlaşdırılması üçün istifadə olunan avadanlığın təşkilini sadələşdirə bilər.

2. Kosmosa Effektiv Boru Kəməri Layihəsi

Bir klapan gövdəsində çoxlu axın birləşmələrinin birləşdirilməsi uyğun qurğularda tələb olunan fərdi komponentlərin sayını azalda bilər. Ümumi sistem dizaynı faktiki qənaəti müəyyən etsə də, daha az komponentlər yoxlama tələb edən daha az əlaqə nöqtəsi demək ola bilər.

3. Paslanmayan Polad Material Seçimləri

Paslanmayan polad konstruksiya uyğun sənaye mühitlərində faydalı korroziya müqavimətini təmin edə bilər. Müvafiq sinif proses mühitindən, xlorid konsentrasiyasından, təmizləyici kimyəvi maddələrdən, temperaturdan və digər xidmət şərtlərindən asılıdır. Material seçimi bütün paslanmayan poladların eyni performans göstərdiyi fərziyyəsinə deyil, yoxlanılmış uyğunluğa əsaslanmalıdır.

4. Üç hissəli tikinti vasitəsilə texniki xidmətə çıxış

Üç hissəli gövdə daxili yoxlama və xidmətin aparılmasını daha rahat edə bilər, çünki klapan istehsalçının prosedurlarına uyğun olaraq sökülə bilər. Boru kəməri təcrid edildikdən, təzyiqsizləşdirildikdən, drenaj edildikdən və təhlükəsiz vəziyyətə gətirildikdən sonra ixtisaslı texniki xidmət personalı xidmət edilə bilən komponentləri yoxlaya və lazım olduqda uyğun oturacaqları və ya möhürləri dəyişdirə bilər.

5. Xüsusi Quraşdırmalar üçün Uzadılmış Qaynaq Ucları

Uzatılmış qaynaq ucları boru kəmərinin qaynağı zamanı, xüsusən də izolyasiya və ya basdırılmış boru kəmərləri ilə bağlı planlarda əlavə boşluq təmin edə bilər. Düzgün quraşdırma vacib olaraq qalır: qaynaq prosedurları oturacaqlara, möhürlərə və ya temperatura həssas olan digər daxili komponentlərə zərər verməmək üçün istilik daxilinə nəzarət etməlidir.

L-portlu top klapanları harada istifadə olunur?

Axını yönləndirmə qabiliyyəti bu klapan konfiqurasiyasını bir neçə sənaye sektorunda faydalı edir. Onun uyğunluğu proses mühitindən, təzyiqdən, temperaturdan, əlaqənin təşkilindən və tələb olunan bağlama performansından asılıdır.

• Neft-kimya emalı:Təyin olunmuş boru kəməri filialları arasında uyğun proses axınlarının dəyişdirilməsi.
• Neft və qaz sistemləri:Klapanın təzyiq dərəcəsinin və material uyğunluğunun uyğun olduğu tətbiqlərdə alternativ axın marşrutlarının seçilməsi.
• İstilik enerji sistemləri:Proses sxemləri və ya avadanlıq birləşmələri arasında uyğun mayelərin yönləndirilməsi.
• Su müalicəsi:Seçilmiş təmizləyici xətlər və ya sistem qolları arasında su axınının dəyişdirilməsi.
• Sənaye avadanlıqları:Müxtəlif iş rejimlərini və ya texniki tənzimləmələri dəstəkləmək üçün maye təchizatı marşrutunun dəyişdirilməsi.

Məsələn, suyun təmizlənməsi qurğusu iki təyin olunmuş axın marşrutu arasında seçim etmək üçün L-portlu klapandan istifadə edə bilər. Sistemin dizaynı zamanı mühəndislər klapanı işə salmazdan əvvəl liman xəritəsini, nəzərdə tutulan izolyasiya vəziyyətini və axın yolunun dəyişdirilməsinin nəticələrini yoxlamalıdırlar.

Hər üç yollu top klapan hər maye və ya iş şəraiti üçün uyğun deyil. Aşındırıcı hissəciklər, özlü mühit, aşındırıcı kimyəvi maddələr, yüksək diferensial təzyiq və yüksək temperatur oturacaqların xidmət müddətinə və sızdırmazlıq işinə təsir göstərə bilər. Vana yalnız sənaye adı ilə deyil, faktiki xidmət üçün seçilməlidir.

Doğru Valfı Necə Seçmək olar

Üç yollu top klapanının alınması, borunun nominal diametrinə uyğun gəlməkdən daha çox şey tələb edir. Etibarlı seçim prosesi tələb olunan axın funksiyası ilə başlamalı və material uyğunluğu, mexaniki göstəricilər, quraşdırma ölçüləri və texniki xidmət tələbləri ilə davam etməlidir.

1. Tələb olunan axın modelini müəyyən edin

Ümumi portu, alternativ filialları və hər bir tələb olunan əməliyyat mövqeyini müəyyənləşdirin. Hansı portların qoşulduğunu və hər mövqedə hansının təcrid olunduğunu yoxlamaq üçün istehsalçının axın diaqramını əldə edin.

2. Təzyiq və Temperatur Tələblərini Təsdiq edin

Faktiki xidmət temperaturunda nominal iş təzyiqini yoxlayın. Təzyiq dərəcələri temperatur və material seçimi ilə dəyişə bilər, ona görə də maksimum təzyiq dəyəri heç vaxt göstərilən şərtlərdən asılı olmayaraq nəzərə alınmamalıdır.

3. Uyğun Gövdə və Sızdırmazlıq Materiallarını seçin

Proses mühitini təklif olunan gövdə, top, gövdə, oturacaq və möhür materialları ilə müqayisə edin. PTFE əsaslı oturacaqlar və gücləndirilmiş PTFE variantları fərqli mexaniki və istilik xüsusiyyətlərinə malikdir. Kimyəvi uyğunluq və istehsalçının icazə verilən xidmət diapazonu hər bir tətbiq üçün təsdiq edilməlidir.

4. Bağlantı Standartını yoxlayın

Göstərilən əlaqə növünü, ölçüləri və müvafiq standartı yoxlayın. Döşəmə qaynaq qurğuları üçün son hazırlığı və ölçülü təsvirləri nəzərdən keçirin. Yivli və qaynaqlı birləşmələr uyğun şəkildə hazırlanmış boru kəmərləri olmadan bir-birini əvəz edə bilməz.

5. Əllə və ya Avtomatlaşdırılmış əməliyyata qərar verin

Bəzən marşrut dəyişikliyi üçün əl tutacağı kifayət ola bilər. Tez-tez keçid və ya uzaqdan idarəetmə tələb olunduqda, uyğun pnevmatik və ya elektrik ötürücünün mövcud olub olmadığını soruşun. İşləmə momentini, tələb olunan səyahəti, mövqe rəyini və enerji və ya hava təchizatı nasazlığı zamanı istədiyiniz cavabı təsdiq edin.

6. Təftiş və Sənədləşdirmə Ehtiyaclarını Qiymətləndirin

Kritik xidmətlər üçün materialın identifikasiyası, təzyiq-sınaq sənədləri, ölçü yoxlaması, izlənilmə və hər hansı layihəyə aid qəbul tələblərini aydınlaşdırın. Bu qeydlər satınalma qruplarına və mühəndislərə təchiz edilmiş klapanın təsdiq edilmiş spesifikasiyaya uyğun olduğunu yoxlamağa kömək edir.

Nəzərdən keçirilməsi üçün Texniki Spesifikasiyalar

Şantay-nin dərc olunmuş məhsul məlumatı üç hissəli gövdəsi və uzadılmış qaynaq ucları olan L-portlu üç yollu top klapanının qiymətləndirilməsi üçün faydalı başlanğıc nöqtəsini təmin edir. Aşağıda sadalanan dəyərlər istinad edilən məhsul konfiqurasiyasını təsvir edir və satın almadan əvvəl kotirovkaya və cari təsdiq edilmiş məlumat cədvəlinə qarşı təsdiq edilməlidir.

Bu rəqəmlər bütün L-portlu klapanlar üçün universal reytinqlər deyil. Məhsul səhifəsində alternativ materiallar və sızdırmazlıq konfiqurasiyaları da müzakirə olunur. Alıcılar sifariş üçün ən son texniki rəsmini və təzyiq-temperatur zərfinin, əlaqə detallarının və material tərkibinin yazılı təsdiqini tələb etməlidirlər.

Quraşdırma və Baxım Tövsiyələri

Düzgün quraşdırma və planlaşdırılmış texniki xidmət klapan performansını qorumağa və qarşısı alına bilən dayanma müddətini azaltmağa kömək edir. Aşağıdakı təcrübələr mühəndislik, istismara vermə və texniki xidmət qrupları üçün faydalıdır.

• Quraşdırmadan əvvəl yoxlayın:Klapanın gövdəsini, qaynaq uclarını, işləmə mexanizmini və qoruyucu qablaşdırmanı zədələnmə və ya çirklənmə üçün yoxlayın.
• Axın istiqamətini yoxlayın:Klapanı qoşmazdan əvvəl faktiki liman quruluşunu təsdiq edilmiş boru kəməri diaqramı ilə müqayisə edin.
• Uyğun qaynaq prosedurlarından istifadə edin:Qaynaq konstruksiyaları üçün ixtisaslı prosedurlara əməl edin və istehsalçının göstərişlərinə uyğun olaraq istilik daxilolmasına nəzarət edin.
• Əməliyyat ardıcıllığını yoxlayın:Təhlükəsiz və uyğun olduqda, proses mühitini təqdim etməzdən əvvəl tutacaqların mövqelərini və axın yolunun göstəricilərini yoxlayın.
• Təhlükəsiz təmirin qarşısının alınması:Klapanı təcrid edin, təzyiqi azaldın, təhlükəli məzmunu boşaltın və sökülməzdən əvvəl saytın kilidləmə və təhlükəsizlik prosedurlarına əməl edin.
• Oturacaqları və möhürləri yoxlayın:Xidmətə uyğun fasilələrlə aşınma, kimyəvi zədələnmə, sızma və işləmə çətinliklərini yoxlayın.
• Texniki qeydləri saxlayın:Təftişləri, dəyişdirmələri, sınaq nəticələrini və iş şəraitində hər hansı dəyişiklikləri sənədləşdirin.

Kürə klapanları, ümumiyyətlə, istehsalçı bu vəzifəni xüsusi olaraq təsdiqləmədiyi halda, fasiləsiz tənzimləmə deyil, işə salma-söndürmə xidməti və axın marşrutu üçün nəzərdə tutulub. Klapanın uyğun olmayan qismən açıq vəziyyətdə işləməsi müəyyən şərtlər altında turbulentliyi, eroziyanı və ya oturacaq zədəsini artıra bilər.

Tez-tez verilən suallar

1. Üç Yönlü Kürəsel Valf L Portunun əsas funksiyası nədir?

Onun əsas funksiyası seçilmiş boru kəməri filialları arasında mayenin yönləndirilməsidir. Topun içərisindəki L formalı keçid, klapanın istiqamətinə uyğun olaraq təyin edilmiş portları birləşdirir. Dəqiq əməliyyat ardıcıllığını və izolyasiya qabiliyyətini təsdiqləmək üçün təsdiq edilmiş axın diaqramına müraciət edilməlidir.

2. L-port və T-portlu top klapan arasında fərq nədir?

L-port dizaynı əsasən seçilmiş portlar arasında axının dəyişdirilməsi və ya yayındırılması üçün istifadə olunur. T-port dizaynı əlavə əlaqə nümunələri təklif edir və hər üç portun eyni vaxtda əlaqə saxlamasına imkan verə bilər. Düzgün seçim tələb olunan proses funksiyasından və istehsalçının port konfiqurasiyasından asılıdır.

3. L-portlu üç yollu top klapan axını tamamilə bağlaya bilərmi?

Bəzi L-port dizaynları bütün portların qapalı mövqeyini ehtiva edir, digərləri isə fərqli əməliyyat tənzimləmələrinə malikdir. Tam izolyasiya xüsusi klapanın axın diaqramı və sızdırmazlıq xüsusiyyətləri ilə təsdiqlənməlidir. İzolyasiya təhlükəsizlik baxımından kritik olduqda, tələb olunan sızma performansını və əlavə izolyasiya avadanlığının lazım olub olmadığını yoxlayın.

4. L-portlu top klapan üçün hansı materiallar uyğundur?

Material seçimi maye, korroziyaya məruz qalma, təzyiq, temperatur və təmizləmə tələblərindən asılıdır. 304 və ya 316 kimi paslanmayan polad markalar bir çox tətbiqlərə uyğun ola bilər, PTFE əsaslı və ya gücləndirilmiş oturacaqlar isə müəyyən xidmətlər üçün uyğun ola bilər. Tam nəmlənmiş material birləşməsi uyğunluq üçün yoxlanılmalıdır.

5. Kotirovka sorğusu üçün hansı məlumat lazımdır?

Nominal klapan ölçüsünü, tələb olunan portun təşkilini, əlaqə növünü, təzyiq və temperatur şəraitini, proses mühitini, üstünlük verilən materialları, miqdarı və iş üsulunu təmin edin. Boru kəmərinin təsvirləri, tələb olunan axın ardıcıllığı və layihəyə xas yoxlama tələbləri təchizatçıya uyğun konfiqurasiyanı təsdiq etməyə kömək edə bilər.

6. Nə üçün uzadılmış qaynaq ucları olan üç hissəli klapanı nəzərdən keçirək?

Üç hissəli konstruksiya, istehsalçının texniki xidmət proseduruna uyğun olaraq, xidmət edilə bilən daxili komponentlərə çıxışı asanlaşdıra bilər. Uzatılmış qaynaq ucları qaynaq üçün əlavə boşluq təmin edə bilər və müəyyən izolyasiya edilmiş və ya basdırılmış boru kəmərlərinə uyğun ola bilər. Sifariş verməzdən əvvəl ölçüləri və quraşdırma metodu yoxlanılmalıdır.

Nəticə: Doğru Axına Nəzarət Qərarının Qəbul edilməsi

L-port keçidi olan üç yollu top klapan təyin olunmuş boru kəməri filialları arasında mayenin dəyişdirilməsi üçün praktik həll yolu təqdim edə bilər. Onun effektivliyi düzgün port quruluşunun seçilməsindən, təzyiq və temperatur hədlərinin yoxlanılmasından, uyğun materialların seçilməsindən və klapanın iş yerlərinin proses tələblərinə uyğunluğunun təmin edilməsindən asılıdır. Üç hissəli gövdə və uzadılmış qaynaq ucları kimi tikinti detalları da quraşdırmanın planlaşdırılmasına və uzunmüddətli texniki xidmətə təsir göstərə bilər.

Şantay sənaye klapan seçimini dəstəkləmək üçün məhsul məlumatı və konfiqurasiya seçimlərini təklif edir. L-port dizaynlarını müqayisə edirsinizsə, yeni boru kəməri sistemini planlaşdırırsınızsa və ya mövcud klapanı dəyişdirirsinizsə, Üç Yollu Kürə Vana L Portunun spesifikasiyalarını nəzərdən keçirin və sifariş verməzdən əvvəl əməliyyat tələblərinizi hazırlayın. Müraciətinizi müzakirə etmək, texniki təfərrüatları təsdiqləmək və uyğun qiymət tələb etmək üçün komandamızla əlaqə saxlayın. Zəhmət olmasabizimlə əlaqə saxlayınsənaye axınına nəzarət ehtiyaclarınıza uyğunlaşdırılmış klapan həllərini araşdırmaq üçün bu gün.
