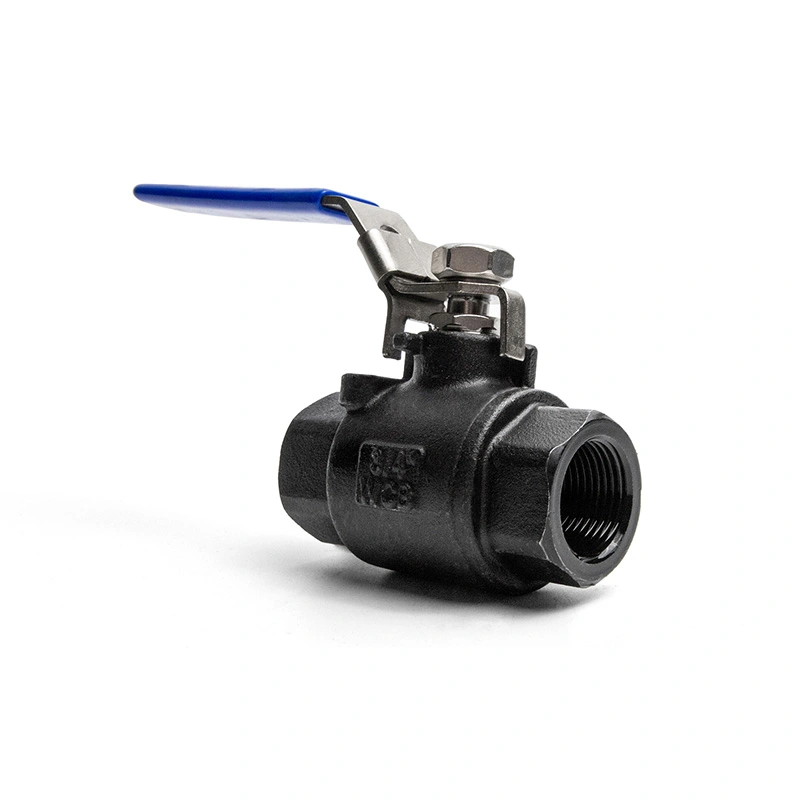

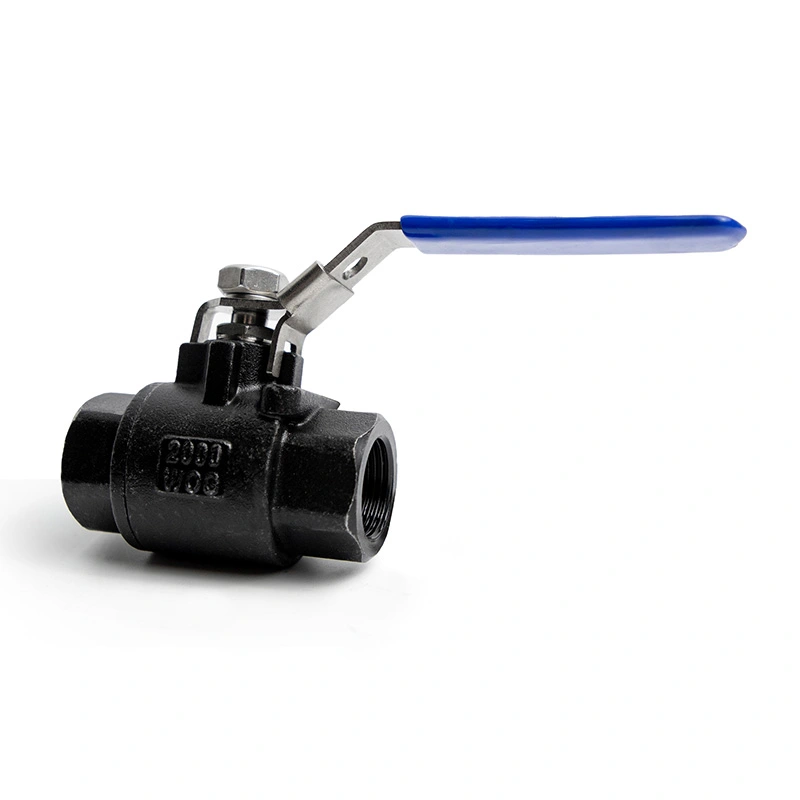

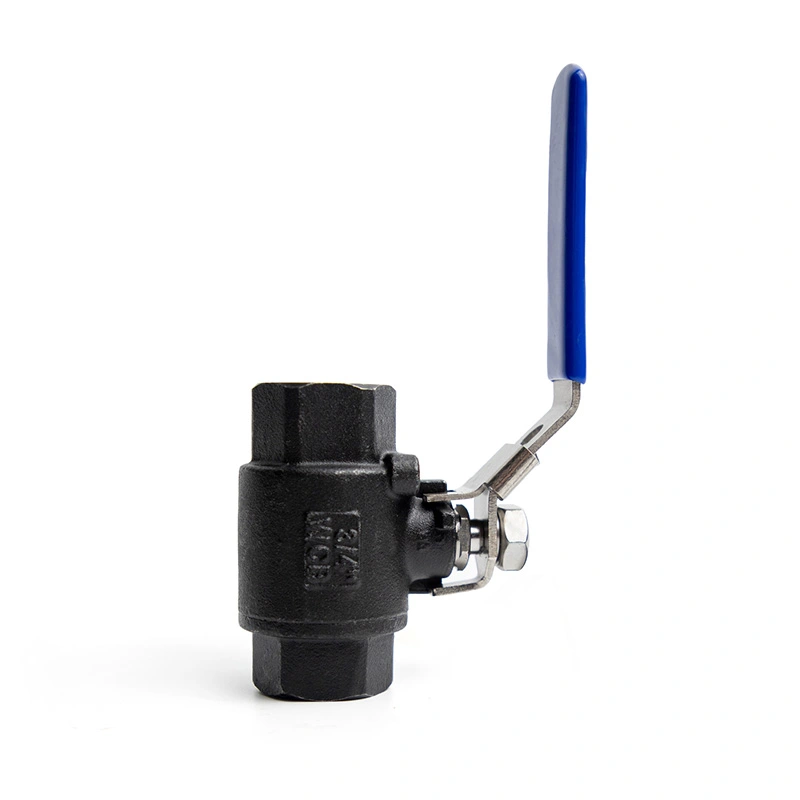

2PC Karbon Polad Kürə Vana 2000WOG Kilidləmə Cihazı ilə

Shangtai 2PC Karbon Polad Kürə Vana 2000WOG, Kilidləmə Cihazı ilə etibarlı yandırma / söndürmə nəzarəti üçün nəzərdə tutulmuşdur. yüksək təzyiqli sənaye boru kəmərləri. 1975 PSI-ə qədər təzyiq qabiliyyəti ilə bu klapan uyğun gəlir şoksuz şəraitdə su, neft, qaz, sıxılmış hava və uyğun sənaye maye tətbiqləri tələb olunur.

İki hissəli gövdə quruluşu klapanı bir çox konstruksiyalardan daha çox işlək edir. Baxım olduqda tələb olunarsa, klapan daha rahat şəkildə sökülə bilər, bu da oturacaqların və möhürləyici komponentlərin dəyişdirilməsinə imkan verir. xidmət müddətini uzatmaq və dəyişdirmə xərclərini azaltmaq.

Ardıcıl keyfiyyəti təmin etmək üçün klapan xam gövdə boşluğundan dörd keyfiyyətə nəzarət mərhələsindən yoxlanılır hazır məhsul:

Xam gövdə blanklarının yoxlanılması – görünüşü, ölçüləri və material vəziyyətini yoxlayır.

Emal yoxlaması – yivləri, sızdırmazlıq səthlərini, buruqların dəqiqliyini və əsas ölçüləri yoxlayır.

Montaj yoxlaması - top, oturacaqlar, gövdə, sızdırmazlıq halqaları, tutacaq və kilidləmə cihazını yoxlayır.

Son yoxlama – təzyiq sınağı, sızma sınağı, əməliyyat testi, markalanma və qablaşdırma yoxlaması daxildir.

Bu ciddi keyfiyyət prosesi məhsulun ardıcıllığını yaxşılaşdırmağa, qüsurlu tarifləri azaltmağa və daha etibarlı çatdırmağa kömək edir sənaye müştəriləri üçün klapanlar.

*N: İp ucları ANSI B 2.1 NPT-ə uyğundur
*B: Mövzu BS21 BSP-ə uyğun bitir

Valfın işləmə prinsipi

Bir top klapan, klapan gövdəsinin içərisində dəqiq qazılmış topu fırladaraq axını idarə edir.

Açıq Mövqe

Sapı boru kəmərinə paralel olduqda, topdan keçən çuxur boru ilə hizalanır. Maye keçir aşağı axın müqaviməti olan klapan.

Qapalı Vəzifə

Tutacaq 90 dərəcə çevrildikdə, topun möhkəm tərəfi axın yolunu maneə törədir. Oturacaqlar arxaya sıxılır sıx bağlanma möhürü yaratmaq üçün top.

Kilidləmə funksiyası

Vana açıldıqdan və ya bağlandıqdan sonra kilidləmə cihazı tutacaq mövqeyini təmin edə bilər. Bu qarşısını almağa kömək edir səhv işləmə, icazəsiz əməliyyat və ya vibrasiyanın səbəb olduğu təsadüfi hərəkət.

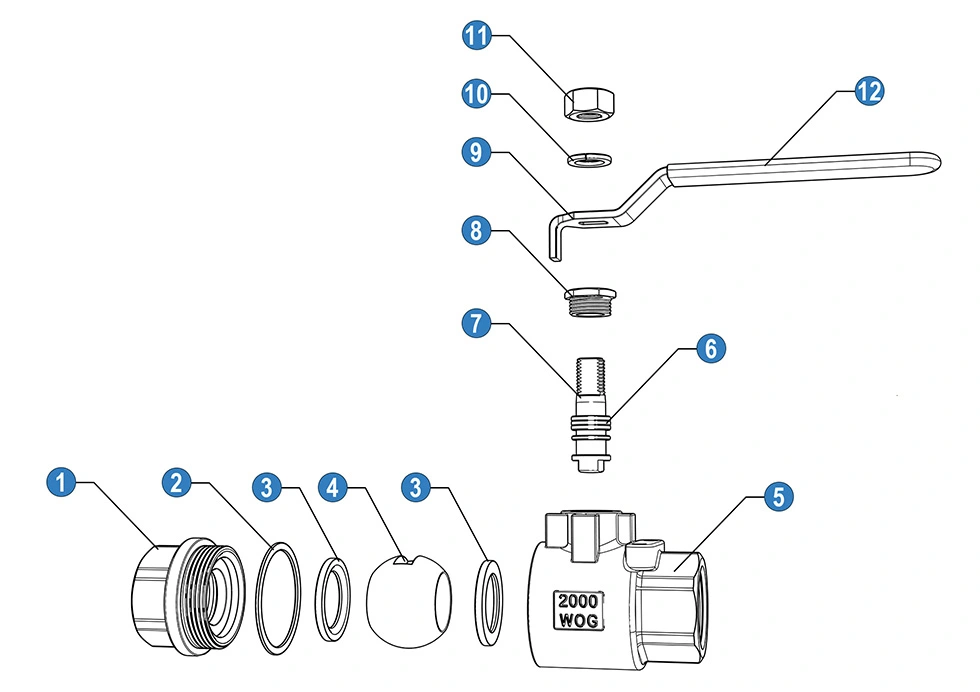

İki Parçalı Baxım Dizaynı

İki hissəli gövdə bir hissəli klapanla müqayisədə daha asan sökülməyə imkan verir. Oturacaqlar, möhürlər və müvafiq sızdırmazlıq hissələri lazım olduqda yoxlanıla və ya dəyişdirilə bilər ki, bu da klapanın işləmə müddətini uzatmağa kömək edir.

Qeyd: Kürə klapanları əsasən tam açıq və ya tam qapalı xidmət üçün nəzərdə tutulub. Uzun müddət tənzimləmə tövsiyə edilmir çünki topa və oturacaqlara zərər verə bilər.

Tətbiq olunan sənayelər və səbəblər

Seçim qeydi: Karbon polad güclü və sərfəli qiymətə malikdir, lakin yüksək korroziyaya malik mühitlər üçün ən yaxşı seçim deyil. Aşındırıcı kimyəvi maddələr və ya dəniz mühitləri üçün paslanmayan polad və ya xüsusi material variantları nəzərə alınmalıdır.
