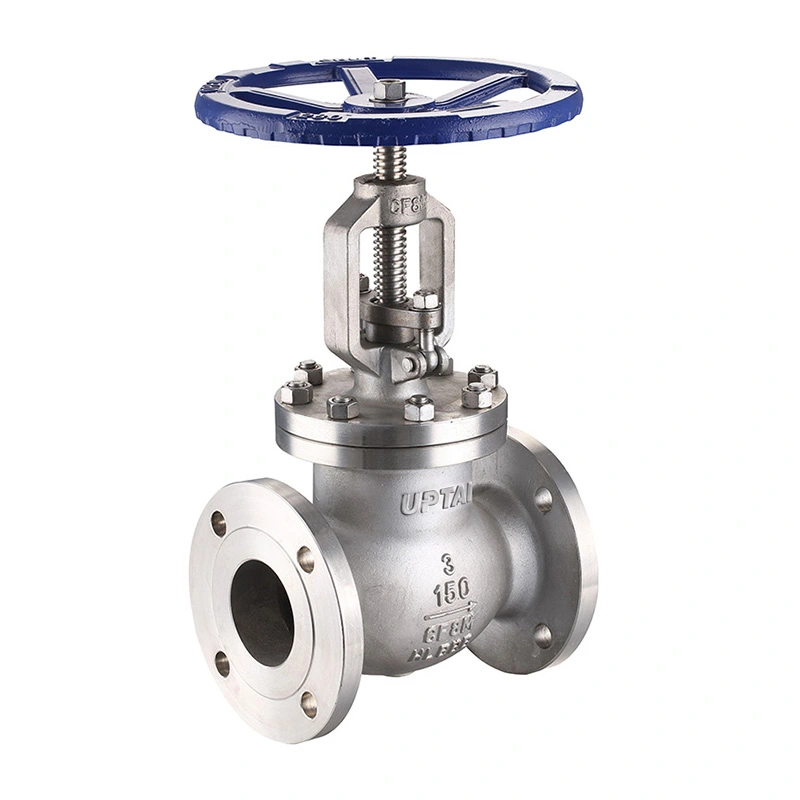

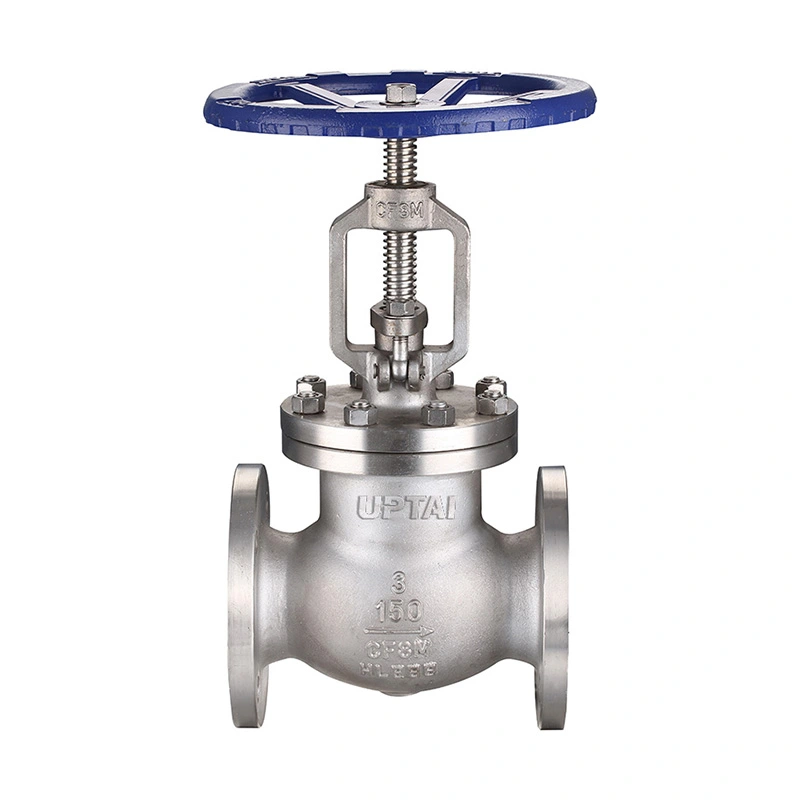

ANSI Standart Flanşlı Qlob Valf

ANSI Standart Flanşlı Qlob Vana, axının tənzimlənməsi və bağlanmasının tələb olunduğu sənaye boru kəmərləri üçün 150 sinifli paslanmayan poladdan hazırlanmış qlob klapandır. Onun diski axın sahəsini dəyişmək üçün oturacağa doğru və ondan uzaqlaşır və bu, klapanı sadə izolyasiya klapanından daha çox idarə olunan axın tənzimlənməsi tələb edən tətbiqlər üçün uyğun edir.

Shangtai bu klapanı RF-ə uyğun flanşlı uçlar və əl çarxı ilə təchiz edir. Mövcud konfiqurasiyaya CF8/CF8M gövdə və disk materialları, F304/F316 gövdələri və sadalanan oturacaq seçimləri daxildir. Vana sənaye boru kəmərləri və texnoloji avadanlıqlar üçün 2"-dən 18"-ə qədər ölçülərdə mövcuddur.

Əsas Ölçülər

Valf Dizaynı

Disk və oturacaq

Disk klapan oxu boyunca hərəkət edir və axını dayandırmaq üçün oturacağa qarşı bağlanır. Diskin yuxarı qaldırılması axın keçidini artırır, aşağı endirmək isə keçidi azaldır və ya bağlayır. Bu xətti hərəkət klapandan həm tənzimləmə, həm də bağlama xidməti üçün istifadə etməyə imkan verir.

Paslanmayan Polad Materiallar

Korpus və disk ASTM A351 CF8 və ya CF8M-də mövcuddur. Kök seçimlərinə ASTM A182 F304 və F316 daxildir. Müəyyən edilmiş oturacaq materialları Stellite 6 ilə ASTM A182 F304 və ASTM A351 CF8M-dir. Seçilmiş material birləşməsi proses mühitinə və iş temperaturuna uyğun olmalıdır.

Əl çarxının işləməsi

The handwheel provides manual control of the disc position. The valve can be opened, closed or adjusted to an intermediate position according to the process requirement. If the handwheel becomes difficult to operate, the valve should not be forced.

Flanşlı Bağlantı

Vana uyğun boru kəməri flanşlarına qoşulmaq üçün RF-yə uyğun flanşlı uclardan istifadə edir. Göstərilən əlaqə standartı ASME B16.5-dir, üz-üzə ölçü isə sadalanan ASME B16.10 tələbinə uyğundur.

Flanşlı quraşdırma, boruyu kəsmədən valfı boru kəmərindən çıxarmağa imkan verir. Quraşdırmadan əvvəl flanş ölçüsünü, təzyiq sinfini, contasını, boltları və üz-üzə ölçülərini yoxlayın. Klapana həddindən artıq mexaniki yük qoymamaq üçün boru kəməri düzgün şəkildə düzəldilməlidir.

Təzyiq və Temperatur

Klapanın maksimum işləmə təzyiqi 285 PSI olan CL150 kimi göstərilmişdir. Təzyiq-temperatur dərəcəsi material və iş temperaturu ilə dəyişir, ona görə də klapan seçərkən faktiki xidmət şərtləri nəzərə alınmalıdır.

Göstərilən temperatur diapazonu -29°C ilə +120°C arasındadır. Oturacaq və digər sızdırmazlıq komponentləri, klapan temperatur həddinə yaxın istifadə edildikdə xüsusilə vacibdir.

Buxar, isti su, neft, qaz və kimyəvi xidmət üçün orta temperatur, təzyiq və material uyğunluğu seçilmiş klapan konfiqurasiyası ilə yoxlanılmalıdır.

NACE Xidməti

Spesifikasiyaya NACE MR0175 / ISO 15156 daxildir. Klapanın turş-xidmət tətbiqləri üçün nəzərdə tutulduğu hallarda, material dərəcələri və müvafiq NACE tələbləri faktiki xidmət şərtlərinə uyğun olmalıdır.

Bu cür tətbiqlər üçün layihə spesifikasiyası materialın vəziyyəti, sərtlik, yoxlama və dəstəkləyici sənədlər üçün tələbləri də müəyyən edə bilər.

Tətbiqlər

Buxar və Kommunal Xətlər:Uyğun buxar, kondensat və kommunal boru kəmərlərində axının tənzimlənməsi və bağlanması üçün istifadə olunur.

Neft və Qaz:Əl axınının idarə edilməsi və ya izolyasiyanın tələb olunduğu proses və kommunal xətlərdə istifadə olunur.

Neft-kimya sistemləri:Dağıtma və ya söndürmə tələb olunduğu yerlərdə uyğun neft, qaz və texnoloji mayelər üçün uyğundur.

Su müalicəsi:Uyğun su və maye mühitə nəzarət etmək üçün proses və kommunal boru kəmərlərində istifadə olunur.

Enerji istehsalı:Müəyyən edilmiş təzyiq və temperatur intervalında seçilmiş köməkçi və kommunal boru kəmərlərinə tətbiq edilir.

Ümumi sənaye boru kəmərləri:Ellə axın tənzimlənməsi tələb olunan texnoloji avadanlıqlarda, nasos sistemlərində və digər boru kəmərlərində istifadə olunur.

Seçim və Quraşdırma

Valf seçimi boru ölçüsü, təzyiq sinfi, orta, işləmə təzyiqi və temperaturdan başlayır. Sonra gövdə, disk, gövdə və oturacaq materialları xidmət şərtlərinə uyğun seçilir.

Əvəzetmə tətbiqləri üçün, sifariş verməzdən əvvəl mövcud klapan ölçüsü, flanş ölçüləri, üz-üzə uzunluq və işləmə quruluşu yeni klapan ilə müqayisə edilməlidir.

Quraşdırma zamanı flanş üzlərini təmiz saxlayın və müəyyən edilmiş conta və boltlar istifadə edin. After the valve is installed, check the handwheel operation and confirm that the disc can travel through its full range without abnormal resistance.

Sınaq və Təftiş

Materialın yoxlanılması

Korpus və bəzək materialları göstərilən qiymətlərə və sifariş məlumatlarına uyğun olaraq yoxlanılır. Lazım olduqda material qeydləri təqdim edilə bilər.

Ölçü yoxlaması

Üz-üzə ölçülər, flanş ölçüləri və digər əsas emal ölçüləri müvafiq məhsul spesifikasiyasına uyğun olaraq yoxlanılır.

Təzyiq və Oturacaq Testi

Qabıq və oturacaq testləri müəyyən edilmiş yoxlama tələblərinə uyğun olaraq həyata keçirilir. Test nəticələri və qəbul meyarları sifariş tələblərinə uyğun olaraq sənədləşdirilə bilər.

Yekun Yoxlama

Göndərmədən əvvəl klapan gövdə vəziyyəti, flanş səthləri, əl çarxının işləməsi, identifikasiya işarələri və ümumi montaj üçün yoxlanılır.

Qablaşdırma

Flanş üzləri və digər birləşmə səthləri qablaşdırmadan əvvəl qorunur. Daşınma zamanı təsir və çirklənmə riskini azaltmaq üçün klapan ölçüsünə və daşınma üsuluna görə qablaşdırılır.

İxrac qablaşdırmasına klapan ölçülərinə və daşınma tələblərinə uyğun olaraq kartonlar, qoruyucu materiallar və kontrplak qutular daxil ola bilər. Məhsulun markalanması və göndərmə sənədləri sifarişə uyğun hazırlana bilər.

Tez-tez verilən suallar

S1: ANSI Standart Flanşlı Globe Valf nə üçün istifadə olunur?

ANSI Standart Flanşlı Qlob Valf sənaye boru kəmərlərində uyğun mayelərin tənzimlənməsi və bağlanması üçün istifadə olunur. Disk və oturacaq dizaynı əməliyyat zamanı axın keçidini tənzimləməyə imkan verir ki, bu da onu axına nəzarət tələb olunan tətbiqlər üçün uyğun edir.

Q2: Qlobus klapan ilə qapı klapan arasındakı fərq nədir?

Qlobus klapan oturacağa doğru hərəkət edən diskdən istifadə edir və adətən tənzimləmə və axının tənzimlənməsi üçün istifadə olunur. Qapı klapan darvazanı axın yolundan uzaqlaşdırır və ümumiyyətlə davamlı tənzimləmədən daha çox izolyasiya üçün istifadə olunur.

S3: Niyə flanşlı uclar bu klapanda istifadə olunur?

Flanşlı uclar boru kəmərinə boltli birləşməni təmin edir və boruyu kəsmədən klapanın təmir üçün çıxarılmasına imkan verir. Onlar adətən standart flanş ölçülərinin tələb olunduğu sənaye boru sistemlərində istifadə olunur.

S4: Hansı materiallar mövcuddur?

Siyahıda göstərilən konfiqurasiyaya gövdə və disk üçün CF8/CF8M, gövdə üçün F304/F316 və oturacaq materialı seçimləri daxildir. İş mühitinə və temperatura görə digər materiallar nəzərə alına bilər.

S5: Vana buxar üçün istifadə edilə bilərmi?

Bəli, təzyiq, temperatur və materialın konfiqurasiyası müəyyən edilmiş iş hədləri daxilində olması şərtilə. Oturacaq və sızdırmazlıq materialları faktiki buxar şəraitinə görə yoxlanılmalıdır.

S6: Düzgün klapanı seçmək üçün hansı məlumat lazımdır?

Vacib məlumatlara boru ölçüsü, təzyiq sinfi, flanş standartı, orta, iş təzyiqi, temperatur, material tələbləri və hər hansı NACE və ya layihəyə aid tələblər daxildir.

S7: Klapanı necə saxlamaq lazımdır?

Rutin texniki qulluq zamanı əl çarxını, gövdəsini, qablaşdırma sahəsini, flanş birləşməsini və sızdırmazlıq vəziyyətini yoxlayın. Əgər sızma və ya qeyri-normal işləmə müqaviməti baş verərsə, yoxlamadan əvvəl boru kəmərini təcrid edin və təzyiqi azaldın.
