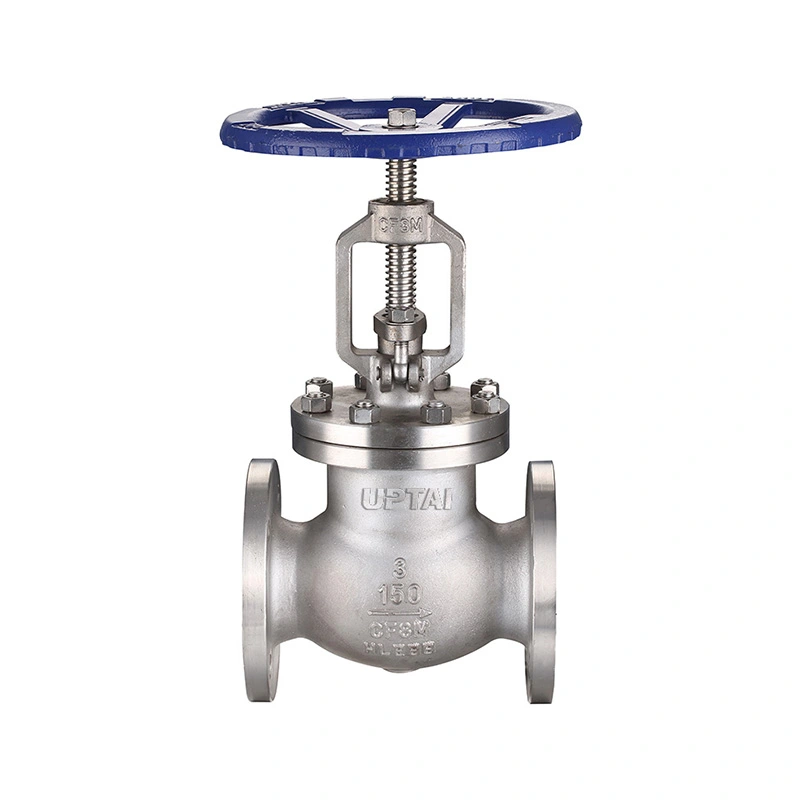

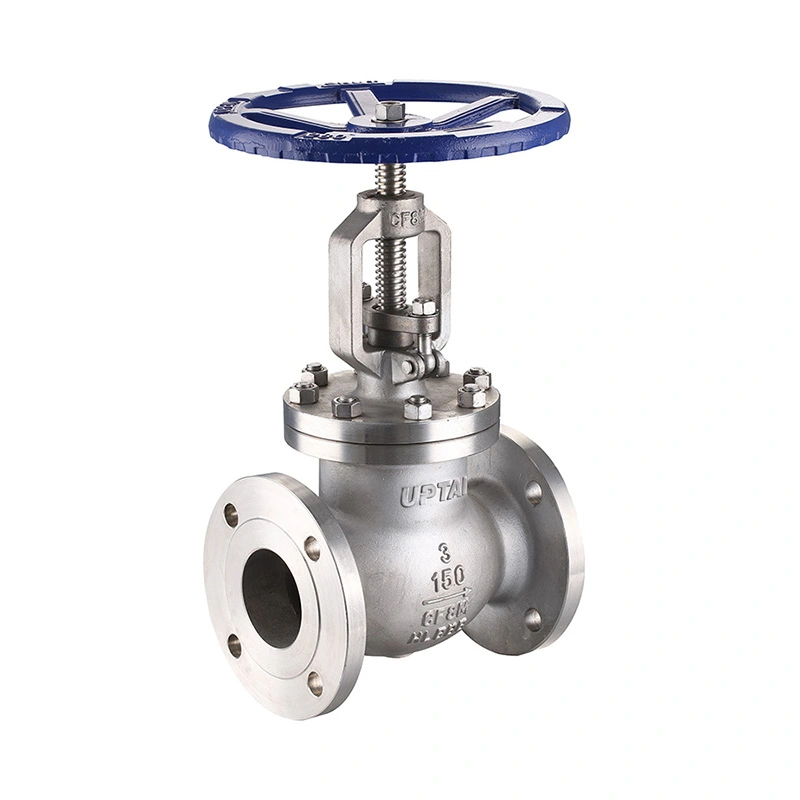

Sinif 150 Döymə Paslanmayan Polad Flanşlı Qlob Valf

Sinif 150 Döymə Paslanmayan Polad Flanşlı Qlob Valf sənaye boru kəmərləri və texnoloji avadanlıqlar üçün saxta paslanmayan poladdan hazırlanmış qlobus klapandır. O, RF-ə uyğun flanşlı ucları və əl çarxının işləməsi ilə bağlanma və axının tənzimlənməsi üçün xətti hərəkət edən diskdən istifadə edir. Vana F304 və F316 material seçimləri ilə 1/2" - 2" ölçülərdə mövcuddur.

Saxta gövdə, disk, gövdə və oturacaq materialları iş mühitinə, təzyiqə və temperatura görə seçilə bilər. Klapanın spesifikasiyasına həmçinin müvafiq xidmət şərtləri üçün NACE MR0175 / ISO 15156 tələbləri daxildir.

Əsas Ölçülər

Tikinti və Xidmət Şərtləri

Valf gövdəsi ASTM A182 F304 və ya F316 saxta paslanmayan poladdan hazırlanır. Disk klapan oxu boyunca hərəkət edir və oturacağa qarşı bağlanır. Əl çarxının döndərilməsi diskin mövqeyini dəyişdirərək, klapanın bağlanması və ya idarə olunan axının tənzimlənməsi üçün istifadə edilməsinə imkan verir.

Disk spesifikasiyada qeyd edildiyi kimi STL#6 seçimi ilə ASTM A182 F304 və ya ASTM A182 F316-da mövcuddur. Kök və oturacaq F304 və ya F316-da mövcuddur. Material seçimi proses mayesini, konsentrasiyanı, işləmə temperaturunu və korroziya şəraitini nəzərə almalıdır.

Klapanın 285 PSI sadalanan maksimum iş təzyiqi ilə CL150 qiymətləndirilir. Göstərilən temperatur diapazonu -29 ℃ + 425 ℃-dir. Faktiki icazə verilən təzyiq, iş temperaturunda tətbiq olunan təzyiq-temperatur reytinqinə uyğun olaraq yoxlanılmalıdır.

Flanşlı Bağlantı və Tətbiqlər

Sinif 150 Döymə Paslanmayan Polad Flanşlı Qlob Valf, əlaqə standartı üçün müəyyən edilmiş ASME B16.5 ilə RF uyğun flanşlı uclardan istifadə edir. Flanşlı birləşmə, klapanın uyğun boru kəmərinin flanşına bağlanmasına və yoxlama və ya texniki xidmət tələb olunduqda onu çıxarmağa imkan verir.

Quraşdırmadan əvvəl flanş ölçüsünü, təzyiq sinfini, contasını, boltları və üz-üzə ölçülərini yoxlayın. Vana bağlantısına həddindən artıq mexaniki yük düşməməsi üçün boru kəməri düzgün şəkildə hizalanmalıdır.

Vana paslanmayan polad konstruksiyanın və əl axınının idarə edilməsinin tələb olunduğu neft və qaz, neft-kimya, kimyəvi emal, sənaye kommunal və digər boru sistemlərində istifadə edilə bilər. Müvafiq mühitə müəyyən edilmiş təzyiq, temperatur və material hədləri daxilində su, buxar, hava, yağ və uyğun proses mayeləri daxil ola bilər.

Qlob klapanlar daxili axın yoluna görə normal olaraq birbaşa izolyasiya klapanlarına nisbətən daha yüksək təzyiq itkisinə malikdirlər. Klapanın fasiləsiz axını tənzimləmək üçün istifadə ediləcəyi yerlərdə ölçülər zamanı tələb olunan axın sürəti, təzyiq düşməsi və işləmə tezliyi nəzərə alınmalıdır.

Seçim, Test və FAQ

Sifariş verərkən, klapan ölçüsünü, təzyiq sinfini, flanş standartını, orta, işləmə təzyiqini, temperaturu, gövdə və bəzək materiallarını, miqdarı və hər hansı xüsusi yoxlama və ya sənədləşdirmə tələblərini təqdim edin. Dəyişdirmə tətbiqləri üçün konfiqurasiyanın təsdiqi üçün mövcud klapan təsvirləri, ad lövhəsi məlumatı və ya üz-üzə ölçülərdən istifadə edilə bilər.

Spesifikasiya dizayn və istehsal üçün API 602, üz-üzə ölçülər üçün ASME B16.10, təzyiq-temperatur reytinqləri üçün ASME B16.34 və sınaq və yoxlama üçün API 598-i siyahıya alır. Təftiş materialların yoxlanılması, ölçülərin yoxlanılması, qabıq sınağı, oturacaqların sızmasının yoxlanılması və müvafiq tələblərə uyğun olaraq son əməliyyat yoxlamasını əhatə edə bilər.

Shangtai Wenzhou, Zhejiang, Çində sənaye klapanları istehsal edir. İstehsal emal, montaj, sınaq və yoxlamanı əhatə edir və məhsul sənədləri sifariş tələblərinə uyğun olaraq mövcuddur.

1. Saxta paslanmayan poladdan qlobus klapan nə üçün istifadə olunur?

Əllə bağlanma və axının tənzimlənməsi üçün saxta paslanmayan poladdan hazırlanmış qlob klapan istifadə olunur. Diskin xətti hərəkəti lazımi axın şərtlərinə uyğun olaraq açılışı tənzimləməyə imkan verir.

2. Qlobus klapan ilə klapan arasındakı fərq nədir?

Qlobus klapan oturacağa doğru hərəkət edən və həm bağlanma, həm də axının tənzimlənməsi üçün uyğun olan diskdən istifadə edir. Qapı klapan şaquli olaraq hərəkət edən bir qapıdan istifadə edir və ümumiyyətlə tam açıq və ya tam bağlı olduqda izolyasiya xidməti üçün istifadə olunur.

3. F304 və F316 materialları seçilə bilərmi?

Bəli. Spesifikasiyada gövdə, gövdə və oturacaq üçün ASTM A182 F304 və F316 variantları göstərilir. Müvafiq material mühitə, temperatura və korroziya şəraitinə uyğun seçilməlidir.

4. Valf seçimi üçün hansı məlumat lazımdır?

Əsas məlumatlara klapan ölçüsü, təzyiq sinfi, flanş standartı, orta, iş təzyiqi, temperatur, material tələbləri və hər hansı NACE və ya yoxlama tələbləri daxildir. Klapanın dəyişdirilməsinin təsdiqi üçün mövcud təsvirlər də təqdim edilə bilər.

5. Digər materiallarla təchiz oluna bilərmi?

Bəli. Digər materiallar istəyə görə verilir. Tələb olunan material birləşməsi xidmət mühitinə, iş şəraitinə və layihənin müvafiq spesifikasiyasına uyğun olaraq təsdiq edilməlidir.

6. Flanşlı birləşmənin funksiyası nədir?

Flanşlı əlaqə klapanın boru kəmərinin uyğun flanşlarına bolta bağlanmasına imkan verir. O, həmçinin boruyu kəsmədən yoxlama və ya texniki xidmət üçün klapanın boru kəmərindən çıxarılmasına imkan verir.

7. Sinif 150 Döymə Paslanmayan Polad Flanşlı Qlob Valf nədir?

O, saxta paslanmayan polad klapan gövdəsini Sinif 150 flanşlı ucları və qlob-klapan disk mexanizmi ilə birləşdirir. O, müəyyən edilmiş təzyiq, temperatur və material hədləri daxilində uyğun sənaye mayeləri üçün nəzərdə tutulub.
