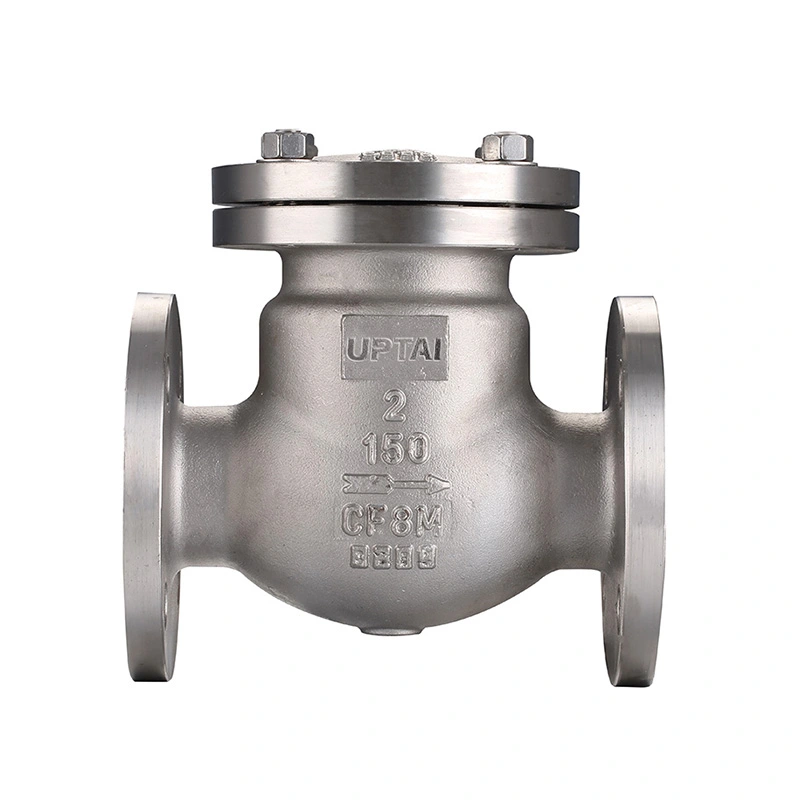

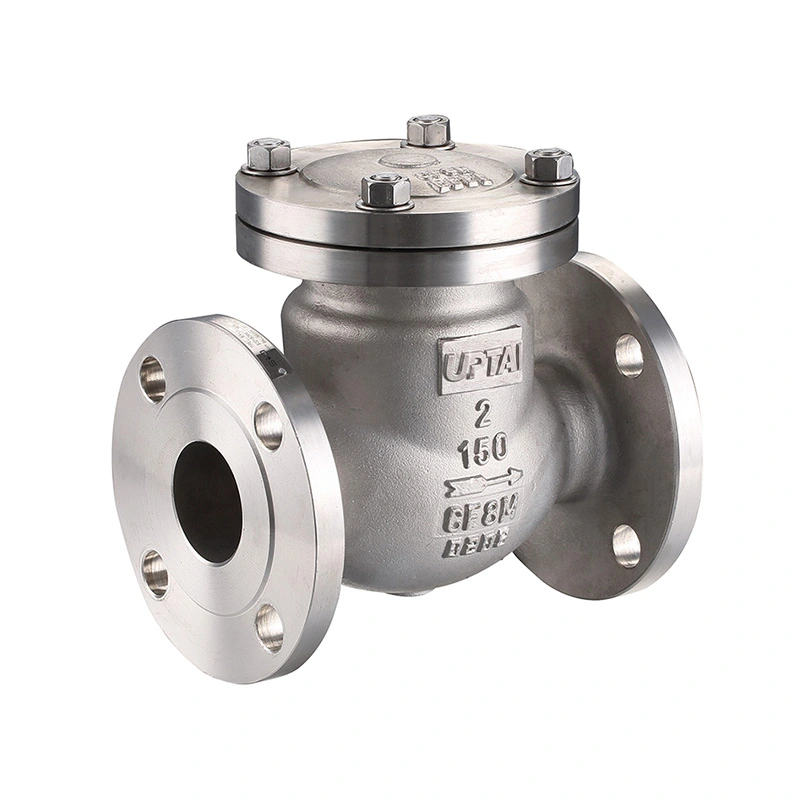

Swing Check Valve ANSI Class 150

Swing Check Valve ANSI Class 150, sənaye boru kəmərlərində axın istiqamətini idarə etmək üçün menteşəli diski olan geri dönməyən klapandır. Disk proses axını ilə hərəkət edir və axın düşəndə ​​və ya geriyə dönəndə bağlanır. Normal işləmə üçün heç bir xarici ötürücü tələb olunmur.

Bu klapan uyğun su, buxar, neft, qaz, dəniz suyu və sənaye mayeləri üçün mövcuddur. Göstərilən konfiqurasiyada korpus və disk üçün CF8M paslanmayan poladdan və oturacaq üçün F316 istifadə olunur. Valf seçimi faktiki mühitə, təzyiqə, temperatura, boru ölçüsünə və quraşdırma quruluşuna əsaslanmalıdır.

Əsas Ölçülər

Valf konstruksiyası

Vana əsasən gövdə, menteşəli disk, oturacaq, menteşə mexanizmi və sızdırmazlıq komponentlərindən ibarətdir. Disk korpusun içərisinə quraşdırılıb və əməliyyat zamanı menteşəsi ətrafında fırlanır. Bu tənzimləmə klapanın irəli axını ilə açılmasına və axın vəziyyəti dəyişdikdə oturacağa qayıtmasına imkan verir.

Menteşeli Disk

Vasitə klapandan keçərkən disk oturacaqdan uzaqlaşır. İrəli axın azaldıqda disk qapalı vəziyyətə doğru hərəkət edir. Diskin hərəkətinə axın sürəti, quraşdırma mövqeyi və daxili qapaq həndəsəsi təsir edir.

Oturacaq və Sızdırmazlıq Səthi

Siyahıda göstərilən oturacaq materialı ASTM A182 F316-dır. Oturacaq və disk sızdırmazlıq səthləri klapan bağlandıqda bağlama interfeysini təşkil edir. Sızma və ya anormal bağlanma müşahidə olunarsa, təmir zamanı onların vəziyyəti yoxlanılmalıdır.

Axının istiqaməti və quraşdırılması

Vana gövdədə qeyd olunan axın istiqamətinə uyğun olaraq quraşdırılmalıdır. Quraşdırmadan əvvəl oxu, əlaqə ölçülərini və klapan ətrafındakı mövcud boşluğu yoxlayın. Diskdə ətrafdakı boru kəmərləri və ya avadanlıqla təmas etmədən işləmə diapazonunda hərəkət etmək üçün kifayət qədər yer olmalıdır.

Üfüqi Quraşdırma

Üfüqi quraşdırma tez-tez yelləncək yoxlama klapanları üçün istifadə olunur. Vana elə yerləşdirilməlidir ki, disk sərbəst hərəkət etsin və irəli axını azaldıqda oturacağa qayıda bilsin.

Şaquli Quraşdırma

Şaquli quraşdırma klapan dizaynından və axın istiqamətindən asılıdır. Quraşdırma diskin faktiki axın şəraitində düzgün bağlanmasına imkan verməlidir. Quraşdırmadan əvvəl xüsusi model və boru kəmərinin təşkili təsdiqlənməlidir.

Boru kəməri bağlantısı

Siyahıda göstərilən əlaqə spesifikasiyasına NPT və BSP ipləri daxildir. Birləşən boru və ya fitinq müvafiq iplik spesifikasiyasından istifadə etməlidir. Quraşdırma zamanı klapan gövdəsinə və ya yivli birləşməyə zərər verə biləcək həddindən artıq sıxma qüvvəsindən qaçın.

Axın və Təzyiq Xüsusiyyətləri

Vana açıq olduqda, disk axın keçidindən uzaqlaşır. Vana vasitəsilə təzyiq düşməsi onun ölçüsündən, daxili keçidindən, axın sürətindən və orta xüsusiyyətlərindən asılıdır. Yüksək axınlı sistemlər üçün klapan ölçüsü tək boru ölçüsünə deyil, tələb olunan axın sürətinə görə seçilməlidir.

Siyahıda göstərilən təzyiq sinfi CL150, maksimum təzyiqi 285 PSI-dir. İcazə verilən iş təzyiqi temperatur və materialdan asılı olaraq dəyişə bilər, ona görə də iş təzyiqi və temperaturu müvafiq təzyiq-temperatur reytinqi ilə birlikdə yoxlanılmalıdır.

Dəyişən axın şəraiti olan nasosların axıdılması xətləri və digər sistemlər üçün klapan reaksiyası boru kəmərinin ümumi dizaynının bir hissəsi kimi nəzərə alınmalıdır. Axındakı sürətli dəyişikliklər diskin hərəkətinə və sistem təzyiqinə təsir göstərə bilər.

Su çəkici ilə bağlı mülahizələr

Axan maye dayandırıldıqda və ya istiqaməti sürətlə dəyişdikdə su çəkici baş verə bilər. Boru kəmərindən əhəmiyyətli axın hələ də hərəkət edərkən disk bağlanarsa, yoxlama klapan təzyiq artımına kömək edə bilər.

Təzyiq artımının şiddəti axın sürəti, boru uzunluğu, mayenin xüsusiyyətləri, klapan bağlanma xüsusiyyətləri və nasosun işləməsi kimi amillərdən asılıdır. Su çəkicindən narahatlıq yarandıqda, çek klapan və bütün boru sistemi birlikdə qiymətləndirilməlidir.

Daha çox idarə olunan disk hərəkəti tələb edən sistemlər üçün yavaş-yavaş bağlanma, sönümləmə və ya əks çəki konfiqurasiyaları nəzərdən keçirilə bilər. Müvafiq struktur boru kəmərinin faktiki şərtlərindən və layihə tələblərindən asılıdır.

Materiallar və Xidmət Şərtləri

Göstərilən gövdə və disk materialları ASTM A351 CF8M (316), oturacaq isə ASTM A182 F316-dır. Bu materiallar paslanmayan poladın proses mühitinə uyğun olduğu bir çox sənaye tətbiqləri üçün uyğundur.

Materialın uyğunluğu faktiki maye tərkibi, konsentrasiyası, temperaturu və təzyiqi ilə yoxlanılmalıdır. Dəniz suyu və kimyəvi xidmət xlorid məruz qalma və korroziya şəraitinin əlavə nəzərə alınmasını tələb edə bilər.

Digər material variantları istəyə görə mövcuddur. Xüsusi tətbiqlər üçün tələb olunan gövdə, disk və oturacaq materialları istehsaldan əvvəl təsdiqlənməlidir.

Tipik Tətbiqlər

Pompanın axıdılması boruları:Nasos dayandıqda və ya iş şəraiti dəyişdikdə əks axını məhdudlaşdırmaq üçün nasosların aşağı axınında istifadə olunur.

Su müalicəsi:Avtomatik birtərəfli axın nəzarətinin tələb olunduğu uyğun su və texnoloji xətlərdə tətbiq olunur.

Neft-kimya boru kəmərləri:Müəyyən edilmiş təzyiq, temperatur və material hədləri daxilində uyğun neft, qaz və texnoloji mayelərlə istifadə olunur.

Enerji və Kommunal Sistemlər:Ters axınına nəzarət edilməli olan seçilmiş su, kommunal və texnoloji xətlər üçün uyğundur.

Dəniz suyu sistemləri:Paslanmayan polad konfiqurasiyaları materialın faktiki dəniz suyu şərtlərinə uyğun olduğu yerlərdə nəzərdən keçirilə bilər.

Ümumi sənaye boru kəmərləri:Özünü idarə edən geri qaytarılmayan funksiyanın tələb olunduğu avadanlıq və texnoloji xətlərdə istifadə olunur.

Seçim bələdçisi

Kotirovka və texniki baxış üçün nominal ölçü, təzyiq dərəcəsi, əlaqə növü, quraşdırma istiqaməti, orta, iş təzyiqi, temperatur və material tələblərini təmin edin. Dəniz suyu, aşındırıcı mühit və ya su çəkici kimi xüsusi xidmət şərtləri də müəyyən edilməlidir.

Sınaq və Təftiş

Göstərilən dizayn və istehsal standartı ASME B16.34-dür və API 598 sınaq və yoxlama üçün siyahıya alınmışdır. Müvafiq yoxlama proseduru klapan gövdəsini, sızdırmazlıq sahələrini, ölçüləri və təzyiq göstəricilərini əhatə edə bilər.

Shell Testi

Qabıq testi müəyyən edilmiş sınaq şərtləri altında yığılmış klapanın təzyiq sərhədini yoxlayır. Test təzyiqi və saxlama müddəti müvafiq yoxlama tələblərinə uyğun olmalıdır.

Oturacaqların Sızma Testi

Oturacaq testi qapalı klapanın müəyyən edilmiş sızma qəbulu meyarlarına cavab verib-vermədiyini yoxlayır. Test şərtləri tətbiq olunan standartdan və klapan spesifikasiyasından asılıdır.

Yekun Yoxlama

Son yoxlamaya ölçü yoxlamaları, əlaqə yoxlaması, səthin vəziyyəti, identifikasiya işarələri və əməliyyat hərəkəti daxil ola bilər. Tələb olunan yoxlama qeydləri və ya material sənədləri sifariş tələblərinə uyğun olaraq təqdim edilə bilər.

İstismar və Baxım

İstifadəyə verməzdən əvvəl klapan istiqamətini, axın istiqamətini və boru kəmərinin təmizliyini yoxlayın. Boru kəmərində qalan xarici hissəciklər əməliyyat zamanı diskə və ya sızdırmazlıq səthinə təsir göstərə bilər.

Xidmət zamanı qeyri-adi səs-küy, vibrasiya, diskin təkrar hərəkəti və ya tərs axın araşdırılmalıdır. Bu şərtlər axın sürəti, quraşdırma, klapan ölçüsü və ya əməliyyat sistemindəki dəyişikliklərlə bağlı ola bilər.

Təftiş və ya texniki xidmətdən əvvəl boru kəmərini təcrid edin və təzyiqsizləşdirin. Diski, menteşə mexanizmini, oturacaq səthini və gövdə birləşməsini aşınma, çöküntü və ya zədə üçün yoxlayın. Komponentlərin vəziyyəti artıq müvafiq texniki xidmət tələblərinə cavab vermədikdə onları dəyişdirin.

Tez-tez verilən suallar

S1: Swing Check Valve ANSI Class 150 nədir?

Swing Check Valve ANSI Class 150, Class 150 təzyiq dərəcəsinə malik menteşəli diskli yoxlama klapandır. O, diski açmaq üçün proses axınından istifadə edir və axın azaldıqda və ya tərsinə çevrildikdə bağlanır ki, bu da onu uyğun sənaye boru kəmərlərində əks axının avtomatik qarşısının alınması üçün əlverişli edir.

S2: Yelləncək yoxlama klapan üçün aktuator tələb olunurmu?

Xeyr. Disk boru kəmərindəki axın və təzyiq şəraitinə uyğun olaraq avtomatik işləyir. Normal yoxlama klapanının işləməsi üçün heç bir pnevmatik, elektrik və ya hidravlik ötürücü tələb olunmur.

S3: Yelləncək yoxlama klapan seçərkən hansı məlumat lazımdır?

Əsas məlumatlara boru ölçüsü, təzyiq sinfi, qoşulma növü, quraşdırma istiqaməti, orta, iş təzyiqi, temperatur, material tələbləri və korroziya, su çəkici və ya yoxlama ilə bağlı hər hansı xüsusi tələblər daxildir.

S4: Paslanmayan polad konstruksiya dəniz suyu üçün istifadə edilə bilərmi?

Müvafiq dəniz suyu tətbiqləri üçün nəzərdə tutula bilər, lakin material uyğunluğu xlorid konsentrasiyası, temperatur, axın şəraiti və digər korroziya faktorları əsasında qiymətləndirilməlidir. Seçmədən əvvəl paslanmayan polad dərəcəsi təsdiqlənməlidir.

S5: Vana quraşdırıldıqdan sonra tərs axına nə səbəb ola bilər?

Mümkün səbəblərə yanlış quraşdırma istiqaməti, sərbəst hərəkət edə bilməyən disk, zədələnmiş sızdırmazlıq səthləri, klapan daxilində yad material, uyğun olmayan ölçülər və ya nəzərdə tutulmuş diapazondan kənarda işləmə şəraiti daxildir. Sistem təhlükəsiz şəkildə təcrid olunduqdan sonra klapan və ətrafdakı boru kəmərləri yoxlanılmalıdır.

S6: Vana yüksək temperaturlu mühit üçün istifadə edilə bilərmi?

Göstərilən temperatur aralığı -25 ℃ ilə 150 ​​℃ arasındadır. Actual use at elevated temperature should be checked against the pressure-temperature rating and the compatibility of the body, disc and seat materials with the medium.

S7: Başqa materiallar mövcuddurmu?

Bəli. Digər material konfiqurasiyaları istək əsasında mövcuddur. Tələb olunan material mühitə, təzyiqə, temperatura, korroziya şərtlərinə və müvafiq layihə tələblərinə uyğun olaraq təyin edilməlidir.
