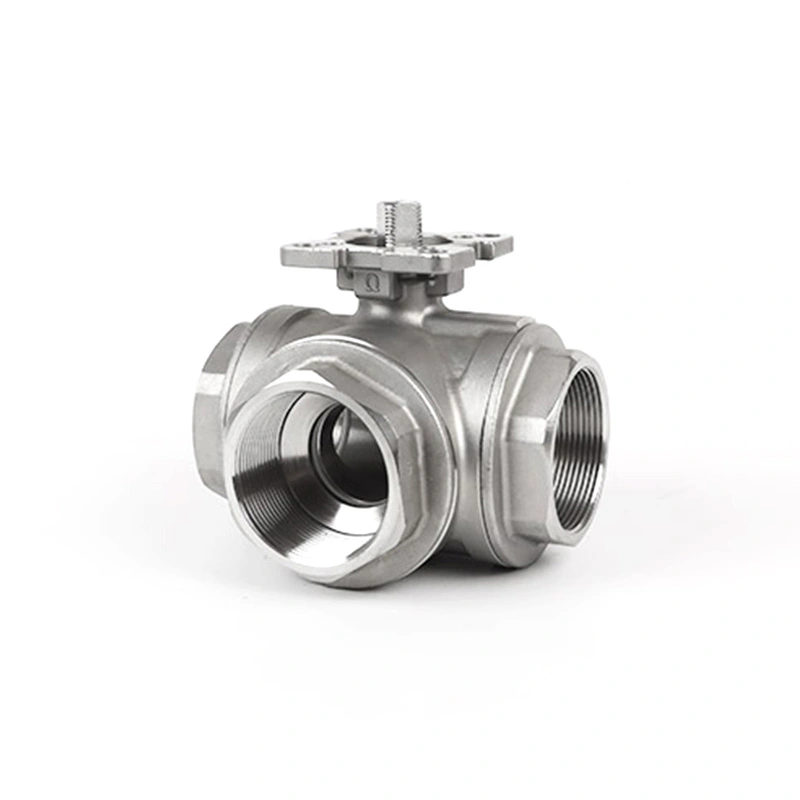

ISO 5211 Birbaşa Montaj Yastığı T Portu ilə Üç Yollu Kürə Vana

ISO 5211 Birbaşa Montaj Yastığı T Portu olan Şantay Üç Yollu Kürə Vanası sənaye boru kəməri sistemlərində çevik axın nəzarəti üçün qurulmuşdur. T-port dizaynı qarışdırma, yönləndirmə və çox istiqamətli axının paylanmasını dəstəkləyir, ISO 5211 montaj paneli isə ötürücü qurğunun quraşdırılmasını tez və sabit edir.

Çinin Wenzhou şəhərində mənbə klapan istehsalçısı olaraq Şantay rəqabətədavamlı zavod qiymətləri, etibarlı istehsal gücü və Çin klapan bazarında güclü tanınma təklif edir. Fabrikamız hava limanından cəmi 10 dəqiqəlik məsafədədir, bu da ziyarətləri və yoxlamaları rahat edir.

Məhsulun təqdimatı

Bu T Portlu Üç Yollu Kürə Vana, bir klapanın çoxlu axın istiqamətlərini idarə etməli olduğu tətbiqlər üçün uyğundur. Standart iki tərəfli klapanlarla müqayisədə o, boru kəmərlərinin düzülməsini sadələşdirməyə, quraşdırma yerini azaltmağa və sistemin idarəetmə səmərəliliyini artırmağa kömək edir.

Əsas Ölçülər

Əsas üstünlüklərə aşağıdakılar daxildir:

Medianın qarışdırılması, yönləndirilməsi və ya yayılması üçün T-port axını dizaynı

ISO 5211 pnevmatik və ya elektrik ötürücü bağlantısı üçün birbaşa montaj yastığı

Əlavə mötərizə tələb olunmur, bu, quraşdırma hündürlüyünü azaltmağa və ötürücünün düzülməsini yaxşılaşdırmağa kömək edir

Hamar montaj və etibarlı boru bağlantısı üçün dəqiq yivli uçlar

Etibarlı gündəlik əməliyyat üçün sabit sızdırmazlıq performansı

OEM/ODM dəstəyi, Shangtai-nin kalıp inkişaf etdirmə qabiliyyəti ilə dəstəklənir

Məhsul parametrlərinin təsvirləri ölçü təsdiqi, layihənin uyğunlaşdırılması və texniki qiymətləndirmə üçün mövcuddur.

Keyfiyyətə Nəzarət Prosesi

Şanqtay keyfiyyəti materialdan daşınmaya qədər nəzarətdə saxlamaq üçün IQC, IPQC, FQC və OQC-ni əhatə edən standartlaşdırılmış yoxlama sistemini izləyir.

IQC - Gələn Keyfiyyətə Nəzarət

Xammal istehsaldan əvvəl yoxlanılır. Material sınaq avadanlığı materialın yerində yoxlanılmasını dəstəkləyir.

IPQC - Prosesdə Keyfiyyətə Nəzarət

Emal və montaj zamanı əsas ölçülər, ipin dəqiqliyi, səthin işlənməsi və ISO 5211 pad ölçüləri yoxlanılır.

FQC - Yekun keyfiyyətə nəzarət

Hazır klapanlar sifariş tələblərinə uyğun olaraq görünüşü, istismarı, sızdırmazlıq performansı və təzyiqin etibarlılığı üçün sınaqdan keçirilir.

OQC - Çıxan Keyfiyyətə Nəzarət

Çatdırılmadan əvvəl malların təhlükəsiz daşınmaya hazır olmasını təmin etmək üçün qablaşdırma, markalanma, kəmiyyət və sənədlər yoxlanılır.

Tez-tez verilən suallar

S1: T-portlu top axının istiqamətini necə müəyyən edir?

Axın yolu daxili portun təşkili və topun fırlanma mövqeyi ilə müəyyən edilir. Quraşdırmadan əvvəl üç boru kəməri portu arasında tələb olunan əlaqə təsdiqlənməlidir ki, klapan sapı və ya ötürücü mövqeyi nəzərdə tutulan axın yoluna uyğun olsun.

S2: T-portlu klapan həm qarışdırma, həm də yönləndirmə üçün istifadə edilə bilərmi?

Bəli, T-port konfiqurasiyası müxtəlif üç tərəfli axın təşkili üçün istifadə edilə bilər. Qarışdırmaq, dəyişdirmək və ya paylamaq üçün uyğun olub-olmaması limanın həndəsəsindən, təzyiq şəraitindən və boru kəmərinin sxemindən asılıdır. Sifariş verərkən tələb olunan axın nümunəsi göstərilməlidir.

3-cü sual: Ötürücü klapan torkuna uyğun olmalıdırmı?

Bəli. Ötürücü faktiki iş şəraitində klapan üçün kifayət qədər fırlanma anı təmin etməlidir. Pnevmatik və ya elektrik ötürücü seçərkən klapan ölçüsü, oturacaq materialı, iş təzyiqi, orta və işləmə tezliyi nəzərə alınmalıdır.

S4: Vana oturacağını seçərkən nələrə diqqət edilməlidir?

Oturacaq materialı iş mühitinə, temperatura, təzyiqə və tələb olunan sızdırmazlıq qabiliyyətinə görə seçilməlidir. Kimyəvi uyğunluq klapan aqressiv və ya texnoloji mayelər üçün istifadə edildikdə xüsusilə vacibdir.

S5: Bu tip klapan sürüşmə və ya manifoldda istifadə edilə bilərmi?

Bəli. Üç yollu konfiqurasiya, bir klapanın bir neçə budaq arasında axını idarə etməli olduğu texnoloji sürüşmələr, manifoldlar və kompakt boru kəmərləri birləşmələrində istifadə edilə bilər. Sistemin layihələndirilməsi zamanı mövcud yer, port oriyentasiyası və aktuatorun mövqeyi nəzərə alınmalıdır.

6-cı sual: Boru kəmərində təzyiq üç port arasında fərqli olarsa nə baş verir?

Müxtəlif təzyiq şərtləri axın istiqamətinə, axın sürətinə və klapanı idarə etmək üçün tələb olunan qüvvəyə təsir edə bilər. Buna görə də, klapan konfiqurasiyası yalnız nominal boru ölçüsünə əsaslanmadan, hər bir qoşulmuş portda faktiki təzyiq şərtlərinə uyğun seçilməlidir.

S7: ISO 5211 Birbaşa Montaj Yastığı T Portu olan Üç Yollu Kürə Vana nədir?

A ISO 5211 Birbaşa Montaj Yastığı T Portu ilə Üç Yollu Kürə VanaT-portlu top konfiqurasiyasını ISO 5211 aktuator montaj interfeysi ilə birləşdirən üç yollu klapandır. O, üç boru kəməri bağlantısı arasında idarə olunan axın tələb edən sistemlər üçün nəzərdə tutulmuşdur və əl ilə və ya avtomatlaşdırılmış əməliyyat üçün konfiqurasiya edilə bilər.
