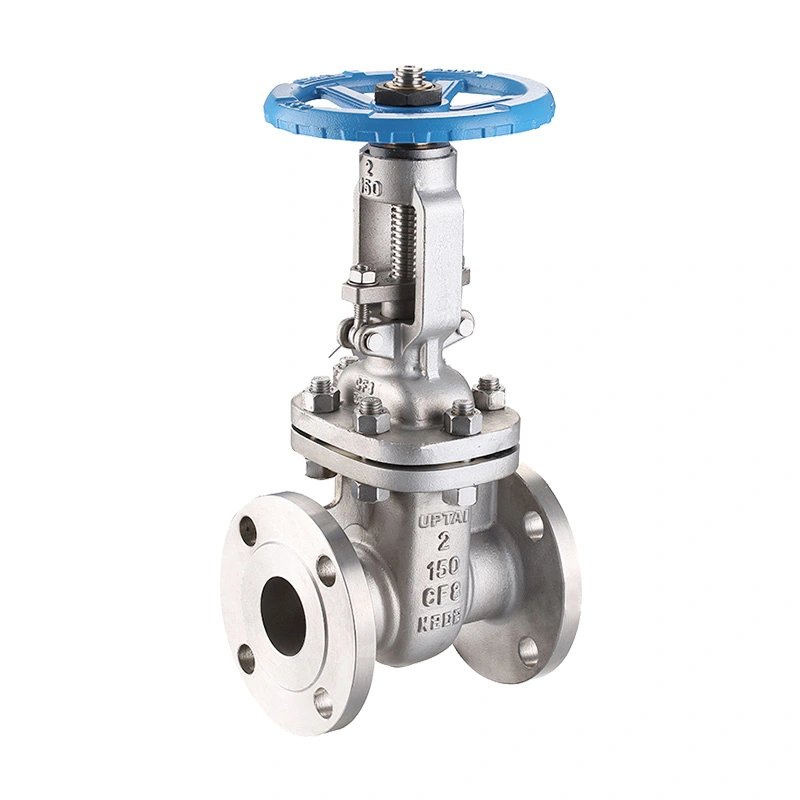

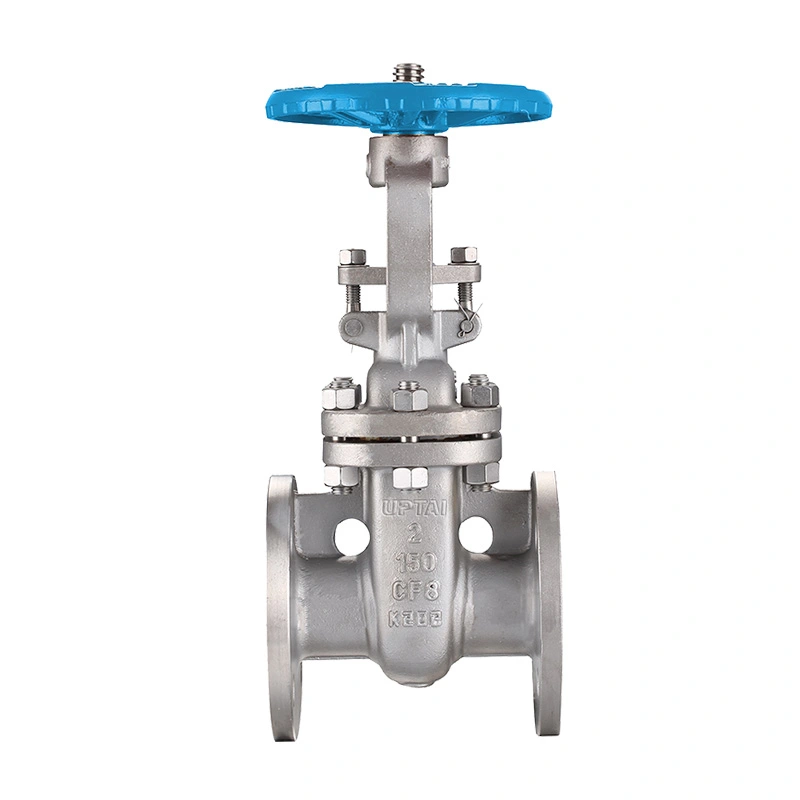

ANSI 150LB Paslanmayan Polad Gate Valve

ANSI 150LB Paslanmayan Polad Qapı Klapanı tam çuxurlu axın yolunun və paslanmayan poladdan klapan gövdəsinin tələb olunduğu yerlərdə boru kəmərinin izolyasiyası üçün konfiqurasiya edilmişdir. Qapı keçidi açmaq və ya bağlamaq üçün şaquli olaraq hərəkət edir, bu klapanı normal olaraq davamlı tənzimləmədən daha çox tam açıq və ya tam qapalı xidmət tələb edən tətbiqlər üçün uyğun edir. Siyahıda göstərilən konfiqurasiya NPS 2"-dən 48"-ə qədər əhatə edir və klapan ölçüsünə uyğun olaraq əl çarxı və ya dişli mexanizmdən istifadə edir.

Shangtai Wenzhou, Zhejiang, Çində sənaye klapanları istehsal edir. Valf istehsalına materialın hazırlanması, emal edilməsi, komponentlərin yığılması, təzyiq testi, yoxlama, markalanma və yekun qablaşdırma daxildir. Məhsulun konfiqurasiyası boru kəmərinin ölçüsünə, təzyiq sinfinə, iş mühitinə, temperatura, material tələblərinə, qoşulma standartına və müvafiq layihə spesifikasiyasına uyğun olaraq təsdiqlənə bilər.

Əsas Ölçülər

Qapı klapanının qurulması və işləmə prinsipi

Vana boru kəmərinin axın istiqamətinə perpendikulyar hərəkət edən qapı tipli bağlama elementindən istifadə edir. Qapı tam qaldırıldıqda, axın keçidi açılır; darvazası aşağı salındıqda keçid bağlanır. Bu düz keçid tənzimləmə ümumiyyətlə tam açıq vəziyyətdə aşağı təzyiq itkisinin vacib olduğu boru kəmərinin izolyasiyası üçün seçilir.

Qapı klapanları ümumiyyətlə adi tənzimləmədən daha çox izolyasiya üçün nəzərdə tutulub. Klapanın tam açıq və ya tam bağlı saxlanması darvaza və oturacaq səthlərinin lazımsız aşınmasını azaltmağa kömək edir. Əgər axının tənzimlənməsi tələb olunarsa, klapan növü və iş şəraiti ayrıca qiymətləndirilməlidir.

Paslanmayan Polad Korpus və Disk

Siyahıda göstərilən gövdə və disk materialları ASTM A351 CF8 / CF8M-dir. Bu paslanmayan polad markalar korroziyaya davamlılığın və material uyğunluğunun vacib mülahizələr olduğu sənaye xidmətləri üçün seçilə bilər. Faktiki material proses mühiti, temperatur, təzyiq və layihənin spesifikasiyası ilə uyğunlaşdırılmalıdır.

F304 / F316 Kök

Kök ASTM A182 F304 / F316 kimi müəyyən edilmişdir. Gövdə işləmə gücünü əl çarxı və ya dişli operatordan darvaza ötürür. Kök materialının seçimi klapan gövdəsi, disk, oturacaq, qablaşdırma və proses mühiti ilə birlikdə nəzərə alınmalıdır.

Stellite 6 Oturacaq Konfiqurasiyası

Siyahıda göstərilən oturacaq konfiqurasiyasına ASTM A182 F304 / ASTM A351 CF8M + Stellite 6 daxildir. Stellite 6 sərt üzlük, aşınmaya qarşı müqavimətin və təkrar oturacaq təması tələb olunan tətbiq olunan oturma səthlərində istifadə olunur. Dəqiq oturacaq tənzimləməsi klapan ölçüsünə və sifariş edilmiş konfiqurasiyaya uyğun olaraq təsdiqlənməlidir.

Sinif 150 Təzyiq və Flanşlı Bağlantı

Sinif 150 təyinatı müvafiq ASME təzyiq-temperatur reytinq sistemi altında klapan təzyiq sinfini müəyyən edir. Sabit 150 PSI iş təzyiqi kimi şərh edilməməlidir. Siyahıda göstərilən maksimum iş təzyiqi 285 PSI-dir, xüsusi bir klapan üçün icazə verilən təzyiq materialdan, ölçüdən, temperaturdan və tətbiq olunan təzyiq-temperatur reytinqindən asılıdır.

Vana RF-yə uyğun flanşlı uclardan istifadə edir. NPS 2" - 24" üçün sadalanan əlaqə standartı ASME B16.5-dir, NPS 26" və yuxarısı isə ASME B16.47 Series A ilə müəyyən edilir. Quraşdırmadan əvvəl boru kəmərinin flanş ölçüləri, təzyiq sinfi, conta seçimi, boltun yerləşməsi və üz vəziyyəti yoxlanılmalıdır.

Valfın işləməsi və ölçü seçimi

Əməliyyat üsulu klapan ölçüsünə görə dəyişir. Sadalanan konfiqurasiya 2"-dən 16"-a qədər klapanlar üçün əl çarxından və 18" və daha böyük ölçülər üçün dişli operatordan istifadə edir. Daha böyük klapanlar, ümumiyyətlə, daha böyük işləmə momenti tələb edir, bu da dişli mexanizmini daha böyük diametrli boru kəməri klapanlarının əl ilə işləməsi üçün uyğun edir.

Əl çarxının işləməsi

Əl çarxının işləməsi müəyyən edilmiş 2 "dən 16" klapan ölçüləri üçün birbaşa yerli nəzarəti təmin edir. Operator klapanın açılma və bağlanma istiqamətinə uyğun olaraq əl çarxını çevirməli və anormal müqaviməti aradan qaldırmaq üçün həddindən artıq xarici qüvvədən istifadə etməməlidir.

Ötürücü operator

18" və daha yuxarı klapanlar dişli operatorlarla müəyyən edilir. Ötürücü qutu daha böyük klapanların açılması və bağlanması üçün mexaniki üstünlük təmin edir və birbaşa əl çarxının işləməsi həddindən artıq işləmə qüvvəsi tələb etdiyi yerlərdə faydalı ola bilər.

NACE Xidməti Mülahizələri

Sadalanan konfiqurasiya NACE MR0175 / ISO 15156-a istinad edir. Bu standartlar neft və qaz hasilatında hidrogen sulfidi olan xüsusi mühitlərə məruz qalan avadanlıq üçün material tələbləri ilə əlaqələndirilir. NACE-nin tətbiqi yalnız klapan modelindən qəbul edilməkdənsə, faktiki xidmət mühitinə, material tələblərinə, təzyiqə, temperatura və layihənin spesifikasiyasına qarşı təsdiq edilməlidir.

Turş-xidmət tətbiqləri üçün material seçimi və sərtlik tələbləri mühüm ola bilər. Təzyiq tərkibli materiallar, trim, oturacaqlar, gövdə və digər islanmış komponentlər daxil olmaqla, tam klapan konfiqurasiyası sifariş verməzdən əvvəl müvafiq layihə tələblərinə uyğun olaraq nəzərdən keçirilməlidir.

Tətbiq olunan Sənayelər

Neft və Qaz Sistemləri

Seçilmiş paslanmayan polad materialların və təzyiq sinifinin xidmət şərtlərinə uyğun olduğu yuxarı, orta axın, emal və neft-kimya tətbiqlərində boru kəmərinin izolyasiyası üçün istifadə olunur.

Kimyəvi emal

Uyğun kimyəvi və texnoloji mayelərin izolyasiyası üçün uyğundur. Korpus, disk, gövdə, oturacaq və digər material seçimləri kimyəvi tərkibə, konsentrasiyaya, iş temperaturuna və təzyiqə görə yoxlanılmalıdır.

Su və Kanalizasiya

Flanşlı izolyasiya klapanının tələb olunduğu seçilmiş suyun paylanması, təmizlənməsi, kommunal və texnoloji su boru kəmərlərinə tətbiq edilir.

Enerji və Kommunal Sistemlər

Müəyyən edilmiş təzyiq və temperatur hədləri daxilində sənaye kommunal boru kəmərlərində, enerji ilə əlaqəli sistemlərdə, HVAC xidmətlərində və digər uyğun maye tətbiqlərində izolyasiya üçün istifadə edilə bilər.

Seçim Mülahizələri

Boru kəmərinin ölçüsü:Sifariş verməzdən əvvəl nominal boru ölçüsünü və tələb olunan klapan ölçüsünü təsdiqləyin. Böyük diametrli klapanlar da mövcud quraşdırma və istismar sahəsi üçün yoxlanılmalıdır.

Təzyiq Sinfi:Sinif 150 və sadalanan maksimum iş təzyiqinin iş temperaturunda faktiki boru kəməri təzyiqinə uyğun olduğunu təsdiq edin.

Orta Uyğunluq:Paslanmayan poladdan hazırlanmış gövdə, disk, gövdə, oturacaq, qablaşdırma və digər islanmış materialların proses mühiti ilə uyğunluğunu yoxlayın.

Bağlantı standartı:Flanş standartını, RF üzlüyünü, bolt-deşik quruluşunu, conta tipini və boru kəməri təsvirlərinə uyğun olaraq üz-üzə tələbləri yoxlayın.

Əməliyyat metodu:Klapanın ölçüsünə, quraşdırma vəziyyətinə, mövcud iş sahəsinə və tələb olunan işləmə momentinə görə əl çarxının və ya dişli çarxın işləməsinin tələb olunduğunu təsdiqləyin.

Turş-xidmət tələbləri:Əgər klapan turş qaz və ya digər H üçün nəzərdə tutulubsa₂S tərkibli xidmət, material və istehsal təsdiqi üçün müvafiq NACE və ya layihə spesifikasiyasını təqdim edin.

Quraşdırma və Baxım

Quraşdırmadan əvvəl klapanı, flanş üzlərini, sızdırmazlıq səthlərini və qoruyucu örtükləri nəqliyyat zamanı zədələnmələrə görə yoxlayın. Boru kəməri düzgün şəkildə düzlənməlidir ki, xarici boru yükləri lazımsız yerə ötürülməsin

Tez-tez verilən suallar

1-ci sual: Qapı klapan boru kəmərinin izolyasiyasında top klapandan nə ilə fərqlənir?

Qapı klapan boru kəmərini açmaq və ya bağlamaq üçün xətti hərəkət edən qapıdan, top klapan isə fırlanan topdan istifadə edir. Darvaza klapanları adətən düz axın yolunun və tam açıq vəziyyətdə nisbətən aşağı axın müqavimətinin tələb olunduğu daha böyük boru kəmərinin izolyasiyası üçün seçilir.

S2: Qapı klapanının işləməsi çətin olarsa, nə yoxlanılmalıdır?

Boru kəmərinin düzgün düzülüb- düzülmədiyini, gövdə və işləmə mexanizminin müəyyən edildiyi kimi təmiz və yağlanmış olub-olmadığını, həddindən artıq təzyiq və ya çöküntülərin qapının hərəkətinə təsir edib-etmədiyini yoxlayın. Anormal müqavimət qalırsa, klapan əlavə xarici leverage ilə məcbur etmək əvəzinə təcrid olunmalı və yoxlanılmalıdır.

3-cü sual: Paslanmayan poladdan hazırlanmış klapan quraşdırmadan əvvəl necə saxlanmalıdır?

Valf flanş qoruyucuları yerində saxlanılmaqla təmiz və quru yerdə saxlanmalıdır. Aşındırıcı maddələrə, həddindən artıq nəmə, təsirə və daxili sızdırmazlıq səthlərinin çirklənməsinə məruz qalmaqdan çəkinin. Böyük klapanlar da saxlama və daşıma zamanı müvafiq şəkildə dəstəklənməlidir.

S4: Qapı klapan quraşdırıldıqdan sonra sızmaya nə səbəb ola bilər?

Mümkün səbəblərə zədələnmiş sızdırmazlıq səthləri, uyğun olmayan conta quraşdırılması, klapan daxilində yad material, düzgün bağlanma əməliyyatı və ya boru kəmərinin hizalanması problemləri daxildir. Sistemin təhlükəsiz şəkildə təcrid olunmasından sonra faktiki səbəb yoxlama və təzyiq testi vasitəsilə müəyyən edilməlidir.

5-ci sual: ANSI 150LB Paslanmayan Polad Qapı Klapanı boru kəmərinin rəsminə uyğun olaraq təchiz edilə bilərmi?

Bəli. Klapanın ölçüsü, üz-üzə ölçüləri, flanşın təşkili, işləmə mövqeyi, material konfiqurasiyası və digər əlaqə tələbləri istehsaldan əvvəl boru kəmərinin rəsminə uyğun olaraq nəzərdən keçirilə bilər. Bu, klapanların dəyişdirilməsi və sabit quraşdırma ölçüləri olan layihələr üçün xüsusilə faydalıdır.

6-cı sual: Klapanı mövcud qapı klapanının əvəzi kimi istifadə etmək olarmı?

Bəli, dəyişdirmə klapan tələb olunan ölçüyə, təzyiq sinfinə, üz-üzə ölçüyə, flanş bağlantısına, materialın spesifikasiyasına, iş üsuluna və quraşdırma sahəsinə uyğun gələrsə. Mövcud klapan təsvirləri, ad lövhəsi məlumatı və ya ölçü məlumatları konfiqurasiyanın təsdiqi üçün istifadə edilə bilər.

S7: Klapanın xidmət müddətini necə saxlamaq olar?

Klapanı müəyyən edilmiş təzyiq və temperatur hədləri daxilində işlədin, lüzumsuz təkrar dövriyyədən qaçın, gövdə və işləmə mexanizmini uyğun vəziyyətdə saxlayın və boru kəmərinə texniki xidmət cədvəlinə uyğun olaraq klapanı vaxtaşırı yoxlayın. Hər hansı anormal sızma və ya işləmə müqaviməti dərhal araşdırılmalıdır.

S8: Sifariş verməzdən əvvəl hansı texniki məlumat təsdiqlənməlidir?

Əsas məlumatlara nominal ölçü, təzyiq sinfi, son əlaqə, üz-üzə ölçü, gövdə və bəzək materialları, oturacaq konfiqurasiyası, əməliyyat üsulu, xidmət mühiti, təzyiq, temperatur, tətbiq olunan standartlar və hər hansı xüsusi yoxlama və ya sənədləşdirmə tələbləri daxildir.
