Döymə Karbon Polad Gate Valve 800LB

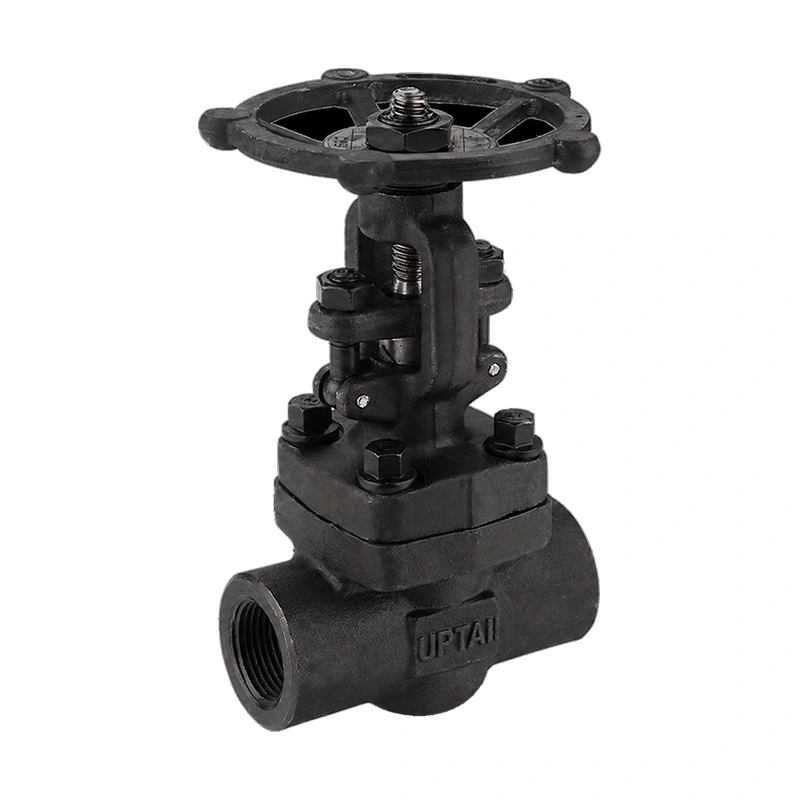

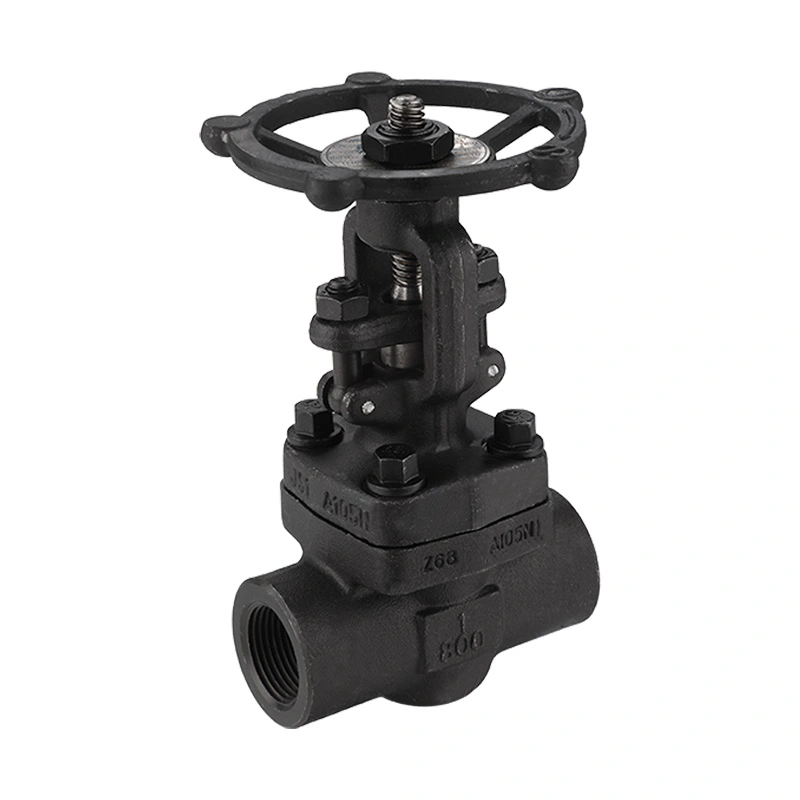

Döyülmüş Karbon Polad Qapı Klapanı 800LB kiçik buruqlu sənaye boru kəmərləri üçün saxta qapı klapanıdır. O, ASTM A105N gövdəsini, OS&Y gövdə quruluşunu, boltlu kapotu və əl çarxını istifadə edir. Müxtəlif boru konfiqurasiyaları üçün NPT, BSP və rozetka-qaynaq birləşmələri mövcuddur.

Shangtai Wenzhou, Zhejiang, Çində sənaye klapanları istehsal edir. İstehsal prosesinə emal, montaj, təzyiq sınağı, yoxlama, markalanma və qablaşdırma daxildir. Valf xüsusiyyətləri tələb olunan ölçü, əlaqə, mühit, təzyiq, temperatur və material tələblərindən təsdiqlənə bilər.

Əsas Ölçülər

Valf konstruksiyası

Valf gövdəsi ASTM A105N saxta karbon poladdan hazırlanmışdır. Qapaq gövdəyə bərkidilmişdir, bu, xətt təcrid edildikdən və təzyiqin azaldılmasından sonra daxili hissələrə daxil olmağa imkan verir.

OS&Y Stem

Xarici Vida və Boyunduruq dizaynı gövdəni klapan gövdəsindən kənarda yerləşdirir. Gövdə hərəkəti əməliyyat zamanı görünə bilər ki, bu da klapan mövqeyinin sadə vizual göstəricisini təmin edir.

Solid Wedge

Paz axın keçidini bağlamaq üçün şaquli olaraq hərəkət edir. Qapı klapan izolyasiya xidməti üçün nəzərdə tutulub və adətən tam açıq və ya tam qapalı vəziyyətdə işləyir.

Kök və Oturacaq materialları

Sadalanan kök materialı ASTM A182 F6a-dır. Disk ASTM A-276 Gr-da mövcuddur. İsteğe bağlı Stellite 6 sərt üzlüklü konfiqurasiya ilə 420, sadalanan oturacaq materialı isə ASTM A-276 Gr. 410.

Təzyiq və Temperatur

Klapanın 1975 PSI sadalanan maksimum iş təzyiqi ilə CL800 qiymətləndirilir. Tətbiq olunan iş təzyiqi temperaturdan, materialdan, ölçüdən və müvafiq təzyiq-temperatur reytinqindən asılıdır. Valf tək təzyiq sinfindən deyil, faktiki iş şəraitindən istifadə etməklə seçilməlidir.

Göstərilən temperatur diapazonu -29ºc + 425ºc-dir. Klapanın yüksək temperaturda istifadə edildiyi zaman oturacaq, gövdə, qablaşdırma və digər daxili materiallar uyğunluq üçün yoxlanılmalıdır.

Son Bağlantı Seçimləri

Vana NPT, BSP və ya qaynaq ucları ilə təchiz oluna bilər. Bağlantı boru kəmərinin spesifikasiyasına və quraşdırma metoduna uyğun olmalıdır.

NPT

NPT yivli ucları sadalanan ASME B1.20.1 əlaqə standartına uyğun olaraq müəyyən edilir. Quraşdırmadan əvvəl ipin ölçüsü və cütləşmə komponentləri yoxlanılmalıdır.

BSP

BSP ucları uyğun BSP yivlərindən istifadə edən boru sistemləri üçün mövcuddur. Sifariş verərkən tələb olunan ip konfiqurasiyası təsdiqlənməlidir.

Soket qaynağı

Socket-qaynaq ucları qaynaqlı birləşmənin tələb olunduğu kiçik buruqlu boru kəmərləri üçün uyğundur. Qaynaq prosedurları müvafiq boru kəmərlərinin spesifikasiyasına uyğun olmalıdır.

NACE Tələbləri

Spesifikasiyada NACE MR0175 / ISO 15156 siyahıları var. Turş-xidmət tətbiqləri üçün klapan materialları və istehsal tələbləri faktiki xidmət şərtləri və layihə spesifikasiyası ilə müqayisədə nəzərdən keçirilməlidir.

NACE uyğunluğu tələb olunduqda, tələb olunan material dərəcələri, sərtlik hədləri, yoxlama tələbləri və sənədlər istehsaldan əvvəl təsdiqlənməlidir.

Tipik Tətbiqlər

Neft və Qaz:Yuxarı, aşağı axın və texnoloji boru kəmərlərində kiçik çuxurlu izolyasiya nöqtələri.

Neft emalı və neft kimyası:Əllə izolyasiya tələb edən texnoloji xətlər, kommunal boru kəmərləri və avadanlıq birləşmələri.

Enerji istehsalı:Göstərilən təzyiq və temperatur hədləri daxilində seçilmiş buxar, qazan və kommunal xətlər.

Sənaye Avadanlıqları:Yivli və ya rozetka-qaynaq birləşmələrindən istifadə edərək kompakt boru qurğuları və texnoloji avadanlıq.

Seçim nöqtələri

Sifariş verməzdən əvvəl klapan ölçüsünü, əlaqə növünü, işləmə təzyiqini, temperaturu, mühiti və material tələblərini təsdiqləyin. Turş xidmət proqramları üçün müvafiq NACE spesifikasiyasını təmin edin. Yivli birləşmələr üçün ipin növünü və ölçüsünü təsdiqləyin. Soket-qaynaq birləşmələri üçün boru ölçülərini və qaynaq tələblərini təsdiqləyin.

Vana izolyasiya üçün nəzərdə tutulub. Tətbiq davamlı axın tənzimləməsini tələb edirsə, seçimdən əvvəl iş üsulu və klapan növü nəzərdən keçirilməlidir.

Quraşdırma və Baxım

Quraşdırmadan əvvəl klapan və əlaqə uclarını yoxlayın. Daxili səthləri təmiz saxlayın və qoruyucu örtükləri yalnız klapan quraşdırılmağa hazır olduqda çıxarın.

Yivli birləşmələr həddindən artıq sıxılmadan müəyyən edilmiş sızdırmazlıq üsulu ilə yığılmalıdır. Soket qaynaq versiyaları üçün qaynaq proseduru istilik daxilinə nəzarət etməli və müvafiq boru kəməri tələblərinə əməl etməlidir.

Quraşdırıldıqdan sonra əl çarxını idarə edin və tam açılış və bağlanma hərəkətini yoxlayın. Baxımdan əvvəl boru kəmərini təcrid edin və təzyiqsizləşdirin. Yoxlamaya gövdə, qablaşdırma sahəsi, kapot bağlantısı, əl çarxı və sızdırmazlıq səthləri daxil edilməlidir.

Test və Sənədləşdirmə

Valf API 602-yə uyğun olaraq dizayn edilmiş və istehsal edilmişdir, API 598 sınaq və yoxlama üçün təyin edilmişdir. Yoxlamaya material yoxlanışı, ölçü yoxlaması, qabıq sınağı, oturacaqların sızması sınağı, əməliyyat yoxlamaları və yekun yoxlama daxil ola bilər.

Sifariş tələblərinə uyğun olaraq material məlumatları, ölçü məlumatları, çertyojlar, yoxlama qeydləri və sınaq sənədləri təqdim edilə bilər.

Tez-tez verilən suallar

S1: Saxta Karbon Polad Qapı Valfi 800LB nədir?

Saxta Karbon Polad Qapı Klapanı 800LB yüksək təzyiqli kiçik buruqlu boru kəmərləri üçün saxta qapı klapanıdır. Boru kəmərinin izolyasiyası üçün saxta karbon polad korpusdan və qapı tipli bağlama elementindən istifadə edir. Siyahıda göstərilən konfiqurasiyaya OS&Y əməliyyatı, boltli kapot, əl çarxının işləməsi və NPT, BSP və ya rozetka-qaynaq birləşmələri daxildir.

2-ci sual: OS&Y ilə gizli kök dizaynı arasındakı fərq nədir?

OS&Y dizaynında gövdə klapan gövdəsindən kənarda yerləşdirilir və əməliyyat zamanı görünən şəkildə hərəkət edir. Gizli gövdə dizaynı gövdə hərəkətini klapan gövdəsinin içərisində saxlayır. OS&Y tənzimləməsi klapanın təxmini mövqeyini vizual olaraq müəyyən etməyi asanlaşdırır.

3-cü sual: Soket-qaynaq bağlantısı nə vaxt seçilməlidir?

Socket-qaynaq ucları qaynaqlı birləşmənin tələb olunduğu kiçik buruqlu boru sistemləri üçün nəzərdə tutula bilər. Boru ölçüsü, divar qalınlığı, qaynaq proseduru və layihə boru kəməri standartı seçilməzdən əvvəl təsdiqlənməlidir.

S4: Vana müntəzəm yağlama tələb edirmi?

Yağlama tələbləri klapan dizaynından və iş şəraitindən asılıdır. Gövdə və əməliyyat komponentləri istehsalçının texniki xidmət təlimatlarına uyğun saxlanılmalı və sızdırmazlıq komponentlərinə uyğun olmayan sürtkü yağları tətbiq edilməməlidir.

5-ci sual: Gövdə ətrafında xarici sızmaya nə səbəb ola bilər?

Kök sahəsinin sızması qablaşdırma vəziyyəti, gövdə səthinin vəziyyəti, düzgün tənzimlənməməsi və ya komponentin aşınması ilə bağlı ola bilər. Qablaşdırma sahəsini yoxlamadan və ya xidmət etməzdən əvvəl klapan təcrid olunmalı və təzyiqsizləşdirilməlidir.

S6: Bu klapan digər materiallarla uyğunlaşdırıla bilərmi?

Digər material konfiqurasiyaları istək əsasında mövcuddur. Tələb olunan gövdə, disk, gövdə, oturacaq və digər materiallar mühitə, təzyiqə, temperatura, korroziya şəraitinə və tətbiq olunan standartlara uyğun olaraq göstərilməlidir.

S7: Kotirovka üçün hansı məlumat verilməlidir?

Zəhmət olmasa, klapan ölçüsünü, qoşulma növünü, mühiti, işləmə təzyiqini, temperaturu, miqdarı, material tələblərini, əgər varsa, NACE tələblərini və hər hansı müvafiq təsvirləri və ya layihə spesifikasiyalarını təqdim edin.
