Ötürücü üçün ISO 5211 bazası olan ANSI 300LB Flanşlı Kürə Vana

Ötürücü üçün ISO 5211 Əsaslı ANSI 300LB Flanşlı Kürə Vana, Sinif 300 flanşlı klapan və ötürücü üçün hazır işləmə tələb olunduğu yerlərdə sənaye boru kəmərinin izolyasiyası üçün konfiqurasiya edilmişdir. Onun paslanmayan polad təzyiq sərhədi və daxili komponentləri sadalanan təzyiq və temperatur diapazonu üçün müəyyən edilir, klapan konfiqurasiyası isə tətbiqə uyğun olaraq əl, pnevmatik və ya elektrik əməliyyatı ilə uyğunlaşdırıla bilər.

Shangtai, Wenzhou, Zhejiang, Çində sənaye top klapanları istehsal edir, emal, montaj, təzyiq sınağı, yoxlama və müvafiq məhsul tələblərinə uyğun olaraq son hazırlıq aparılır. Layihə sifarişləri üçün klapan ölçüləri, material konfiqurasiyaları, aktuator tələbləri, çertyojlar və texniki sənədlər istehsaldan əvvəl təsdiqlənə bilər.

Əsas Ölçülər

Valf konstruksiyası və material seçimi

Vana ASTM A351 CF8M (316) konstruksiyasına malik paslanmayan polad gövdədən istifadə edir, top və gövdə isə ASTM A182 F316 kimi göstərilib. Bu materiallar təzyiq sərhədi və əsas islanmış komponentlər üçün ardıcıl paslanmayan polad konfiqurasiyanı təmin edir. 15% doldurucu ilə PTFE-dən ibarət RPTFE oturacağı qeyd olunan iş diapazonu üçün seçilir və sifariş verməzdən əvvəl faktiki proses mühitinə və temperatura qarşı təsdiq edilməlidir.

Paslanmayan Polad Korpus

ASTM A351 CF8M (316) gövdəsi klapanın əsas təzyiq tərkibli strukturunu təşkil edir. Paslanmayan polad konstruksiya material uyğunluğu və korroziyaya davamlılığın mühüm seçim amilləri olduğu sənaye mühitləri üçün nəzərdə tutula bilər.

316 Top və Gövdə

Top və gövdə sadalanan konfiqurasiyaya uyğun olaraq ASTM A182 F316 materialından istifadə edir. Top dörddəbir dönüş axınına nəzarət elementini təmin edir, gövdə isə işləmə momentini tutacaqdan və ya ötürücüdən topa ötürür.

RPTFE oturacaq

RPTFE oturacağı topun ətrafında sızdırmazlıq interfeysini təmin edir. Oturacaq seçimi mühitə, iş temperaturuna, təzyiqə və tələb olunan xidmət şərtlərinə görə yoxlanılmalıdır, çünki klapan oturacağının uyğunluğu müxtəlif proses mayeləri arasında dəyişə bilər.

Sinif 300 Flanşlı Klapanın Konfiqurasiyası

300-cü sinif konfiqurasiyası Sinif 150-dən daha yüksək təzyiq sinfi tələb edən boru kəmərləri sistemləri üçün nəzərdə tutulub. Siyahıda göstərilən maksimum təzyiq 740PSI-dir, lakin icazə verilən iş təzyiqi təkcə nominal sinifdən müəyyən edilməməlidir. Faktiki təzyiq qabiliyyəti klapan ölçüsündən, materialından, temperaturdan və tətbiq olunan təzyiq-temperatur reytinqindən asılıdır.

RF flanşlı ucları uyğun boru kəməri flanşlarına boltlu birləşməni təmin edir. Seçim zamanı borunun nominal ölçüsü, flanş ölçüləri, təzyiq sinfi, üzlük növü, contaların təşkili, boltun spesifikasiyası və mövcud quraşdırma sahəsi boru kəməri sisteminə uyğun olaraq yoxlanılmalıdır.

ISO 5211 Aktuator Montajı

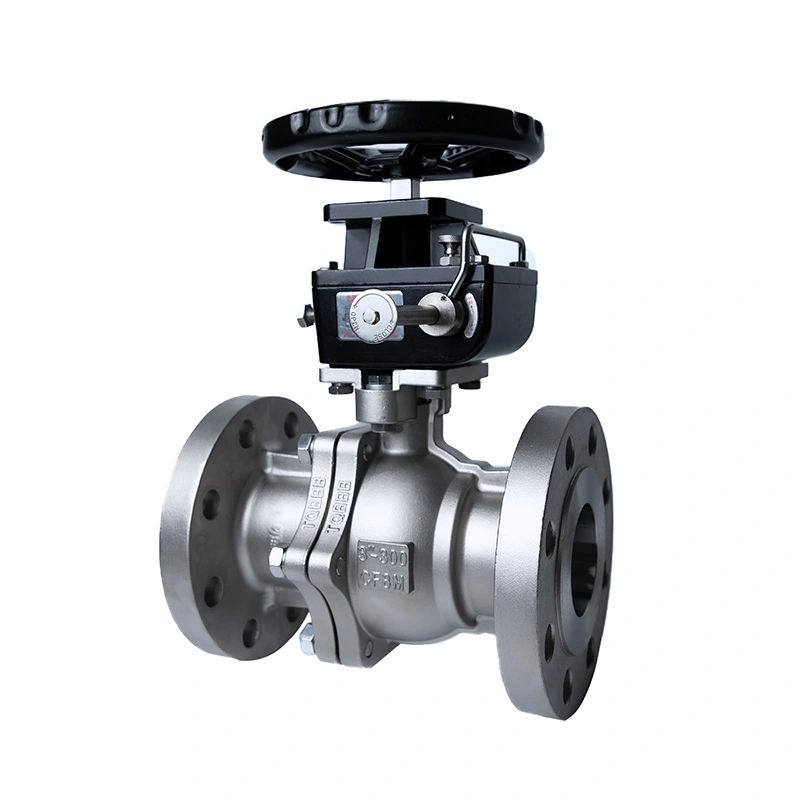

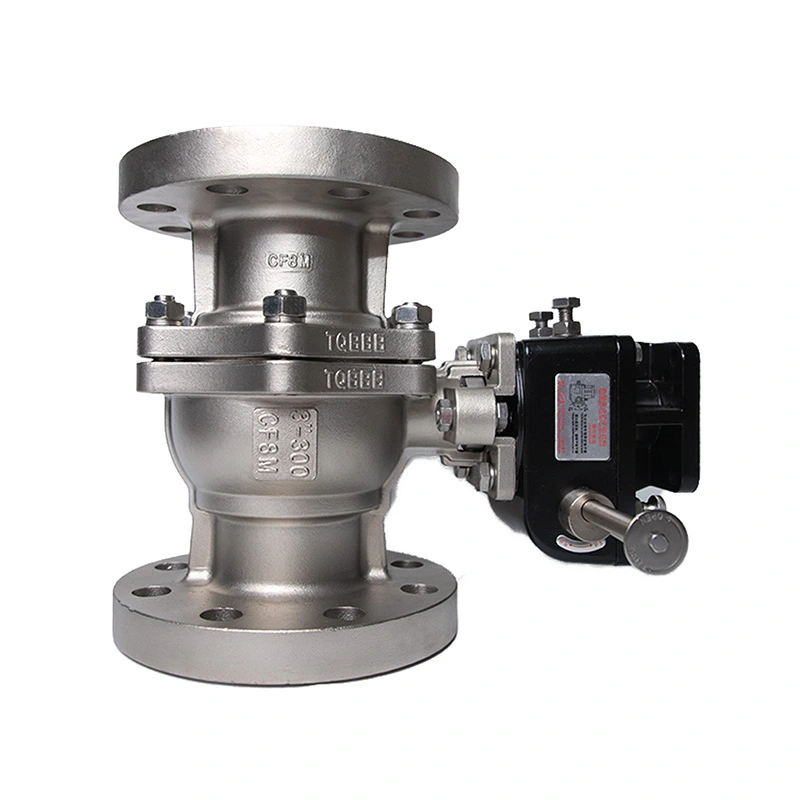

Ötürücü üçün ISO 5211 bazası olan ANSI 300LB Flanşlı Kürə Vana ISO 5211 montaj interfeysi vasitəsilə avtomatlaşdırılmış əməliyyat üçün konfiqurasiya edilə bilər. Ötürücü tək klapan ölçüsünə görə deyil, klapanın işləmə momentinə və faktiki xidmət şərtlərinə uyğun seçilməlidir.

Avtomatlaşdırılmış açma/söndürmə idarəsi üçün pnevmatik və elektrik ötürücüləri nəzərdən keçirilə bilər. İdarəetmə sistemindən asılı olaraq, solenoid klapanlar, limit açarları, mövqe bildiriş cihazları və ya mövqeləndiricilər kimi əlavə komponentlər tələb oluna bilər. Mövcud montaj interfeysi, aktuatorun fırlanma anı, fırlanma bucağı, enerji və ya hava təchizatı və idarəetmə siqnalı montajdan əvvəl təsdiqlənməlidir.

Manual Əməliyyat

Klapanın yerli olaraq işlədildiyi və avtomatik idarəetmə tələb olunmadığı yerlərdə əl ilə işləmə istifadə edilə bilər. Əməliyyat üsulu klapan ölçüsünə, quraşdırma mövqeyinə, işləmə tezliyinə və tələb olunan iş momentinə görə seçilməlidir.

Pnevmatik aktivləşdirmə

Pnevmatik aktuasiya sıxılmış havanın mövcud olduğu və sürətli rüblük əməliyyat tələb olunduğu sistemlər üçün uyğundur. Ötürücü fırlanma momenti klapanın iş şəraiti və oturacaq sürtünməsi üçün müvafiq ehtiyatı ehtiva etməlidir.

Elektrik aktuasiyası

Klapanın elektrik idarəetmə sisteminə inteqrasiyası lazım olduqda elektrik işə salınması istifadə edilə bilər. Ötürücü seçimi zamanı gərginlik, iş dövrü, fırlanma momenti, hərəkət məhdudiyyətləri, əks əlaqə tələbləri və ətraf mühit şəraiti təsdiqlənməlidir.

İstehsal prosesi

1. Texniki Təsdiq

İstehsaldan əvvəl tələb olunan klapan ölçüsü, Sinif 300 reytinqi, gövdə və bəzək materialları, iş mühiti, temperatur, oturacaq konfiqurasiyası, qoşulma ölçüləri, iş üsulu və ötürücü tələbləri nəzərdən keçirilir. Çizimlər və texniki spesifikasiyalar klapan daha böyük boru kəmərləri və ya avtomatlaşdırma layihəsinin bir hissəsi olduqda yoxlanıla bilər.

2. Materialın hazırlanması və yoxlanılması

Daxil olan materiallar və satın alınan komponentlər müvafiq istehsal və yoxlama tələblərinə uyğun olaraq yoxlanılır. Materialın identifikasiyası, ölçüləri, səth vəziyyəti və dəstəkləyici material sənədləri izlənmə tələb edən sifarişlər üçün nəzərdən keçirilə bilər.

3. CNC emal

CNC emal klapan gövdəsi interfeysləri, flanş səthləri, top və gövdə komponentləri, sızdırmazlıq sahələri, bolt dəlikləri və digər dəqiq xüsusiyyətlər üçün istifadə olunur. Ölçü nəzarəti klapan gövdəsi, boru kəməri bağlantısı və əməliyyat komponentləri arasında düzgün uyğunlaşmanın təmin edilməsi üçün vacibdir.

4. Komponentin hazırlanması

Vana topları, sızdırmazlıq səthləri, gövdələr, oturacaqlar, qablaşdırma, contalar, bərkidicilər və digər komponentlər montajdan əvvəl hazırlanır. Səthin işlənməsi və təmizlənməsi tələbləri materialdan və nəzərdə tutulan tətbiqdən asılıdır.

5. Quraşdırma və Prosesdə Təftiş

Daxili komponentlər göstərilən konfiqurasiyaya uyğun olaraq yığılır. Yoxlamalara gövdələrin düzülməsi, topun hərəkəti, möhürləyici komponentin quraşdırılması, flanş ölçüləri, gövdə yığılması və ötürücü qurğunun montaj interfeysi ölçüləri daxil ola bilər.

6. Təzyiq və Funksional Sınaq

Hazır klapanlar müvafiq qabıq təzyiqi və oturacaq sızması testlərinə məruz qalır. İşləmə funksiyası, fırlanma momenti ilə əlaqəli şərtlər, görünüş, işarələmə və digər müəyyən edilmiş yoxlama elementləri də buraxılmazdan əvvəl yoxlanılır.

7. Yekun Yoxlama və Qablaşdırma

Yekun yoxlama məhsulun identifikasiyası, tələb olunan sənədlər, klapan vəziyyəti, qoruyucu örtüklər, aksesuarlar və qablaşdırmanı əhatə edir. Daşıma zamanı zədələnmə riskini azaltmaq üçün flanş üzləri və digər açıq əlaqə səthləri qorunmalıdır.

Tipik Tətbiqlər

Suyun təmizlənməsi və kommunal boru kəmərləri

Seçilmiş materiallar xidmət mühitinə uyğun olduqda, su təmizləyici avadanlıqlarda, kommunal boru kəmərlərində, nasos sistemlərində və əlaqəli sənaye su tətbiqlərində izolyasiya üçün istifadə olunur.

Neft və Qaz Sistemləri

Təzyiq sinfi, materialın spesifikasiyası, oturacaq konfiqurasiyası və müvafiq standartların layihə tələblərinə cavab verdiyi neft və qaz sistemlərində boru kəmərlərinin izolyasiyası və avadanlıq birləşmələri üçün tətbiq edilir.

Kimyəvi emal

Uyğun kimyəvi proses mühitləri üçün təyin edilə bilər. Material seçimində kimyəvi tərkibi, konsentrasiyası, temperaturu, təzyiqi və bədənə, topa, gövdəyə və oturacağa potensial təsirləri nəzərə alınmalıdır.

Enerji və Sənaye Proses Sistemləri

Flanşlı birləşmə və Sinif 300 konfiqurasiyası bu klapanı seçilmiş sənaye prosesi, kommunal xidmətlər və boltli boru kəmərlərinin birləşmələri və dörddəbirdövrəli izolyasiya tələb olunduğu yerlərdə enerji sistemi boru kəmərləri üçün uyğun edir.

Seçim və Quraşdırma Mülahizələri

Klapanın seçilməsi yalnız nominal boru ölçüsündən deyil, faktiki iş şəraitindən başlamalıdır. Sifariş verməzdən əvvəl aşağıdakı məlumatlar təsdiqlənməlidir:

Orta:Mayeni müəyyənləşdirin və onun gövdə, top, gövdə, oturacaq, qablaşdırma və conta materialları ilə uyğunluğunu yoxlayın.

Təzyiq və Temperatur:Normal və maksimum iş təzyiqini, temperatur diapazonunu, təzyiq dəyişmələrini və tətbiq olunan təzyiq-temperatur reytinqlərini təsdiq edin.

Flanş bağlantısı:Klapanın flanşının ölçüsünə, Sinif 300 reytinqinə, RF üzlülüyünə, bolt-deşik quruluşuna, conta növünə və boru kəmərinin flanş ölçülərinə uyğunlaşdırın.

Axın və Port Konfiqurasiyası:Axın tutumu, təzyiq düşməsi və boru kəməri tələblərinə əsasən tam port və ya azaldılmış liman tikintisinin tələb olunduğunu təsdiqləyin.

Aktuator:Avtomatlaşdırılmış klapanlar üçün tələb olunan işləmə momentini, ötürücü növünü, enerji və ya hava təchizatını, idarəetmə siqnalını və əks əlaqə tələblərini təmin edin.

Quraşdırma:Boltlamadan əvvəl boru kəmərinin flanşları düzgün hizalanmalıdır. Klapanı borunun yanlış hizasını kompensasiya etmək üçün məcburi şəkildə işə salmaq olmaz və klapan istismar zamanı müəyyən edilmiş təzyiq və temperatur həddində qalmalıdır.

Test və Sənədləşdirmə

Valf yoxlamasına qabıq təzyiqinin sınağı, oturacaqların sızması sınağı, ölçü yoxlaması, iş yoxlamaları, vizual yoxlama və müvafiq sifariş tələblərinə uyğun olaraq markalanma yoxlaması daxil ola bilər. API 598 bu klapanın sınaqdan keçirilməsi və yoxlanılması üçün təyin edilmişdir.

Technical documentation can be provided according to the product configuration and project requirements. Mövcud sənədlərə məhsulun məlumat cədvəlləri, ölçülü təsvirlər, material məlumatları, yoxlama qeydləri və müvafiq sınaq sənədləri daxil ola bilər.

Tez-tez verilən suallar

S1: Ötürücü üçün ISO 5211 Bazalı ANSI 300LB Flanşlı Kürə Vana nə üçün istifadə olunur?

Ötürücü üçün ISO 5211 Bazalı ANSI 300LB Flanşlı Kürə Vanası sənaye boru kəmərinin izolyasiyası və mayenin avtomatik açılıb-söndürülməsinə nəzarət üçün istifadə olunur. Müəyyən edilmiş təzyiq, temperatur və material məhdudiyyətləri daxilində uyğun su, neft, qaz, kimya, kommunal və sənaye proses tətbiqləri üçün uyğundur.

S2: Sinif 300 o deməkdirmi ki, klapan həmişə 300 psi-də işləyə bilərmi?

Xeyr. Sinif 300 psi-də sabit təzyiq dəyərindən daha çox təzyiq sinfinin təyinidir. İcazə verilən iş təzyiqi klapan materialı, ölçüsü, işləmə temperaturu və tətbiq olunan təzyiq-temperatur reytinqi ilə dəyişir.

3-cü sual: Ötürücü necə seçilməlidir?

Ötürücü klapanın tələb olunan işləmə momentinə, xidmət şərtlərinə, iş tezliyinə və idarəetmə tələblərinə uyğun seçilməlidir. Pnevmatik və ya elektrik işə salınması üçün montajdan əvvəl montaj interfeysi və ötürücü spesifikasiyaları da yoxlanılmalıdır.

S4: Bu klapanla hansı oturacaq materialı verilir?

Siyahıda göstərilən konfiqurasiya oturacaq materialı kimi RPTFE (PTFE+15%fv) istifadə edir. Fərqli mühit və ya temperatur şəraiti fərqli material tələb etdikdə digər oturacaq və ya sızdırmazlıq konfiqurasiyaları nəzərdən keçirilə bilər.

S5: Klapanı pnevmatik və ya elektrik ötürücü ilə təchiz etmək olarmı?

Bəli. Vana əl ilə işləmək üçün konfiqurasiya edilə bilər və ya uyğun pnevmatik və ya elektrik işə salma ilə təchiz edilə bilər. Ötürücü seçimi klapan ölçüsünə, işləmə momentinə, idarəetmə üsuluna və quraşdırma tələblərinə uyğun olaraq təsdiqlənməlidir.

6-cı sual: Kotirovka sorğusu zamanı hansı məlumat verilməlidir?

Faydalı məlumatlara klapan ölçüsü, təzyiq sinfi, mühit, iş təzyiqi, temperatur, gövdə materialı, oturacaq materialı, flanş tələbləri, iş üsulu, ötürücü spesifikasiyalar, kəmiyyət və hər hansı tələb olunan təsvirlər və ya texniki standartlar daxildir.

S7: Texniki təsvirlər və maddi sənədlər təqdim edilə bilərmi?

Bəli. Klapanın konfiqurasiyasına və layihə tələblərinə uyğun olaraq məhsul təsvirləri, ölçü məlumatları, material detalları, yoxlama qeydləri və digər müvafiq texniki sənədlər təqdim edilə bilər.
