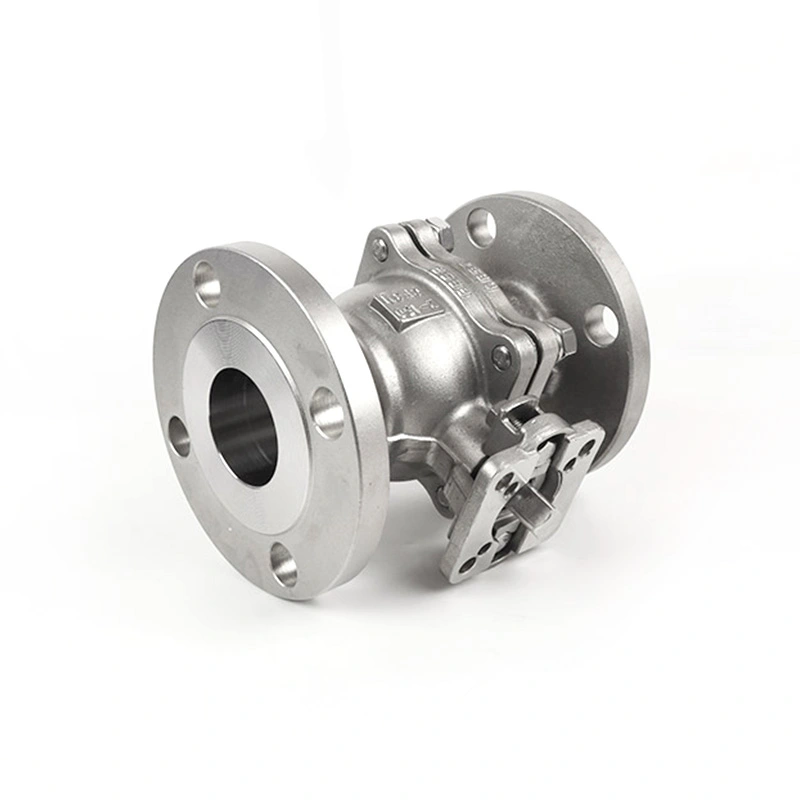

ANSI Class 150 Flanşlı Kürə Vana, Ötürücü üçün ISO 5211 Əsası ilə

Avtomatlaşdırılmış boru kəmərinin izolyasiyası üçün klapan konfiqurasiyası boru kəməri standartına, təzyiq sinfinə, qoşulma ölçülərinə və ötürücü interfeysinə uyğun olmalıdır. Ötürücü üçün ISO 5211 bazası olan ANSI Sinif 150 Flanşlı Kürə Vana, Sinif 150 flanşlı əlaqəni ISO 5211 montaj interfeysi ilə birləşdirir və bu, klapanın əl ilə işləmə və ya qismən dönmə pnevmatik və elektrik işə salınması üçün konfiqurasiya edilməsinə imkan verir. Faktiki klapan və aktuator birləşməsi tələb olunan fırlanma momentinə, iş şəraitinə və boru kəmərinin konfiqurasiyasına uyğun olaraq seçilməlidir.

Shangtai, Wenzhou, Zhejiang, Çində sənaye top klapanları istehsal edir. İstehsal, müvafiq məhsul spesifikasiyasına uyğun olaraq yoxlanılan material və ölçü tələbləri ilə emal, montaj və təzyiq sınaqlarını əhatə edir. Xüsusi klapan konfiqurasiyası tələb olunduqda çertyojlar, material tələbləri və ötürücü məlumatı nəzərdən keçirilə bilər.

Əsas Ölçülər

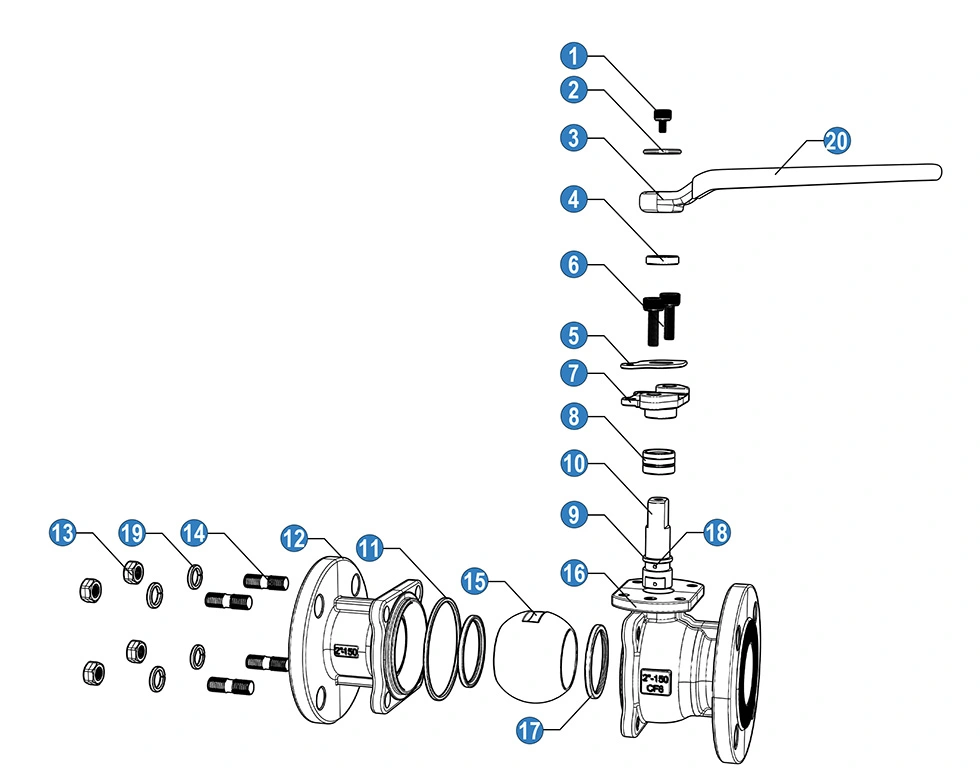

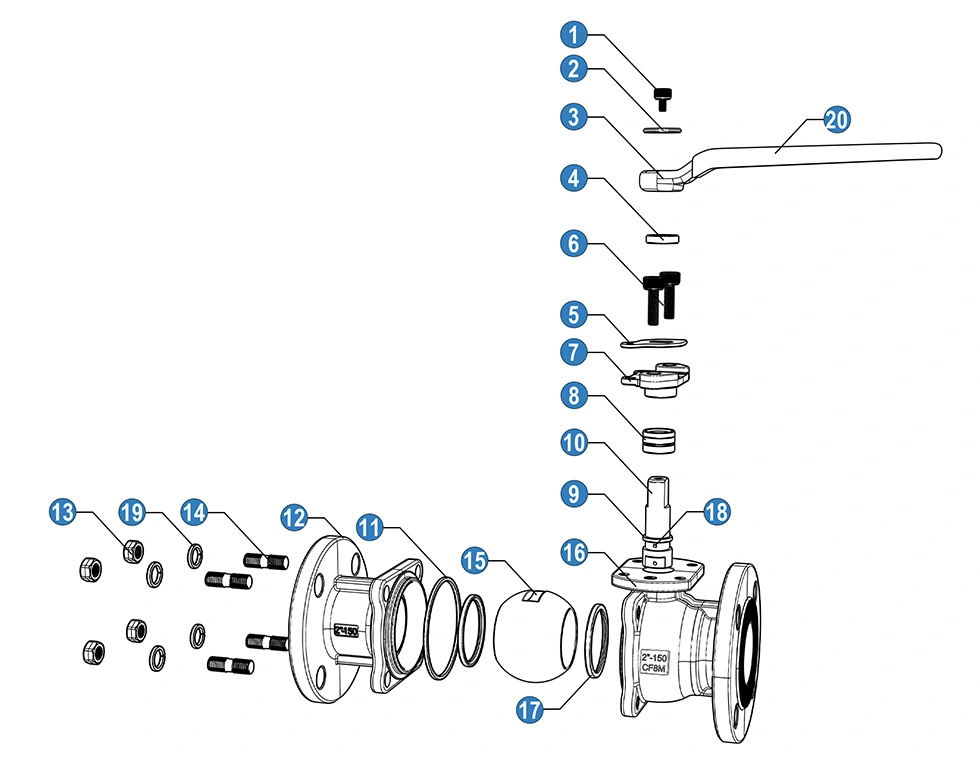

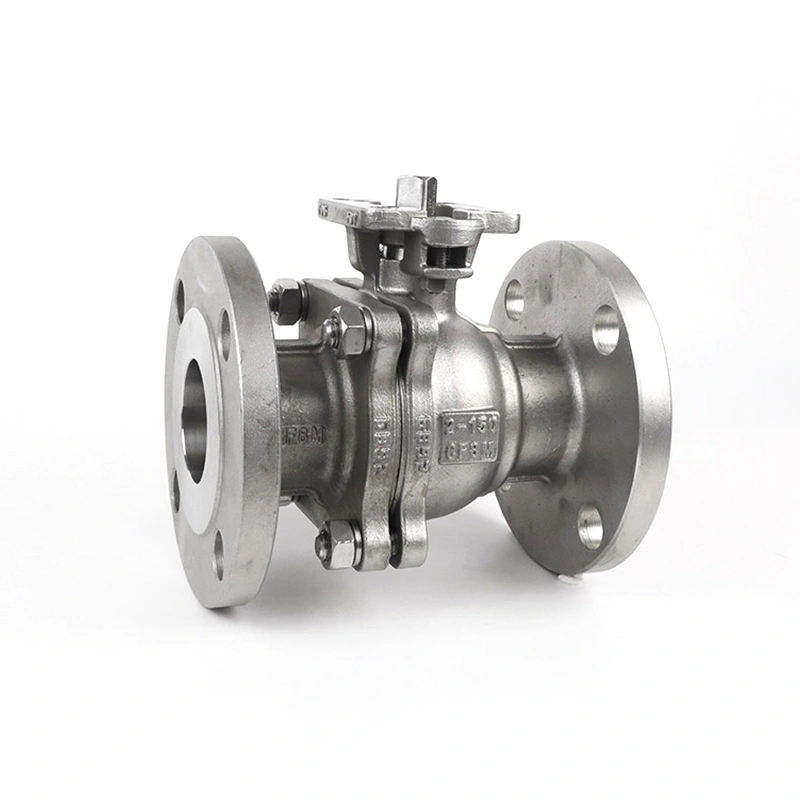

Valf Konstruksiyası və Aktuator İnterfeysi

Vana uyğun RF boru kəməri flanşlarına qoşulmaq üçün flanşlı gövdədən istifadə edir. Əsas spesifikasiyada sadalanan 316 paslanmayan polad korpus, F316 top və F316 gövdəsi əsas material konfiqurasiyasını təmin edir, RPTFE oturacağı isə oturacaq materialının iş mühiti və temperatura uyğun olduğu tətbiqlər üçün nəzərdə tutulub.

ISO 5211 montaj bazası uyğun qismən dönmə ötürücüləri və ya aralıq montaj quruluşunu birləşdirmək üçün standartlaşdırılmış interfeys təmin edir. ISO 5211 ötürmə qurğusunun flanşını və idarəedici komponentin ölçülərini müəyyən edir, ona görə də ötürücü interfeysi tək klapan ölçüsü ilə seçilməkdənsə, klapan montaj ölçüsü və tələb olunan işləmə momenti ilə uyğunlaşdırılmalıdır.

Avtomatlaşdırılmış xidmət üçün klapan fırlanma anı, ötürücü çıxışı, montaj interfeysi, fırlanma istiqaməti və mövcud güc və ya hava təchizatı montajdan əvvəl təsdiqlənməlidir. Limit açarları, solenoid klapanlar, mövqeləndiricilər və digər idarəetmə aksesuarları avtomatlaşdırma sisteminə uyğun olaraq seçilə bilər.

Materiallar və Komponentlərin Konfiqurasiyası

Yuxarıdakı komponent siyahısı bir material konfiqurasiyasını təmsil edir. Məhsulun spesifikasiyası həmçinin 316 paslanmayan polad konfiqurasiyanı təmin edir və islanmış komponentlərin tələb olunan korroziya müqavimətinə və xidmət şərtlərinə uyğun seçilməsinə imkan verir. Material seçimi faktiki satınalma spesifikasiyasına və maye uyğunluğu tələblərinə uyğun olaraq təsdiqlənməlidir.

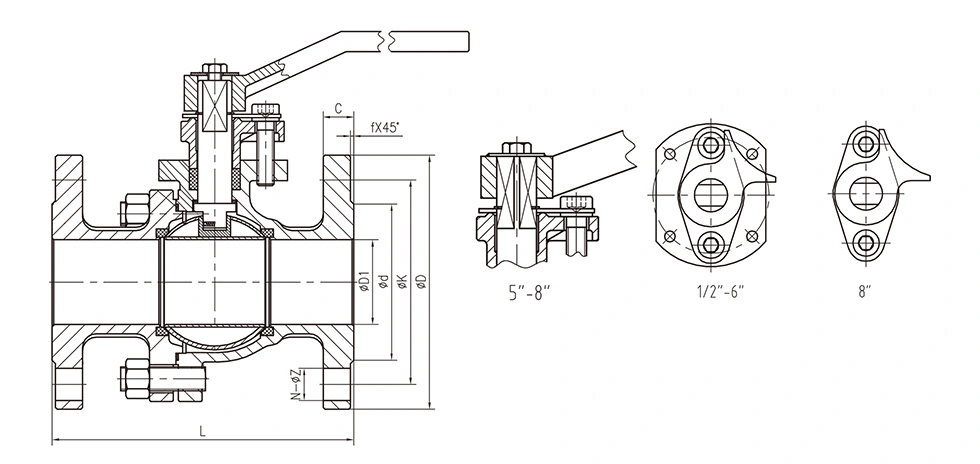

Ümumi Ölçülər:

Əsas Xüsusiyyətlər

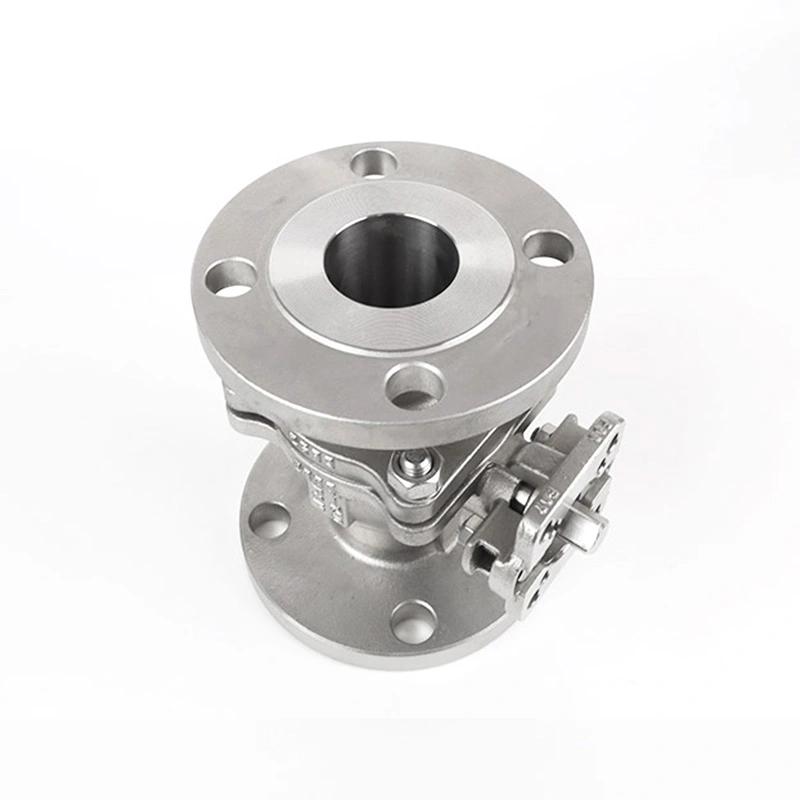

Sinif 150 Flanşlı Boru Kəməri Əlaqəsi

RF flanşlı uc konfiqurasiyası klapan və boru kəməri arasında boltlu əlaqə təmin edir. Quraşdırmadan əvvəl flanşın ölçüsü, bolt-deşik quruluşu, üzlük növü və müvafiq ölçülər birləşdirici boru kəmərinin flanşı ilə uyğunlaşdırılmalıdır. ASME B16.5 NPS 1/2-dən NPS 24-ə qədər olan boru flanşlarını və flanşlı fitinqləri əhatə edir və Sinif 150 flanş ölçülərini və təzyiq-temperatur tələblərini ehtiva edir.

ISO 5211 Aktuator Montajı

Ötürücünün montaj interfeysi qismən dönmə avtomatlaşdırılması üçün nəzərdə tutulub. ISO 5211 uyğun aktuatorları sənaye klapanlarına qoşmaq üçün istifadə olunan qoşma interfeys ölçülərini və idarəedici komponent ölçülərini müəyyən edir. Buna görə montaj ölçüsü və ötürücü qurğunun çıxışı klapanın işləmə anı ilə birlikdə yoxlanılmalıdır.

Paslanmayan poladdan təzyiq-sərhəd komponentləri

Əsas spesifikasiyada gövdə üçün ASTM A351 CF8M (316), top və gövdə üçün ASTM A182 F316 və oturacaq üçün RPTFE istifadə olunur. Bu material birləşməsi seçilmiş materialların tələb olunan kimyəvi və temperatur şərtlərinə cavab verdiyi su, neft, qaz və digər uyğun mühitlər üçün nəzərdə tutula bilər.

Dörddəbir Yandırma/Söndürmə Əməliyyatı

Kürə klapan açıq və qapalı mövqelər arasında hərəkət etmək üçün dörddəbir dönmə mexanizmindən istifadə edir. O, ilk növbədə davamlı tənzimləmədən daha çox izolyasiya xidməti üçün nəzərdə tutulub. Axının tənzimlənməsi tələb olunarsa, seçimdən əvvəl klapan, oturacaq və iş şəraitinin uyğunluğu qiymətləndirilməlidir.

Antistatik konstruksiya

Material siyahılarına klapan konfiqurasiyası üçün antistatik cihaz daxildir. Tətbiq tərəfindən antistatik performans tələb olunduqda, tam klapan spesifikasiyası və müvafiq sınaq tələbləri sifariş sənədləri ilə təsdiqlənməlidir.

Tipik Tətbiqlər

Su müalicəsi:Uyğun su xətlərinin, texnoloji avadanlıqların və flanşlı birləşmənin tələb olunduğu yerlərdə təmizləyici sürüşmələrin izolyasiyası üçün uyğundur.

Neft və qaz sistemləri:Klapanın materialları, təzyiq sinfi və sızdırmazlıq konfiqurasiyası xidmət tələblərinə cavab verdikdə, uyğun neft və qaz boru kəmərləri və avadanlıqlara tətbiq edilir.

Kimyəvi emal:Gövdə, top, gövdə, oturacaq və conta materialları kimyəvi cəhətdən mühitə uyğun olduqda proses mayesinin izolyasiyası üçün istifadə edilə bilər.

Sənaye Proses Avadanlıqları:Ötürücünün montaj interfeysi klapanın avtomatlaşdırılmış sürüşmələrə, manifoldlara və uzaqdan açmaq/bağlamaya nəzarət tələb edən avadanlıqlara daxil edilməsinə imkan verir.

Ümumi boru kəmərinin izolyasiyası:Sinif 150 flanşlı top klapan və əllə və ya avtomatlaşdırılmış bağlama əməliyyatı tələb edən sənaye boru sistemləri üçün uyğundur.

Aktuator seçimi

Ötürücü seçimi yalnız nominal boru ölçüsünə deyil, klapanın tələb olunan işləmə momentinə əsaslanmalıdır. Klapanın ölçüsü, oturacaq materialı, diferensial təzyiq, orta, temperatur və işləmə tezliyi fırlanma momentinin tələbinə təsir edə bilər.

Pnevmatik işə salma üçün mövcud hava təzyiqini, ötürücü çıxış fırlanma momentini, nasazlıq vəziyyətini və nəzarət aksesuarlarını təsdiq edin. Elektrik işə salınması üçün tələb olunan fırlanma momentini, enerji təchizatını, işləmə dövrünü və əks əlaqə tələblərini yoxlayın. ISO 5211 montaj interfeysi də seçilmiş ötürücü və mufta quruluşuna uyğun olmalıdır.

Seçim və Quraşdırma Mülahizələri

Sifariş verməzdən əvvəl nominal ölçüsü, Class 150 təzyiq sinfi, flanş ölçüləri, RF üzlük, iş təzyiqi, temperatur, orta və tələb olunan gövdə və bəzək materiallarını təsdiqləyin. Avtomatlaşdırılmış klapanlar üçün aktuator tipini, tələb olunan fırlanma momentini, montaj interfeysini və idarəetmə tələblərini təmin edin.

Quraşdırmadan əvvəl flanş üzlərini və klapan uclarını zədələnmə və ya çirklənmə üçün yoxlayın. Cütləşmə flanşlarını düzgün şəkildə düzəldin və uyğun conta və müvafiq quraşdırma prosedurundan istifadə edərək boltlar bərabər şəkildə sıxın. Boru kəmərini klapan gövdəsi vasitəsilə hizalamağa məcbur etməkdən çəkinin.

Ötürücü quraşdırıldıqdan sonra klapanı işə salmazdan əvvəl fırlanma istiqamətini və açıq/bağlama limitlərini yoxlayın. Həddindən artıq xarici yüklərin klapan montaj interfeysinə ötürülməməsi üçün tələb olunduqda ağır ötürücülər və ya ötürücü qutular adekvat şəkildə dəstəklənməlidir.

İstifadə ehtiyat tədbirləri

Klapanı müəyyən edilmiş təzyiq və temperatur hədləri daxilində işlədin. Məhsul cədvəlindəki 285PSI dəyəri hər ölçü və temperatur üçün universal icazə verilən təzyiq kimi qəbul edilməməlidir; qüvvədə olan təzyiq-temperatur reytinqi faktiki konfiqurasiya üçün təsdiq edilməlidir.

Klapana daxil olan zibilin və oturacaq və ya möhürləyici səthlərin zədələnməsi ehtimalını azaltmaq üçün istismara verməzdən əvvəl boru kəmərini yuyun.

Tətbiq seçilmiş oturacaq və iş şəraiti üçün texniki cəhətdən qiymətləndirilməyibsə, davamlı tənzimləmə üçün top klapanından istifadə etməyin.

Baxımdan əvvəl boru kəmərini təcrid edin və təzyiqsizləşdirin və klapanın istismara yararlı olduğunu təsdiqləyin. Avtomatlaşdırılmış klapanlar üçün aktuatorun gücünü və ya idarəetmə mənbəyini müvafiq texniki xidmət prosedurunun tələb etdiyi kimi ayırın və ya təcrid edin.

Keyfiyyətin yoxlanılması və sənədləşdirilməsi

İstehsal yoxlaması müvafiq məhsul və sifariş tələblərinə uyğun olaraq materialın yoxlanılması, ölçü yoxlaması, gövdə yığılması və təzyiq sınaqlarını əhatə edə bilər. API 598 klapanların yoxlanılması və sınaq tələbləri üçün istifadə olunur, ASME B16.34 isə müvafiq klapan dizaynı, təzyiq-temperatur və ölçü tələblərinə cavab verir.

İzləmə qabiliyyəti tələb edən layihələr üçün istehsaldan əvvəl material dərəcəsi, klapan spesifikasiyası, sınaq tələbləri və ötürücü konfiqurasiyası təsdiqlənməlidir. Layihə xüsusi klapan və avtomatlaşdırma konfiqurasiyası tələb etdikdə Shangtai texniki təsvirləri və tətbiq məlumatlarını nəzərdən keçirə bilər.

Tez-tez verilən suallar

1. Ötürücü üçün ISO 5211 Bazalı ANSI Sinif 150 Flanşlı Kürə Vana nə üçün istifadə olunur?

Ötürücü üçün ISO 5211 bazası olan ANSI Class 150 Flanşlı Kürə Vana, Sinif 150 flanşlı birləşmə və qismən dönmə ötürücü interfeysinin tələb olunduğu sənaye boru sistemlərində açma/söndürmə izolyasiyası üçün istifadə olunur. Vana ölçüsündən, işləmə momentindən və sistem tələblərindən asılı olaraq əl ilə işləmə və ya avtomatlaşdırılmış idarəetmə üçün konfiqurasiya edilə bilər.

2. Class 150 reytinqi ilə cədvəldə göstərilən maksimum təzyiq arasındakı fərq nədir?

150-ci sinif təzyiq sinfi təyinatıdır, sadalanan 285PSI isə məhsula xas maksimum təzyiq dəyəridir. İcazə verilən iş təzyiqi hər bir iş şəraitinə bir təzyiq dəyərinin tətbiq edildiyini qəbul etməkdənsə, klapan ölçüsünə, materialına, temperaturuna və tətbiq olunan təzyiq-temperatur reytinqinə uyğun olaraq təsdiq edilməlidir.

3. Klapana hansı ötürücü quraşdırıla bilər?

Pnevmatik və elektrik qismən dönmə ötürücüləri montaj interfeysi və çıxış fırlanma momenti klapanla uyğunlaşdıqda nəzərə alına bilər. Müvafiq konfiqurasiya üçün hidravlik işəsalma da nəzərə alına bilər. Ötürücü seçiminə fırlanma momenti, fırlanma, enerji və ya hava təchizatı və nəzarət tələbləri daxil edilməlidir.

4. Niyə RPTFE klapan oturacağı üçün istifadə olunur?

RPTFE təchiz edilmiş məhsul konfiqurasiyasında oturacaq materialı kimi müəyyən edilmişdir. Onun uyğunluğu iş mühitindən, təzyiqdən və temperaturdan asılıdır. Tətbiqdə aqressiv kimyəvi maddələr və ya göstərilən diapazondan kənar temperaturlar varsa, seçimdən əvvəl oturacaq və sızdırmazlıq materialları nəzərdən keçirilməlidir.

5. Flanşlı top klapan sifariş etməzdən əvvəl nə təsdiqlənməlidir?

Valf ölçüsünü, Sinif 150 reytinqini, flanşın standartını və üzlüyünü, orta, təzyiqi, temperaturu, material birləşməsini və işləmə üsulunu təsdiq edin. Avtomatlaşdırılmış klapan üçün ötürücü növü, fırlanma momenti, ISO 5211 montaj ölçüsü və idarəetmə tələbləri də təmin edilməlidir.

6. Vana materialı 316 paslanmayan poladdan dəyişdirilə bilərmi?

Digər material konfiqurasiyaları tətbiqə uyğun olaraq nəzərdən keçirilə bilər. Material seçimində korroziya şəraiti, təzyiq, temperatur və işçi mühitlə uyğunluq nəzərə alınmalıdır. Son gövdə, top, gövdə və oturacaq materialları istehsaldan əvvəl məhsulun spesifikasiyasında təsdiqlənməlidir.
