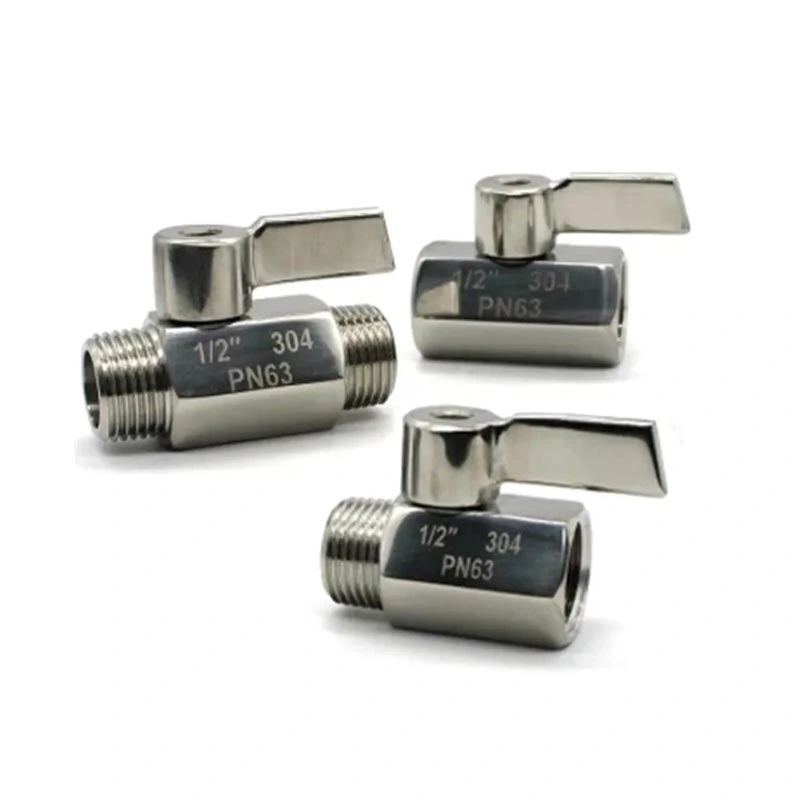

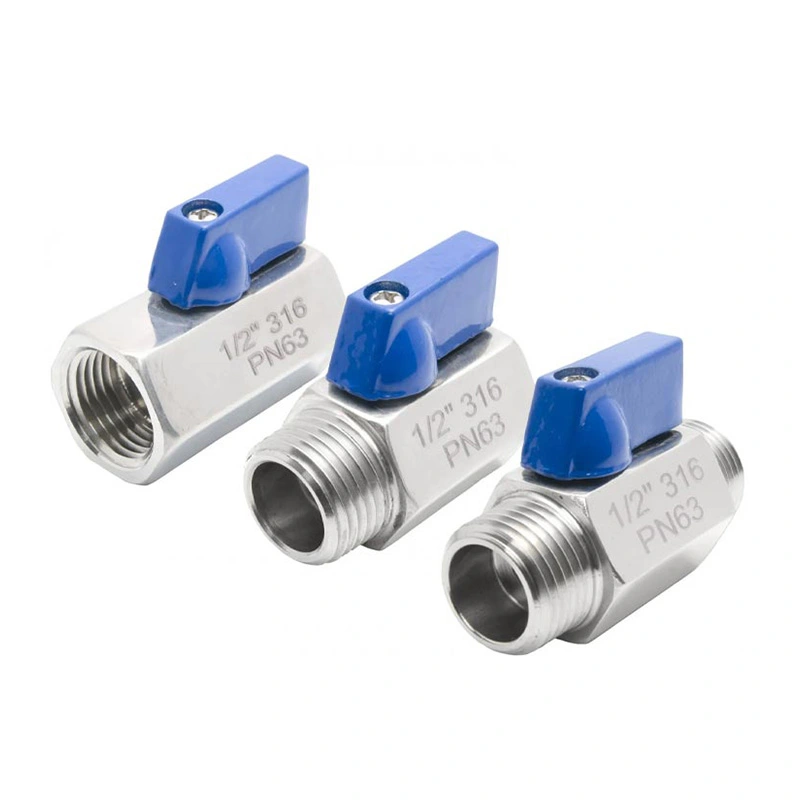

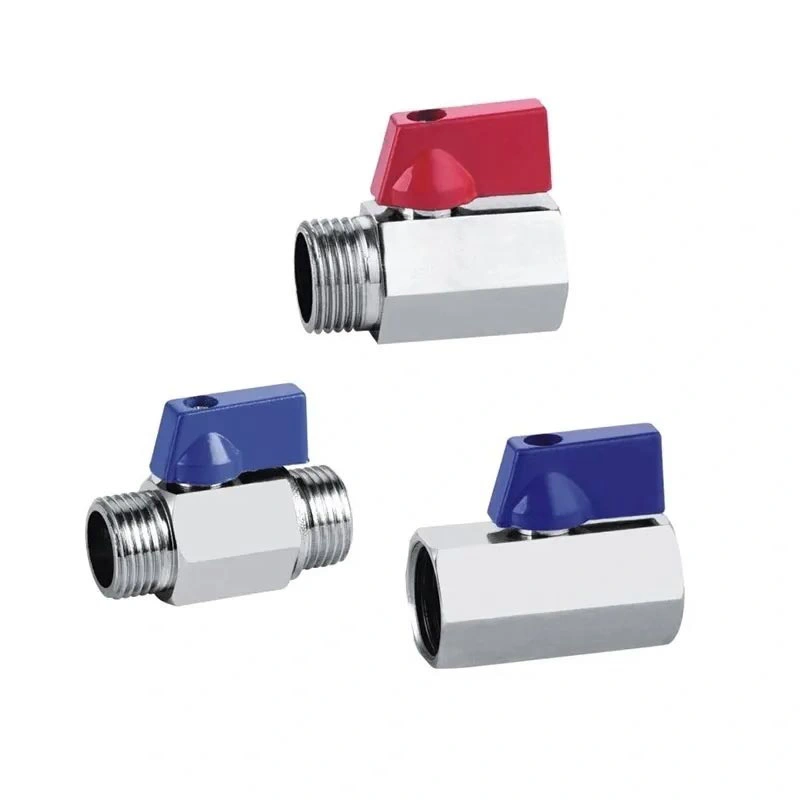

Paslanmayan poladdan hazırlanmış mini top klapan

Paslanmayan poladdan hazırlanmış mini top klapan, yerin məhdud olduğu, lakin dörddəbir növbəli bağlama klapanının tələb olunduğu kompakt boru kəmərləri və avadanlıqlar üçün nəzərdə tutulmuşdur. Paslanmayan poladdan hazırlanmış gövdəsi, yivli NPT və ya BSP birləşmələri və yığcam işləmə tutacağı onu kiçik boru kəmərləri birləşmələri, alətlər və maye ilə işləyən avadanlıqlar üçün uyğun edir. Vana tələb olunan təzyiq, temperatur, mühit və əlaqə spesifikasiyasına uyğun seçilə bilər.

Əsas Ölçülər

Məhsulun strukturu və xüsusiyyətləri

Yığcam dörddəbir dönmə əməliyyatı

Vana yandırma/söndürmə xidməti üçün dörddəbir dönmə top mexanizmindən istifadə edir. Dəstəyin fırlanması topun mövqeyini dəyişir və axın keçidini açır və ya bağlayır. Bu əməliyyat üsulu klapanın tez-tez işlədilməsi və ya sadə bağlama funksiyasının tələb olunduğu tətbiqlər üçün uyğundur.

316 Paslanmayan Polad Konstruksiya

Klapanın gövdəsi ASTM A351 CF8M (316) kimi göstərilib, top və gövdə üçün ASTM A182 F316 istifadə olunur. Bu material birləşməsi korroziyaya davamlılıq və material uyğunluğunun vacib olduğu tətbiqlər üçün paslanmayan polad konstruksiya təmin edir. Faktiki uyğunluq texnoloji mühitə və iş şəraitinə uyğun olaraq yoxlanılmalıdır.

NPT və BSP Yivli Əlaqələr

The valve is available with NPT and BSP threaded connections for integration with compatible piping and equipment. Sifariş verməzdən əvvəl ip növü təsdiqlənməlidir, çünki NPT və BSP ipləri fərqli ip standartlarından istifadə edir və onlar bir-birini əvəz edən birləşmələr kimi qəbul edilməməlidir.

RPTFE Oturacaq Konfiqurasiyası

The standard seat material is RPTFE (PTFE+15%fv). Seat selection should take into account the working medium, operating temperature and pressure. Where the application involves aggressive chemicals or special process fluids, material compatibility should be confirmed before valve selection.

Seçim Mülahizələri

Kiçik bir top klapan seçmək boru ölçüsünə uyğun gəlməkdən daha çox şey tələb edir. İş mühiti, təzyiq, temperatur, əlaqə növü və mövcud quraşdırma sahəsi nəzərə alınmalıdır. Quraşdırılmadan əvvəl klapanın təzyiq və temperatur hədləri faktiki iş şəraitinə uyğun olaraq yoxlanılmalıdır.

Yivli qurğular üçün boru kəmərinin NPT və ya BSP iplərindən istifadə edib-etmədiyini təsdiqləyin. Məhdud girişi olan avadanlıqlar üçün sapın vəziyyətini və klapan ətrafında mövcud boşluğu yoxlayın. Elementin vaxtından əvvəl aşınmasının qarşısını almaq üçün oturacaq və sızdırmazlıq materialları da proses mayesinə uyğun olmalıdır.

Tətbiq Ssenariləri

Paslanmayan Poladdan hazırlanmış Mini Kürə Vanası daha kiçik klapan təşkili tələb olunan kompakt maye sistemlərində və avadanlıqlarda bağlanma xidməti üçün istifadə edilə bilər. Tipik tətbiqlərə aşağıdakılar daxildir:

Su təchizatı və drenaj sistemləri

Pnevmatik avadanlıq və sıxılmış hava xətləri

Ölçmə və sınaq avadanlığı

Kiçik maşın və avtomatlaşdırma avadanlığı

Soyutma sistemləri və filtrasiya qurğuları

Laboratoriya və santexnika qurğuları

Yüngül sənaye maye idarə sistemləri

Quraşdırma və Baxım

Quraşdırmadan əvvəl klapan ölçüsünü, ip növünü, təzyiq dərəcəsini, temperatur diapazonunu və material uyğunluğunu yoxlayın. Boru yivlərini təmizləyin və əlaqə və ya sızdırmazlıq səthinə təsir edə biləcək yad hissəcikləri çıxarın. Seçilmiş əlaqə üçün uyğun iplik möhürləmə üsulundan istifadə edin və həddindən artıq sıxma qüvvəsindən qaçın.

Quraşdırıldıqdan sonra sapı tam dörddəbir dönmə diapazonu ilə işlədin və sistemin işə salınması zamanı əlaqəni sızma üçün yoxlayın. Baxım zamanı daxili komponentləri yoxlamadan və ya dəyişdirmədən əvvəl klapanı təzyiq mənbəyindən təcrid edin.

Keyfiyyət və Sənədləşdirmə

İstehsal yoxlamasına ölçü yoxlamaları, materialın yoxlanılması, montaj yoxlaması və müvafiq məhsul və sifariş tələblərinə uyğun olaraq təzyiq və ya möhürləmə testləri daxil ola bilər. Ölçülərin təsdiqi və layihə seçimi üçün məhsul təsvirləri və texniki spesifikasiyalar təqdim edilə bilər. Lazım gələrsə, material sənədləri və yoxlama qeydləri də təşkil edilə bilər.

Tez-tez verilən suallar

S1: Paslanmayan Poladdan Mini Ball Valve nə üçün istifadə olunur?

A Paslanmayan poladdan hazırlanmış mini top klapanəsasən kompakt boru kəmərlərində, avadanlıqlarda və alət sistemlərində mayenin işə salınması/söndürülməsi üçün istifadə olunur. Müəyyən edilmiş təzyiq və temperatur aralığında uyğun su, hava, yağ və digər sənaye mühitləri üçün uyğundur.

S2: NPT və BSP ipləri arasındakı fərq nədir?

NPT və BSP müxtəlif iplik profilləri və spesifikasiyası ilə fərqli ip standartlarıdır. Vana ipi cütləşən boru və ya fitinqlə uyğun olmalıdır, buna görə də sifariş verməzdən əvvəl tələb olunan ip standartı təsdiqlənməlidir.

Q3: Vana üçün hansı materiallardan istifadə olunur?

Standart konfiqurasiyada gövdə üçün ASTM A351 CF8M (316), top və gövdə üçün ASTM A182 F316 və oturacaq üçün RPTFE (PTFE+15%fv) istifadə olunur. Digər materiallar istəyə görə verilir.

S4: Vana hansı təzyiq və temperaturu idarə edə bilər?

Siyahıda göstərilən maksimum təzyiq 285PSI və temperatur diapazonu -25 ℃ ~ 150 ℃-dir. Faktiki icazə verilən iş şəraiti klapan ölçüsü, orta, temperatur və tətbiq olunan təzyiq-temperatur reytinqinə uyğun olaraq təsdiqlənməlidir.

S5: Sifariş verməzdən əvvəl məhsulun rəsmini tələb edə bilərəmmi?

Bəli. İstehsaldan əvvəl klapan ölçüsünü, əlaqə növünü, quraşdırma ölçülərini və digər tələb olunan parametrləri təsdiqləmək üçün ölçülü təsvirlər və texniki spesifikasiyalar təqdim edilə bilər.

S6: Vana materialı yoxlanıla bilərmi?

Bəli. Materialın yoxlanılması və müvafiq yoxlama sənədləri klapan konfiqurasiyasına və sifariş tələblərinə uyğun olaraq təşkil edilə bilər. Sifariş verərkən müvafiq yoxlamanın həcmi təsdiqlənməlidir.

S7: Müxtəlif materiallar mövcuddurmu?

Bəli. Digər gövdə, top, gövdə, oturacaq və sızdırmazlıq materialı birləşmələri tələb olunan təzyiq, temperatur və orta uyğunluq şəraitində xüsusi iş şəraiti üçün nəzərdən keçirilə bilər.
