Texniki Məlumat: 2000 WOG 2 Parçalı Yüksək Platformalı Kürə Vana - Dizayn Xüsusiyyətləri və Tətbiq Mühitləri

Şəhər qaz təzyiqini tənzimləyən məntəqənin orta təzyiqli çıxış boru kəmərləri 4,0 MPa layihə təzyiqində işləyir. Sistem uzaqdan göndərmə və təcili söndürmə üçün SCADA sistemi ilə inteqrasiya tələb edir. Vanalar sıfır xarici sızma, uzun texniki xidmət tələb olunmayan intervallar təmin etməli və rayona qaz təchizatının pozulmasının qarşısını almaq üçün xətdə xidmət göstərməlidir.

NPT yivli ucları və RPTFE ilə gücləndirilmiş oturacaqları olan CF8 (304 paslanmayan polad) 2000 ədəd WOG 2 hissəli yüksək platformalı top klapanları seçilmiş, birbaşa quraşdırılmış partlayışa davamlı elektrik ötürücüləri ilə təchiz edilmişdir. Klapanın təzyiq göstəricisi faktiki iş təzyiqini xeyli üstələyir.

• Klapanın gövdəsi və möhürləri uzunmüddətli aşağı gərginlik şəraitində işləyir və möhürlərin sürüşməsini xeyli azaldır. Xidmət müddəti daha çox uzanır50%standart PN40 top klapanları ilə müqayisədə.

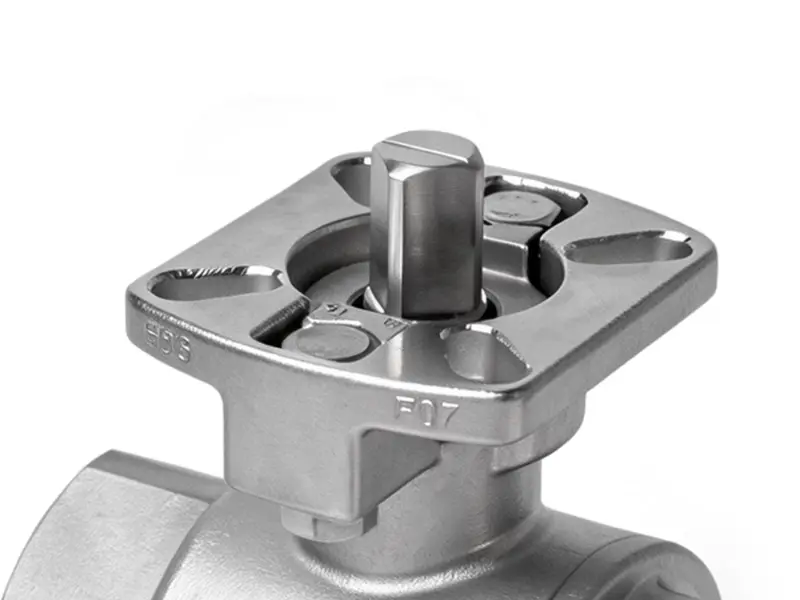

• ISO 5211 standart yüksək platforması adapter mötərizələri olmadan birbaşa ötürücünün quraşdırılmasına imkan verir və quraşdırma vaxtını qısaldır.30%və sabit uzaqdan idarəetmə dəqiqliyi üçün daha yüksək koaksiallığın təmin edilməsi.

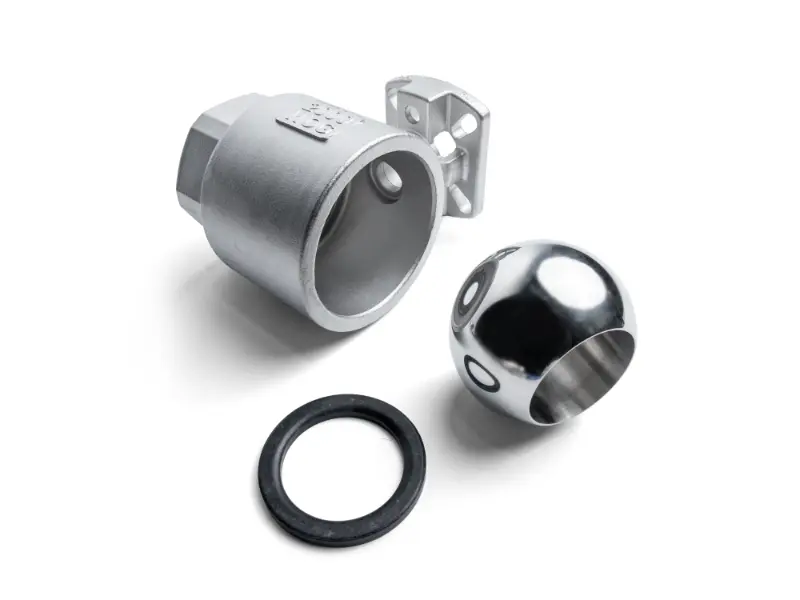

• 2 hissədən ibarət bölünmüş gövdə dizaynı boru kəmərini kəsmədən daxili sökülməni və möhürün dəyişdirilməsini dəstəkləyir və rayonda texniki xidmətin dayanma müddətini azaldır.70%.
• Üzən top iki istiqamətli sızdırmazlıq strukturu sıfır xarici sızma təmin edir, təhlükəsiz qaz ötürülməsini təmin edir və şəhər qazı dizayn spesifikasiyasına uyğun gəlir.

Böyük bir neft emalı zavodunda dövriyyəli soyuducu su sisteminin yüksək təzyiqli qolu 2,5 MPa-da işləyir, boru kəmərində fasilələrlə su çəkic zərbələri ilə. Orijinal standart PN25 top klapanları tez-tez oturacaq sızması və gövdə deformasiyasına məruz qaldı və istismar üçün boru kəmərinin kəsilməsini tələb etdi, bu da istehsalın dayandırılmasına səbəb oldu.

WCB karbon poladdan hazırlanmış 2000 WOG 2 hissəli yüksək platformalı top klapanları ilə əvəz edilmişdir, tam port axını yollarına malikdir və proqramlaşdırılmış açma/söndürmə idarəsi üçün pnevmatik aktuatorlarla qoşalaşmışdır.

• 2000 WOG ağır yük klapan gövdəsi standart PN25 klapanlardan qat-qat üstün su çəkicinə qarşı müqavimət təklif edir və ani su çəkicinə qədər davam edir.10 MPabədən deformasiyası və ya möhür çatışmazlığı olmadan.
• Tam port dizaynı daha az təzyiq itkisi yaradır0,03 MPa, dövriyyə nasosunun yükünü azaltmaqla5%və nəzərəçarpacaq uzunmüddətli enerji qənaəti təmin edir.
• Yüksək platformada birbaşa quraşdırılmış pnevmatik aktuatorlar daha az cavab verir1 saniyə, tez-tez proqramlaşdırılmış keçid əməliyyatları üçün uyğundur.
• 2 hissədən ibarət klapan gövdəsi, boru kəmərinin kəsilməsi və ya istehsalın dayandırılması olmadan miqyası və zibilləri top nüvəsindən təmizləmək üçün tez sökülməyə imkan verir, texniki xidmətin səmərəliliyini ikiqat artırır.

Böyük kommersiya kompleksində vintli su soyuducuları R134a soyuducudan istifadə edir, əsas xətlər 1,8 MPa gücündə işləyir. Soyuducu sızmasının qarşısını almaq üçün klapanların mükəmməl sızdırmazlıq qabiliyyətinə malik olması və binanın avtomatlaşdırılması sistemi (BAS) vasitəsilə qrup nəzarəti üçün elektrik ötürücüləri ilə uyğun olması tələb olunur.

2000 WOG CF8 paslanmayan poladdan 2 hissəli yüksək platformalı top klapanlar, xüsusi soyuducu sızdırmazlıq oturacaqları və birbaşa quraşdırılmış kompakt elektrik ötürücüləri ilə.

• Dəqiq möhürləmə ilə yüksək təzyiqli nominal klapan gövdəsi sıfır soyuducu sızmasına nail olur, soyutma qabiliyyəti itkisini və ətraf mühitə emissiya problemlərini aradan qaldırır.
• Standartlaşdırılmış ISO 5211 yüksək platforma interfeysi soyuducu partiyanın yığılmasının səmərəliliyini artırır30%. Aktuatorlar satışdan sonra daha asan dəyişdirmə üçün xüsusi adapterlər olmadan universal olaraq dəyişdirilə bilər.
• 2 hissədən ibarət konstruksiya boru kəmərlərinin qaynaqlarına zərər vermədən əsaslı soyuducuların əsaslı təmiri zamanı sökülmə və texniki qulluq işlərini asanlaşdırır və texniki xidmət xərclərini aşağı salır.40%.
• Nominal göstəricidən xeyli aşağı olan iş təzyiqi möhürlərin yaşlanmasını əhəmiyyətli dərəcədə yavaşlatır, baxım tələb olunmayan intervalı daha da artırır3 il.

Gündəlik kimya zavodunda səthi aktiv maddə xammalı ötürmə xətti 1,6 MPa gücündə, yüngül korroziyaya məruz qalan mühitlə işləyir. Valflar uzaqdan idarəetməni dəstəkləməli, sökülməsi və təmizlənməsi asan olmalı və partiyaların dəyişdirilməsi üçün gigiyena tələblərinə cavab verməlidir.

Tam port dizaynı, PTFE oturacaqları və partlayışa davamlı pnevmatik ötürücülərlə CF8M (316 paslanmayan polad) 2000 WOG 2 hissəli yüksək platformalı top klapanları.

• 316 paslanmayan polad korpus yüngül korroziyaya davamlıdır. Tam liman dizaynında axın ölü zonaları yoxdur, gündəlik kimyəvi istehsal gigiyena tələblərinə cavab vermək üçün material yığılmasını və pisləşməsini azaldır.
• Depressiv şəraitdə uzunmüddətli aşağı gərginlikli əməliyyat medianın nüfuz etmə riskini və partiyaların dəyişdirilməsi arasında çarpaz çirklənməni aradan qaldırır.
• ISO yüksək platformasında birbaşa quraşdırılmış partlayışa davamlı pnevmatik ötürücülər əlavə modifikasiya edilmədən kimyəvi emalatxananın partlayışdan mühafizə tələblərinə birbaşa cavab verir.
• 2 hissədən ibarət split dizayn daxili təmizləmə və sterilizasiya üçün tez sökülməyə imkan verir, bu da partiyanın dəyişdirilməsinin təmizlənməsi vaxtını azaldır.60%.

İçki istehsal edən zavodda yüksək temperaturlu Təmizləmə (CIP) sistemi 80°C qələvi təmizləyici maddələrlə 3,0 MPa-da işləyir. Vanalar temperatura və korroziyaya davamlı olmalı, etibarlı sızdırmazlığı təmin etməli, avtomatlaşdırılmış proqram nəzarətini dəstəkləməli və qida GMP standartlarına uyğun olmalıdır.

Qida üçün keyfiyyətli 2000 WOG CF8 paslanmayan poladdan 2 hissəli yüksək platformalı top klapanlar, RPTFE ilə gücləndirilmiş yüksək temperatur oturacaqları və birbaşa quraşdırılmış sanitar pnevmatik ötürücülərlə təchiz edilmişdir.

• 3.0 MPa iş təzyiqi 2000 WOG nominal reytinqindən xeyli aşağıdır, hətta yüksək temperaturda da kifayət qədər təzyiq ehtiyatı təmin edir, möhürlərin sıradan çıxması və ya bədən deformasiyası riski yoxdur.
• RPTFE ilə gücləndirilmiş oturacaqlar, yüksək temperaturlu təmizləyici mayelərlə davamlı təmizlənməyə davam edərək, standart PTFE oturacaqlardan iki dəfə artıq xidmət müddəti ilə üstün temperatur və kimyəvi müqavimət təklif edir.
• Yüksək platformalı birbaşa montaj dizaynı ötürücü-klapan interfeysində gigiyenik ölü zonalar yaratmır, təmizlənməsi və dezinfeksiyası asan, qida sənayesinin GMP sertifikatlaşdırma tələblərinə tam uyğundur.
• 2 hissədən ibarət klapan gövdəsi bütün boru kəmərini çıxarmadan daxili təmizliyin yoxlanılması üçün tez sökülməyə imkan verir, müntəzəm yoxlama və texniki xidməti asanlaşdırır.
