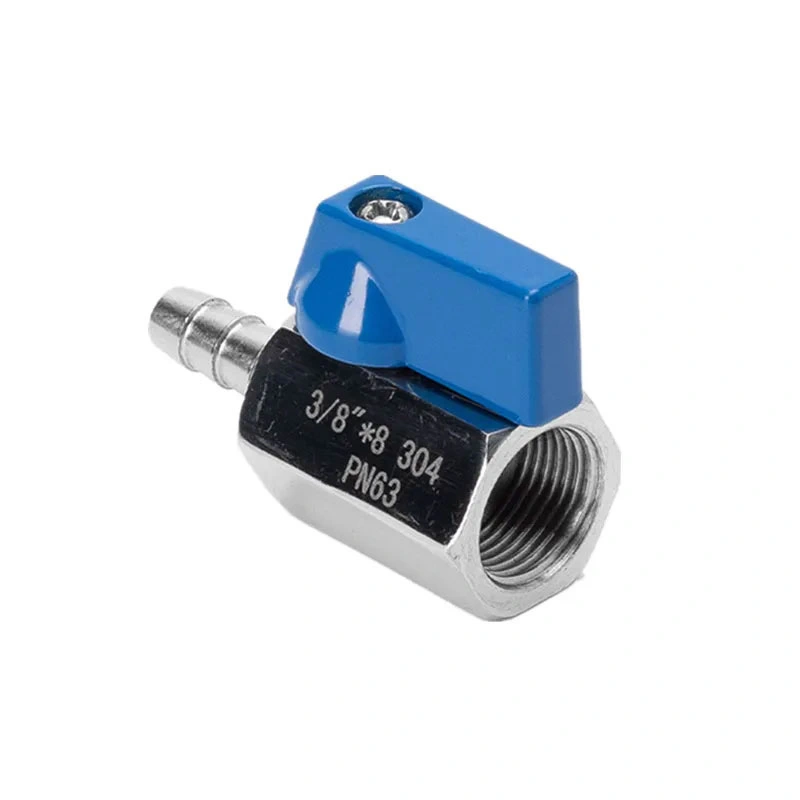

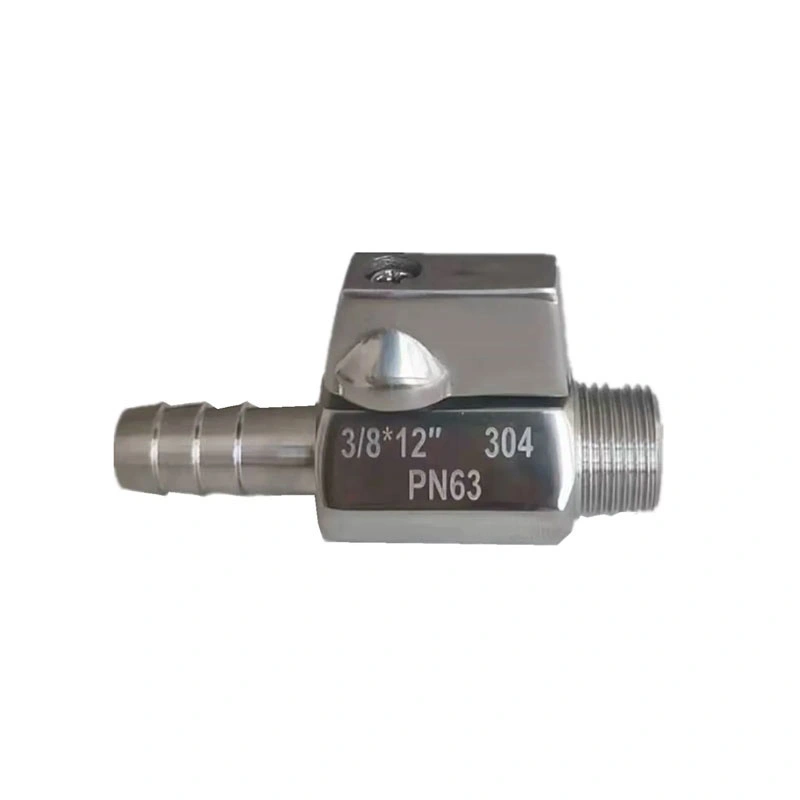

Paslanmayan poladdan yivli məmə şlanqı mini top klapan

Yığcam maye xətləri çox vaxt məhdud quraşdırma məkanında yivli boru kəmərlərini və çevik şlanqları birləşdirə bilən klapan tələb edir. Paslanmayan poladdan yivli məmə şlanqı mini top klapan, yivli məməni şlanq bağlantısı ilə bir montajda birləşdirir və dörddəbir dönmə mexanizmi vasitəsilə rahat yandırma/söndürmə nəzarətini təmin edir. Onun yığcam konfiqurasiyası yerin məhdud olduğu avadanlıq və boru kəmərləri üçün uyğundur.

Əsas Ölçülər

Məhsulun strukturu və xüsusiyyətləri

Yivli və Şlanq Bağlantısı

Vana bir kompakt montajda yivli əlaqəni şlanq nipeli ilə birləşdirir. Yivli tərəf uyğun NPT və ya BSP boru kəməri komponentlərinə qoşula bilər, məmə tərəfi isə uyğun çevik şlanq və sıxac quruluşu üçün nəzərdə tutulub. Şlanqın daxili diametri və qoşulma ölçüləri quraşdırmadan əvvəl təsdiqlənməlidir.

316 Paslanmayan Polad Konstruksiya

Klapanın gövdəsi ASTM A351 CF8M (316) kimi göstərilib, top və gövdə üçün ASTM A182 F316 istifadə olunur. Bu paslanmayan polad konstruksiya material uyğunluğu və korroziyaya davamlılıq tələb olunan tətbiqlər üçün uyğundur. Faktiki uyğunluq iş mühitindən, konsentrasiyadan, temperaturdan və digər xidmət şərtlərindən asılıdır.

Dörddəbir Bağlama

Top mexanizmi dörddəbir növbəli açılış və bağlanma əməliyyatını təmin edir. Dəstəyin mövqeyi klapanın işləmə vəziyyətini göstərir və bu, klapandan yığcam maye sistemlərində birbaşa yandırma/söndürmə izolyasiyası üçün istifadə etməyə imkan verir. Bu klapan dəqiq axın tənzimlənməsi üçün deyil, bağlanma xidməti üçün nəzərdə tutulub.

RPTFE oturacaq

Standart oturacaq RPTFE-dir (PTFE+15%fv). Seçməzdən əvvəl oturacaq materialı proses mühitinə və işləmə temperaturuna uyğun olaraq yoxlanılmalıdır. Xüsusi kimyəvi və ya temperatur uyğunluğu tələb edən tətbiqlər üçün müxtəlif material birləşmələri nəzərdən keçirilə bilər.

İp və Şlanq Bağlantı Seçimi

NPT və BSP fərqli ip standartlarıdır və bir-birini əvəz edə bilən kimi qəbul edilməməlidir. Vana ipi cütləşmə fitinqinə və ya boru kəmərinə uyğun olmalıdır. Şlanq nipelini birləşdirərkən uyğun daxili diametrli şlanq seçin və iş şəraitinə uyğun sıxacdan və ya qoşulma üsulundan istifadə edin.

Məhdud yer olan avadanlıqlar üçün quraşdırmadan əvvəl ümumi klapan ölçülərini və tutacaqların boşluğunu yoxlayın. Hortum, həmçinin klapan bağlantısına həddindən artıq əyilmə, burulma və ya xarici yüklənmədən istiqamətləndirilməlidir.

Tətbiq Ssenariləri

Paslanmayan poladdan yivli məmə şlanqı mini top klapan şlanq bağlantısı və əl ilə bağlanmanın tələb olunduğu kompakt maye xətləri üçün uyğundur. Tipik tətbiqlərə aşağıdakılar daxildir:

Şlanq su təchizatı və drenaj xətləri

Sıxılmış hava və pnevmatik avadanlıq

Filtrləmə, soyutma və təmizləmə avadanlığı

Nasos birləşmələri və drenaj çıxışları

Nümunə götürmə və laboratoriya avadanlığı

Suvarma və çiləmə sistemləri

Yüngül sənaye mayelərinin işlənməsi üçün avadanlıq

Quraşdırma və Baxım

Quraşdırmadan əvvəl klapan ölçüsünü, NPT və ya BSP ip növünü, şlanq bağlantısı ölçüsünü, iş təzyiqini və temperaturu təsdiqləyin. Cütləşmə birləşmələrini təmizləyin və sızdırmazlıq səthlərinin kirdən və ya xarici hissəciklərdən təmizləndiyinə əmin olun. Yivli birləşmələr klapan gövdəsinə həddindən artıq güc tətbiq etmədən müvafiq üsulla sıxılmalıdır.

Quraşdırıldıqdan sonra sistemin işə salınması zamanı şlanq əlaqəsini və yivli birləşməni yoxlayın. Hamar hərəkəti təsdiqləmək üçün sapı tam dörddəbir dönmə diapazonu ilə idarə edin. Baxımdan əvvəl klapanı təzyiq mənbəyindən təcrid edin və bağlı xəttdən qalıq təzyiqi buraxın.

Təzyiq və Temperatur Mülahizələri

Siyahıda göstərilən maksimum təzyiq 285PSI və göstərilən temperatur diapazonu -25 ℃ ~ 150 ℃-dir. Bu dəyərlər klapan ölçüsü, iş mühiti və tətbiq olunan təzyiq-temperatur göstəricisi ilə birlikdə nəzərə alınmalıdır. Sistemdə klapan quraşdırılmazdan əvvəl faktiki iş şəraiti təsdiqlənməlidir.

Texniki Sənədlər

Ölçülərin təsdiqi və layihə seçimi üçün məhsul təsvirləri və texniki spesifikasiyalar təqdim edilə bilər. Material məlumatı, yoxlama qeydləri və digər müvafiq məhsul sənədləri də klapan konfiqurasiyasına və sifariş tələblərinə uyğun olaraq təşkil edilə bilər.

Tez-tez verilən suallar

S1: Paslanmayan poladdan yivli məmə hortumu mini top klapan nə üçün istifadə olunur?

A Paslanmayan poladdan yivli məmə şlanqı mini top klapanyivli boru kəməri birləşməsini çevik şlanq bağlantısı ilə birləşdirən kompakt maye sistemlərində əl ilə yandırma/söndürmə idarəsi üçün istifadə olunur. Müəyyən edilmiş əməliyyat limitləri daxilində uyğun su, hava, yağ və digər mühitlərlə istifadə oluna bilər.

S2: Valf birbaşa çevik şlanqla birləşdirilə bilərmi?

Məmə tərəfi uyğun şlanq bağlantısı və qısqac quruluşundan istifadə edərək uyğun hortuma qoşulmaq üçün nəzərdə tutulmuşdur. Şlanqın ölçüsü, daxili diametri və qoşulma üsulu klapan ölçülərinə və iş şəraitinə uyğunlaşdırılmalıdır.

3-cü sual: NPT və BSP versiyaları mövcuddurmu?

Bəli. Sadalanan iplik standartları NPT və BSP-dir. Sifariş verərkən tələb olunan ip növü göstərilməlidir ki, o, birləşən boruya, fitinqə və ya avadanlıq bağlantısına uyğun olsun.

S4: Bu klapan sıxılmış hava sistemləri üçün uyğundurmu?

Bəli, müəyyən edilmiş təzyiq və temperatur hədləri daxilində uyğun sıxılmış hava tətbiqləri üçün nəzərdə tutula bilər. Valf ölçüsü, qoşulma üsulu və sızdırmazlıq materialları faktiki pnevmatik sistemin tələblərinə uyğun olaraq yoxlanılmalıdır.

S5: Vana gövdəsi üçün hansı materialdan istifadə olunur?

Standart korpus materialı ASTM A351 CF8M (316)-dır. Top və gövdə ASTM A182 F316, oturacaq isə RPTFE (PTFE+15%fv). Digər materiallar istəyə görə verilir.

S6: Sifariş verməzdən əvvəl rəsm tələb edə bilərəmmi?

Bəli. İstehsaldan əvvəl klapan ölçüsünü, ip növünü, şlanqın birləşməsini və quraşdırma ölçülərini təsdiqləmək üçün ölçülü təsvirlər və texniki spesifikasiyalar təqdim edilə bilər.

S7: Vana seçimi üçün hansı məlumat lazımdır?

Lütfən, tələb olunan ölçü, NPT və ya BSP iplik standartı, şlanq ölçüsü, iş mühiti, təzyiq, temperatur və quraşdırma tələblərini təqdim edin. Bu məlumat müvafiq klapan konfiqurasiyasını təsdiq etməyə kömək edir.
