Ötürücü üçün ISO 5211 bazası olan 3PC Kürə Vana 2000WOG

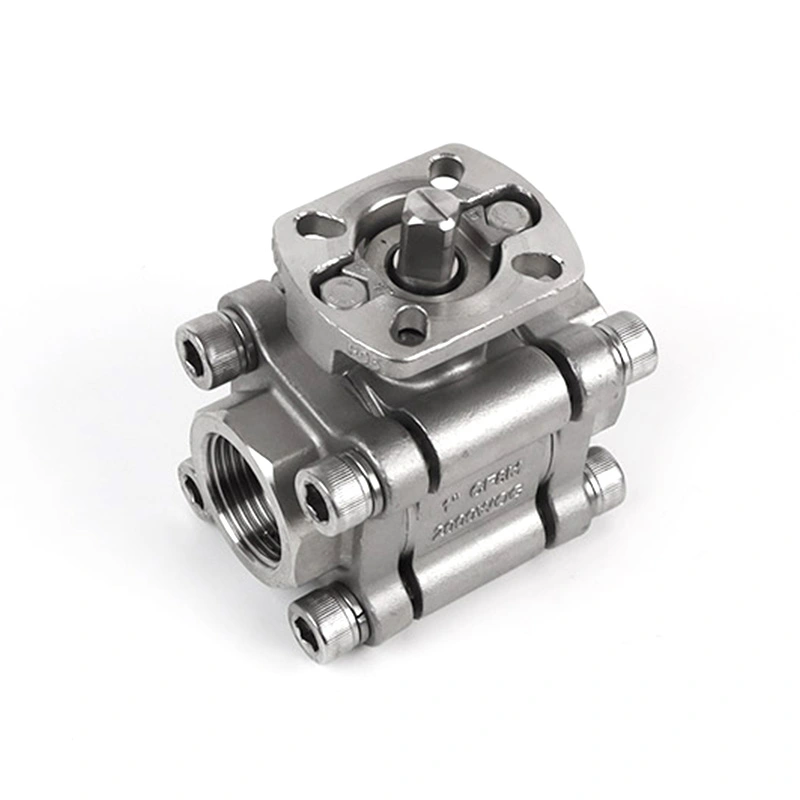

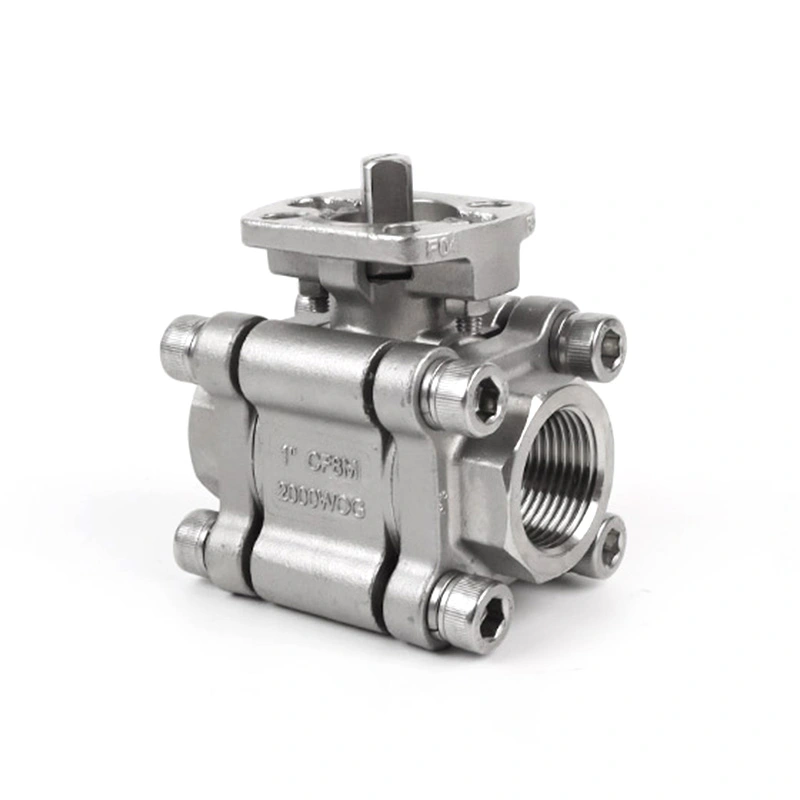

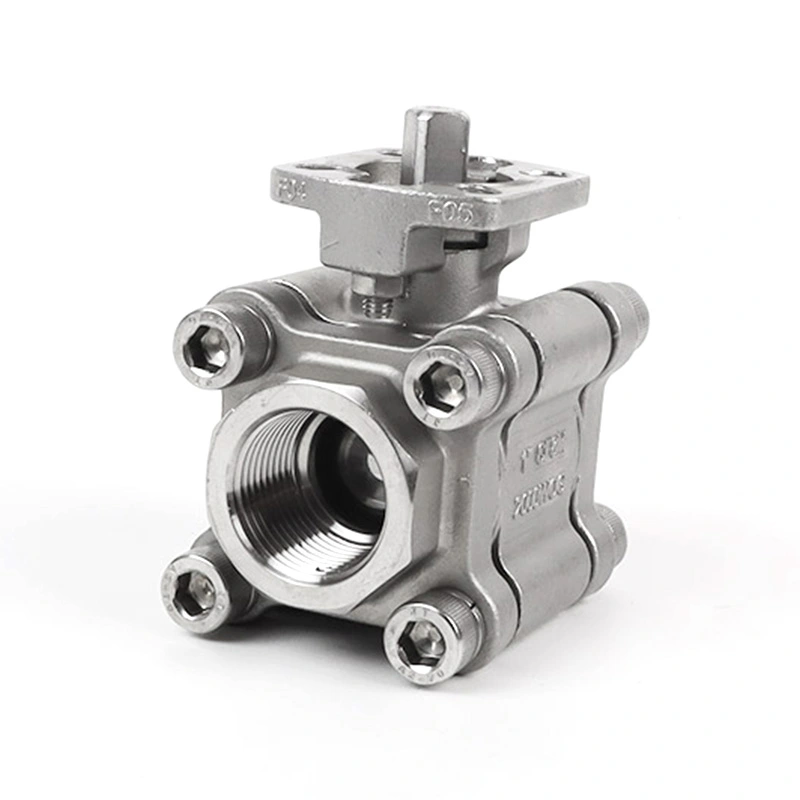

Şantay 3PC Ball Valve 2000WOG ilə ISO 5211 Aktuator üçün baza əl ilə və ya avtomatlaşdırılmış işə salma-söndürmə xidməti üçün nəzərdə tutulmuş üç hissəli paslanmayan poladdan hazırlanmış top klapandır. Valf ötürmə qurğusunun quraşdırılması üçün ISO 5211 montaj bazası olan 316 paslanmayan polad gövdə, top və gövdədən istifadə edir. O, NPT və BSP yivli birləşmələrdə mövcuddur və müxtəlif sənaye mediası və iş şəraiti üçün konfiqurasiya edilə bilər.

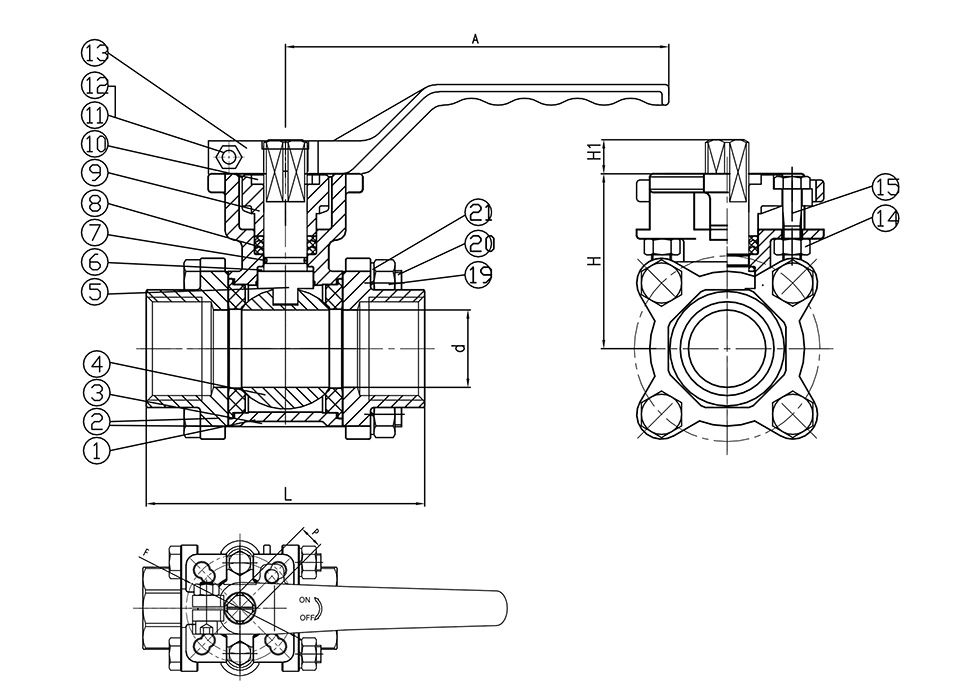

Əsas Ölçülər

Ümumi Ölçülər:

Aktuatorun quraşdırılması

Ötürücü üçün ISO 5211 bazası olan 3PC Ball Valve 2000WOG ötürücü qurğunun quraşdırılması üçün ISO 5211 montaj bazası ilə konfiqurasiya edilmişdir. Ümumi ölçülər cədvəlində göstərilən montaj ölçüləri, o cümlədən F və P, ötürmə mexanizminin uyğunluğunu yoxlayarkən istifadə edilə bilər. Tələb olunan aktuator klapan ölçüsünə, işləmə momentinə və sistem tələblərinə uyğun seçilməlidir.

Üç hissəli gövdə yoxlama və ya dəyişdirmə tələb olunduqda daxili klapan komponentlərinə girişi təmin edir. Paslanmayan polad konstruksiya və RPTFE oturacaq konfiqurasiyası uyğun sənaye mühiti və iş şəraiti üçün seçilə bilər.

Tətbiqlər

Bu klapan sənaye boru kəmərləri sistemlərində, o cümlədən suyun təmizlənməsi, neft və qaz xidməti, kimyəvi emal, sıxılmış hava, avadanlıq sürüşmələri və ümumi texnoloji boru kəmərlərində mayenin işə salınması və söndürülməsi üçün istifadə edilə bilər. Seçməzdən əvvəl gövdə, oturacaq və möhür materiallarından media uyğunluğu təsdiqlənməlidir.

Avtomatlaşdırılmış sistemlər üçün, Ötürücü üçün ISO 5211 Bazalı 3PC Ball Valve 2000WOG tələb olunan idarəetmə üsuluna və işləmə momentinə uyğun olaraq uyğun pnevmatik və ya elektrik ötürücü ilə birləşdirilə bilər.

İstifadəyə dair ehtiyat tədbirləri

1. Quraşdırmadan əvvəl klapan təzyiqi və temperatur göstəricilərinin faktiki iş şəraitinə uyğun olduğunu təsdiq edin.

2. Ötürücü seçməzdən əvvəl ötürücünün montaj ölçülərini və interfeysini yoxlayın.

3. İşləyici mühitə və temperatura uyğun olaraq klapan oturacağını, möhürləri və digər islanmış komponentləri seçin.

4. Klapanın gövdəsinə, sapına və yivli birləşmələrə təsirdən və ya həddindən artıq xarici qüvvədən çəkinin.

5. Quraşdırma, ötürücü qurğunun quraşdırılması və texniki qulluq müvafiq klapan və boru kəməri prosedurlarına uyğun olaraq həyata keçirilməlidir.

Göndərmə və Qablaşdırma

Klapanlar ixraca göndərilmək üçün büzməli kartonlara və kontrplak qutulara qablaşdırılır. Qablaşdırma xüsusiyyətləri klapan ölçüsünə, sifariş miqdarına və daşınma tələblərinə uyğun olaraq tənzimlənə bilər.

Tez-tez verilən suallar

1. Ötürücü üçün ISO 5211 bazası olan 3PC Ball Valve 2000WOG-un maksimum iş təzyiqi nə qədərdir?

Siyahıda göstərilən maksimum təzyiq 1975 PSI-dir. İcazə verilən iş təzyiqi klapan ölçüsü, temperatur, mühit və tətbiq olunan təzyiq-temperatur reytinqinə uyğun olaraq təsdiq edilməlidir.

2. ISO 5211 bazasının məqsədi nədir?

ISO 5211 bazası standartlaşdırılmış ötürücü montaj interfeysini təmin edir. Ötürücü ölçüsü və montaj ölçüləri quraşdırmadan əvvəl klapanın F və P ölçüləri ilə müqayisədə yoxlanılmalıdır.

3. Valf üçün hansı materiallardan istifadə olunur?

Əsas konfiqurasiya gövdə və qapaq üçün CF8M, top və gövdə üçün 316, oturacaq üçün RPTFE və sadalanan digər komponentlər üçün PTFE, Viton və 304 paslanmayan poladdan istifadə edir.

4. Valf pnevmatik və ya elektrik ötürücülərlə istifadə edilə bilərmi?

Bəli. Klapanı aktuatorun işləməsi üçün konfiqurasiya etmək olar. Ötürücü klapan ölçüsünə, işləmə momentinə, montaj interfeysinə və idarəetmə tələblərinə uyğun seçilməlidir.

5. Hansı əlaqə standartları mövcuddur?

Sadalanan əlaqə seçimləri NPT və BSP yivli uclardır. Sifariş verərkən müvafiq əlaqə təsdiqlənməlidir.

6. Digər materiallarla təchiz oluna bilərmi?

Bəli. Tələb olunan təzyiq, temperatur, mühit və komponent konfiqurasiyasına uyğun olaraq digər materiallar tələb əsasında mövcuddur.
