3PC Paslanmayan Polad Kürə Vana 2000WOG Genişləndirilmiş Kök

3PC Paslanmayan Polad Kürə Vana 2000WOG Genişləndirilmiş Gövdə izolyasiya edilmiş boru kəmərləri, basdırılmış qurğular və klapan işləmə nöqtəsinin uzadılması lazım olan digər tətbiqlər. Vana 316 paslanmayan poladdan ibarətdir gövdə, top və gövdə, üç hissəli konstruksiya və NPT və ya BSP yivli birləşmələr. Uzatılmış gövdə imkan verir boru kəmərinin izolyasiya edilmiş və ya basdırılmış hissəsindən uzaqda işlədiləcək klapan.

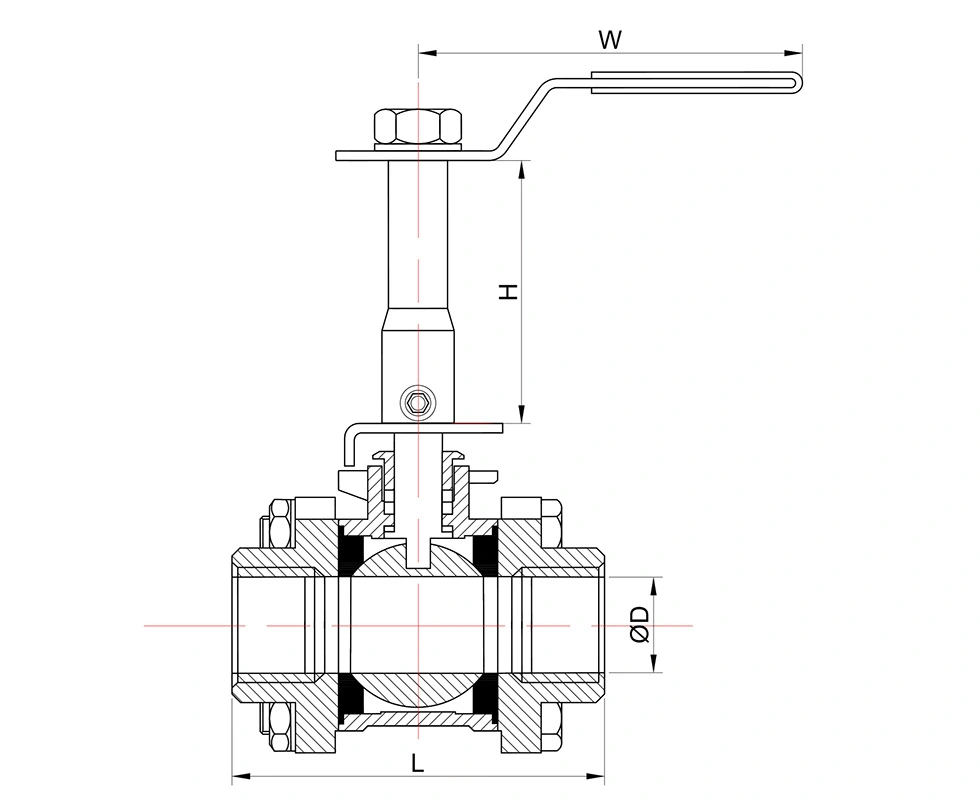

Əsas Ölçülər

Ümumi Ölçülər:

Əsas Xüsusiyyətlər

1. İzolyasiya edilmiş və basdırılmış boru kəmərləri üçün uzadılmış gövdə

Uzatılmış gövdə əməliyyat nöqtəsini boru kəmərinin birləşmə sahəsinin üstündə və ya ondan uzaqda yerləşdirir. Bu konfiqurasiya boru izolyasiyası, yeraltı quraşdırma və ya məhdud giriş standart gövdənin istismarını çətinləşdirdiyi hallarda faydalıdır. Gövdə həmçinin təzyiq xidməti üçün partlamaya qarşı quruluşdan istifadə edir.

2. 316 Paslanmayan Polad Konstruksiya

Korpus ASTM A351 CF8M paslanmayan poladdan hazırlanır, top və gövdə isə ASTM A182 F316 istifadə edir. Bu materiallar uyğun su, neft, qaz və sənaye maye tətbiqləri üçün korroziyaya davamlılıq təmin edir. RPTFE oturacağıdır sadalanan temperatur diapazonu və xidmət şərtləri üçün müəyyən edilmişdir.

3. Üç Parçalı Bədən

Üç hissəli gövdə yoxlama və texniki xidmət üçün daxili komponentlərə giriş imkanı verir. Vana ola bilər oturacağın, möhürlərin və ya digər daxili hissələrin yoxlanılması və ya dəyişdirilməsi lazım olduqda sökülür, bu, üçün faydalıdır. quraşdırılmış boru kəmərləri sistemlərinin saxlanması.

4. 2000WOG təzyiq dərəcəsi

3PC Paslanmayan Polad Kürə Vana 2000WOG Genişləndirilmiş Gövdə yüksək təzyiqli mayenin işə salınması və söndürülməsi üçün nəzərdə tutulmuşdur. məhsul məlumatlarında sadalanan 1975 PSI maksimum təzyiq. Tətbiq olunan iş təzyiqi təsdiqlənməlidir klapan ölçüsünə, temperatura, mühitə və müvafiq təzyiq-temperatur reytinqinə görə.

Standartlar və Keyfiyyətə Nəzarət

Valf ISO 17292/API 608 tələblərinə uyğun olaraq istehsal olunur, təzyiq-temperatur reytinqlərinə istinad edilir ASME B16.34 və API 598-ə uyğun sınaq və yoxlama. İstehsal yoxlamasına daxil olan material daxildir yoxlamalar, təzyiq sınağı, sızdırmazlıq testləri və bitmiş klapan yoxlaması.

Müvafiq klapan konfiqurasiyaları üçün ISO 9001 və CE sənədləri mövcuddur. Material test hesabatları da ola bilər sifariş və sənədlərin tələblərinə uyğun olaraq təmin edilir.

Tətbiqlər

3PC Paslanmayan Polad Kürə Vana 2000WOG Genişləndirilmiş Gövdə uzadılmış klapanın olduğu boru kəməri sistemlərində istifadə edilə bilər. izolyasiya edilmiş texnoloji xətlər, basdırılmış boru kəmərləri, suyun təmizlənməsi, neft və qaz sistemləri daxil olmaqla istismar tələb olunur; kimyəvi emal və ümumi sənaye maye nəzarəti.

Seçməzdən əvvəl boru kəməri mühitini, iş təzyiqini, temperaturu, əlaqə standartını və mövcudluğunu yoxlayın quraşdırma sahəsi. Gövdə, top, gövdə və oturacaq üçün material uyğunluğu da təsdiqlənməlidir.

Tez-tez verilən suallar

1. Uzadılmış gövdə nə üçün istifadə olunur?

Uzatılmış gövdə izolyasiya edilmiş boru kəmərləri, basdırılmış qurğular və klapanın bağlandığı digər yerlərdə istifadə olunur. əməliyyat nöqtəsi boru kəməri birləşməsindən uzaqda yerləşdirilməlidir. Bu, klapan olmadan girişi təmin edir ətrafdakı izolyasiyanın çıxarılması və ya basdırılmış boru kəməri hissəsinin ifşa edilməsi.

2. Valf üçün hansı materiallardan istifadə olunur?

Korpus ASTM A351 CF8M (316), top və gövdə isə ASTM A182 F316-dır. Standart oturacaq RPTFE-dir (PTFE+15%fv). Digər materiallar tələb olunan xidmət şərtlərinə uyğun olaraq mövcuddur.

3. Valf hansı təzyiq və temperatur diapazonunu dəstəkləyir?

Məhsul məlumatlarında 1975 PSI maksimum təzyiq və -25 ℃ ilə 150 ​​℃ temperatur aralığı göstərilir. Faktiki icazə verilir təzyiq klapan ölçüsündən, temperaturdan, mühitdən və tətbiq olunan təzyiq-temperatur reytinqindən asılıdır.

4. Hansı yivli birləşmələr mövcuddur?

Standart dişli birləşmələr NPT və BSP-dir. Digər əlaqə tələbləri uyğun olaraq müzakirə edilə bilər boru kəmərinin spesifikasiyası.

5. Material və sızdırmazlıq komponentləri fərdiləşdirilə bilərmi?

Bəli. İşləmə mühitinə, təzyiqə görə digər gövdə, top, gövdə, oturacaq və sızdırmazlıq materialları verilə bilər və temperatur tələbləri.

6. Hansı sənədlər mövcuddur?

Tətbiq olunan məhsul sənədlərinə material test hesabatları, yoxlama qeydləri və ISO 9001 və ya CE daxil ola bilər müvafiq klapan konfiqurasiyası üçün sənədlər.

7. İxrac üçün klapan necə qablaşdırılır?

Klapanlar ixraca göndərilmək üçün büzməli kartonlara və kontrplak qutulara qablaşdırılır. Qablaşdırma tənzimlənə bilər klapan ölçüsünə, sifariş miqdarına və daşınma tələblərinə görə.
