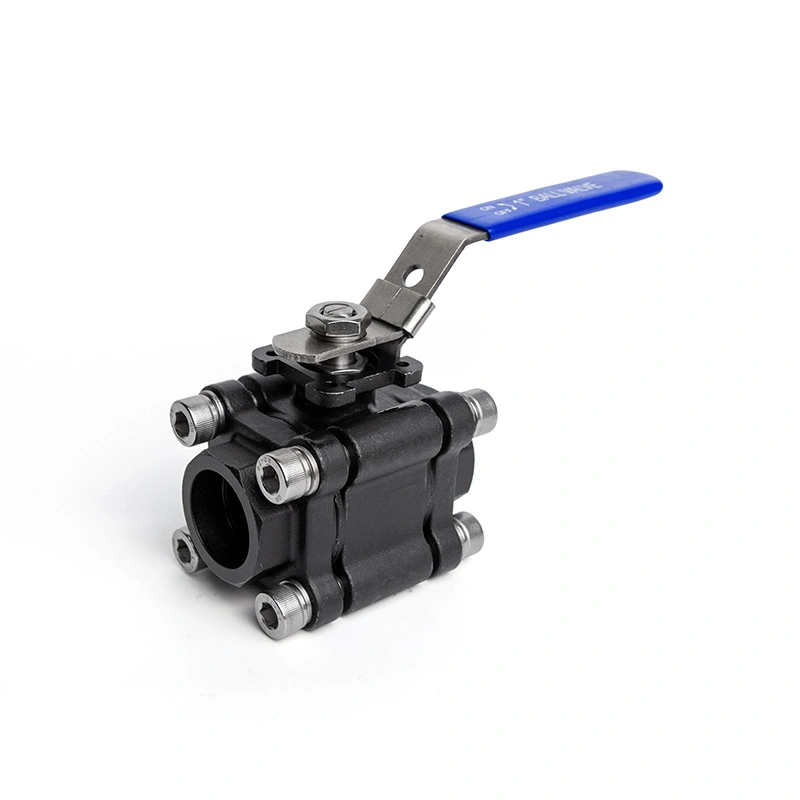

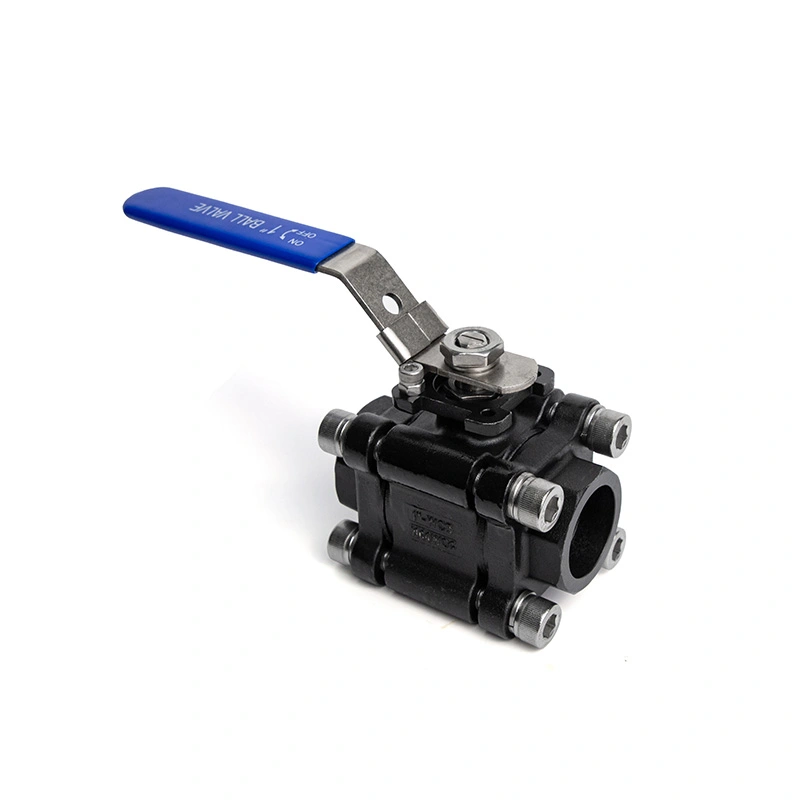

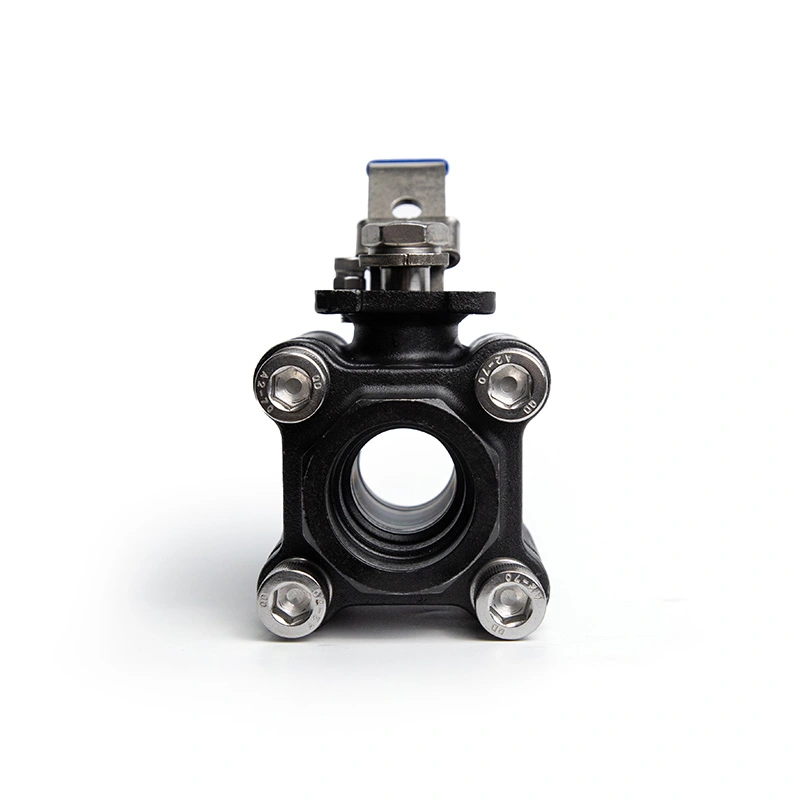

3PC Karbon Polad Kürə Vana 2000WOG

3PC Karbon Polad Kürə Vana 2000WOG izolyasiya edilmiş boru kəmərləri üçün uzadılmış gövdəsi olan üç hissəli top klapandır, basdırılmış qurğular və əməliyyat nöqtəsinin uzadılması lazım olan tətbiqlər. 2000WOG reytinqi və üç hissəli konstruksiya onu yüksək təzyiqli mayenin açılıb-söndürülməsi üçün uyğun edir. Vana sökülə bilər oturacaqların və ya plombların yoxlanılması və dəyişdirilməsi.

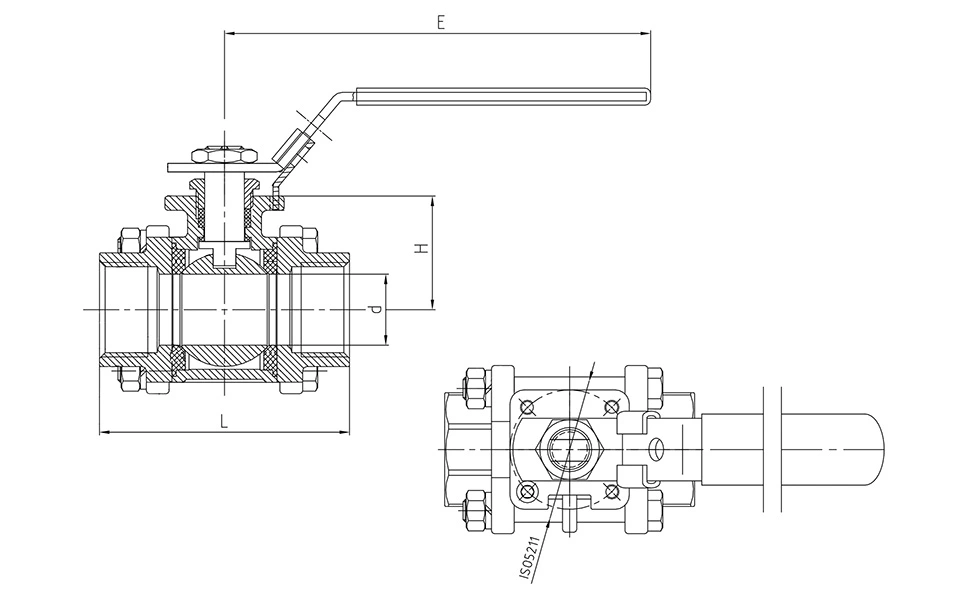

Əsas Ölçülər

N: ANSI B 2.1 NPT uyğun olaraq ip uçları
B: Mövzu BS21 BSP-ə uyğun bitir

Əsas Xüsusiyyətlər

1. Xüsusi Quraşdırma Şərtləri üçün Uzadılmış Gövdə

Uzatılmış gövdə boru kəməri izolyasiya edildikdə, basdırıldıqda və ya quraşdırıldıqda klapanın işləmə nöqtəsinə çıxışı təmin edir məhdud girişi olan yerdə. Püskürmə əleyhinə kök quruluşu, klapan gövdəsinin içərisində gövdəyi saxlamağa kömək edir klapan təzyiq altındadır.

2. Üç hissəli tikinti

Üç hissəli gövdə yoxlama və təmir üçün klapanın açılmasına imkan verir. Oturacaqlar, möhürlər və digər daxili lazım olduqda dəyişdirmək üçün komponentlər əldə edilə bilər. Bu tikinti sənaye boru kəməri üçün praktikdir dövri texniki xidmətin tələb olunduğu sistemlər.

3. 1975PSI Maksimum Təzyiq

The3PC Karbon Polad Kürə Vana 2000WOG1975PSI maksimum təzyiqlə qeyd olunur. The tətbiq olunan iş təzyiqi klapan ölçüsündən, temperaturdan, mühitdən və təzyiq-temperatur reytinqindən asılıdır. The 2000WOG təyinatı müvafiq reytinq şərtləri altında su, neft və qaz xidmətinə aiddir.

4. NPT və BSP Əlaqələri

Vana NPT və BSP yivli birləşmələrlə mövcuddur. Bağlantı seçimi boru kəmərinə uyğun olmalıdır standart və quraşdırma tələbləri.

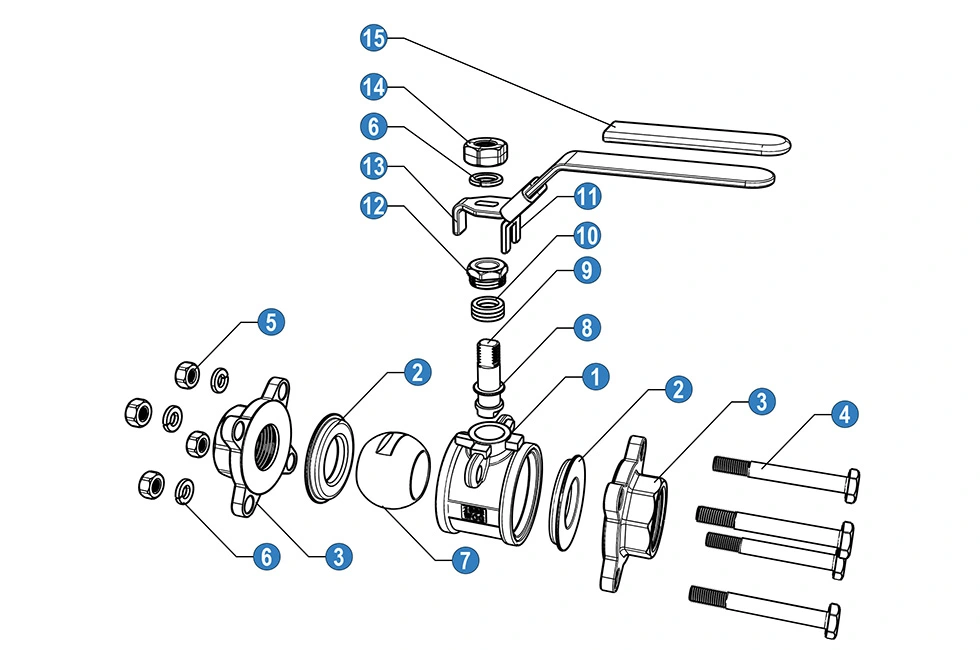

Materiallar və Standartlar

Təchiz edilmiş konfiqurasiya klapan gövdəsi üçün ASTM A351 316, top və gövdə üçün ASTM A182 F316 və RPTFE istifadə edir. Oturacaq üçün (PTFE+15%fv). Tələb olunan xidmət şərtlərinə uyğun olaraq digər materiallar istək əsasında mövcuddur.

Dizayn və istehsal ISO 17292/API 608-ə əsaslanır. Sınaq və yoxlama API 598-ə uyğundur. təzyiq-temperatur reytinqləri ASME B16.34-ə istinad edilir. Göstərilən temperatur aralığı -25 ℃ ilə 150 ​​℃ arasındadır.

Keyfiyyətə Nəzarət

İstehsal yoxlaması daxil olan materialın yoxlanılması, təzyiq testi, sızdırmazlıq testləri və bitmiş klapanları əhatə edir yoxlama. Material test hesabatları və müvafiq məhsul sənədləri vana uyğun olaraq təqdim edilə bilər konfiqurasiya və sifariş tələbləri.

ISO 9001 və CE sənədləri müvafiq konfiqurasiyalar üçün mövcuddur. Material, oturacaq və sızdırmazlıq komponentləri ola bilər həmçinin tələb olunan təzyiq, temperatur və mühitə görə seçilməlidir.

Tətbiqlər

3PC Karbon Polad Kürə Vana 2000WOG sənaye boru kəmərlərində yüksək təzyiqli işə salınma xidməti üçün nəzərdə tutula bilər. sistemlər, o cümlədən suyun təmizlənməsi, neft və qaz, kimyəvi emal, sıxılmış hava və ümumi maye nəzarəti. The İzolyasiya və ya quraşdırma dərinliyi standart klapan sapını çətinləşdirdiyi hallarda uzadılmış gövdə xüsusilə faydalıdır giriş.

Seçməzdən əvvəl, iş təzyiqini, temperaturu, mühiti, klapan ölçüsünü, əlaqə növünü və mövcudluğu təsdiqləyin quraşdırma sahəsi. Gövdə, top, gövdə və oturacaq üçün material uyğunluğu yoxlanılmalıdır.

Tez-tez verilən suallar

1. 3PC Carbon Steel Ball Valve 2000WOG-un maksimum iş təzyiqi nədir?

Məhsul məlumatlarında 1975PSI maksimum təzyiq göstərilir. Faktiki icazə verilən iş təzyiqi təsdiqlənməlidir klapan ölçüsünə, temperatura, mühitə və tətbiq olunan təzyiq-temperatur reytinqinə görə.

2. Uzadılmış gövdə nə üçün istifadə olunur?

Uzatılmış gövdə izolyasiya edilmiş boru kəmərləri, basdırılmış qurğular və klapanın işlədiyi yerlər üçün istifadə olunur. nöqtə boru kəməri birləşməsindən uzaqda yerləşdirilməlidir.

3. Hansı yivli birləşmələr mövcuddur?

NPT və BSP yivli birləşmələr mövcuddur. Bağlantı boru kəməri standartına uyğun seçilməlidir və quraşdırma tələbləri.

4. Vana materialları fərdiləşdirilə bilərmi?

Bəli. Tələb olunan mühitə, təzyiqə görə digər gövdə, top, gövdə, oturacaq və sızdırmazlıq materialları verilə bilər və temperatur.

5. Hansı sənədlər təqdim edilə bilər?

Klapana uyğun olaraq material test hesabatları və müvafiq yoxlama və ya məhsul sənədləri təqdim edilə bilər konfiqurasiya və sifariş tələbləri. ISO 9001 və CE sənədləri müvafiq konfiqurasiyalar üçün mövcuddur.

6. İxrac üçün klapan necə qablaşdırılır?

Klapanlar ixraca göndərilmək üçün büzməli kartonlara və kontrplak qutulara qablaşdırılır. Qablaşdırma xüsusiyyətləri ola bilər klapan ölçüsünə, miqdarına və daşınma tələblərinə uyğun olaraq tənzimlənir.
