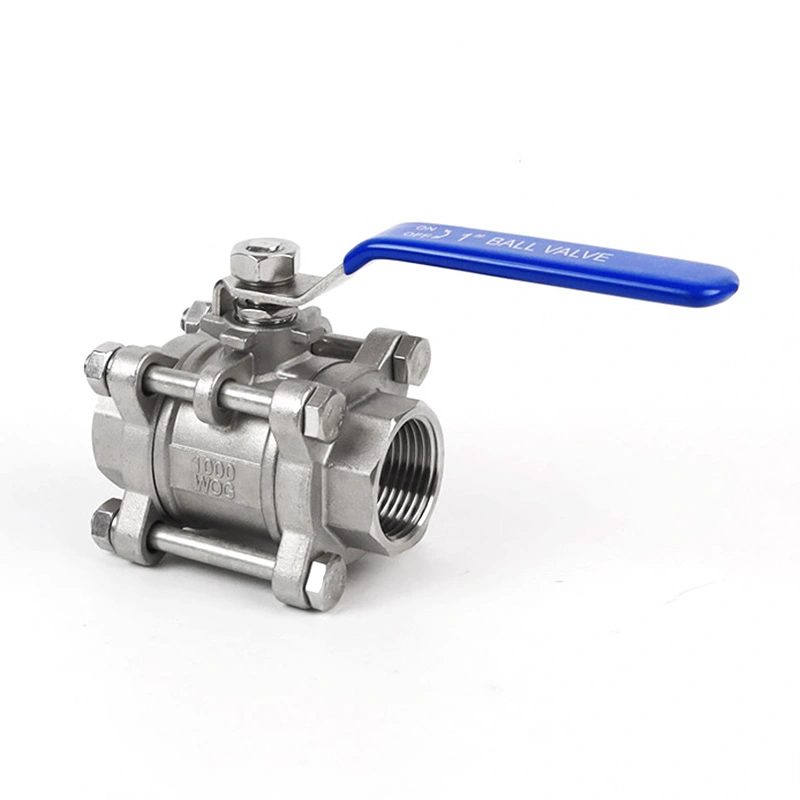

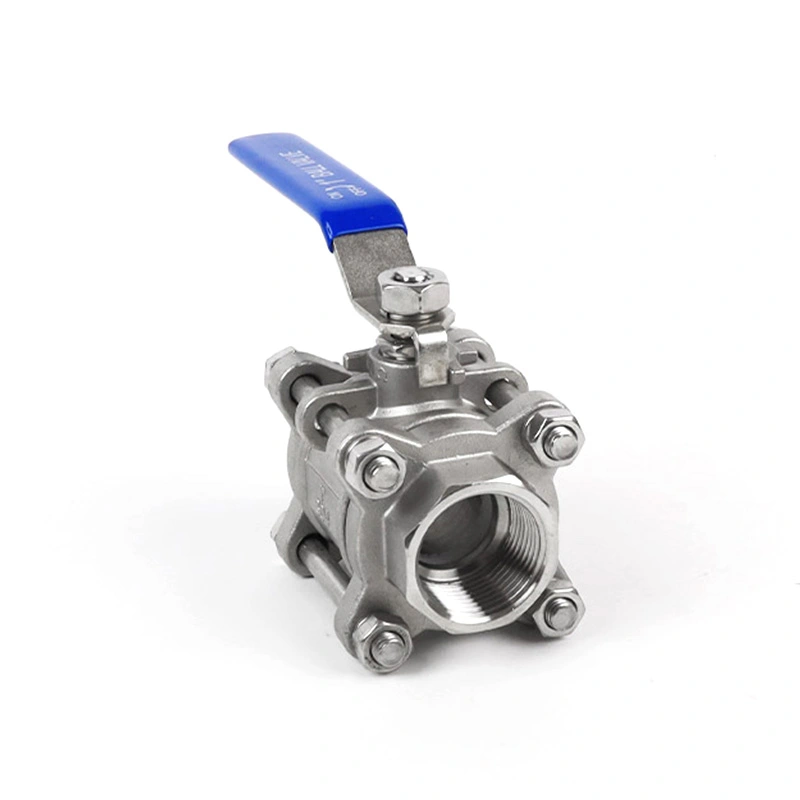

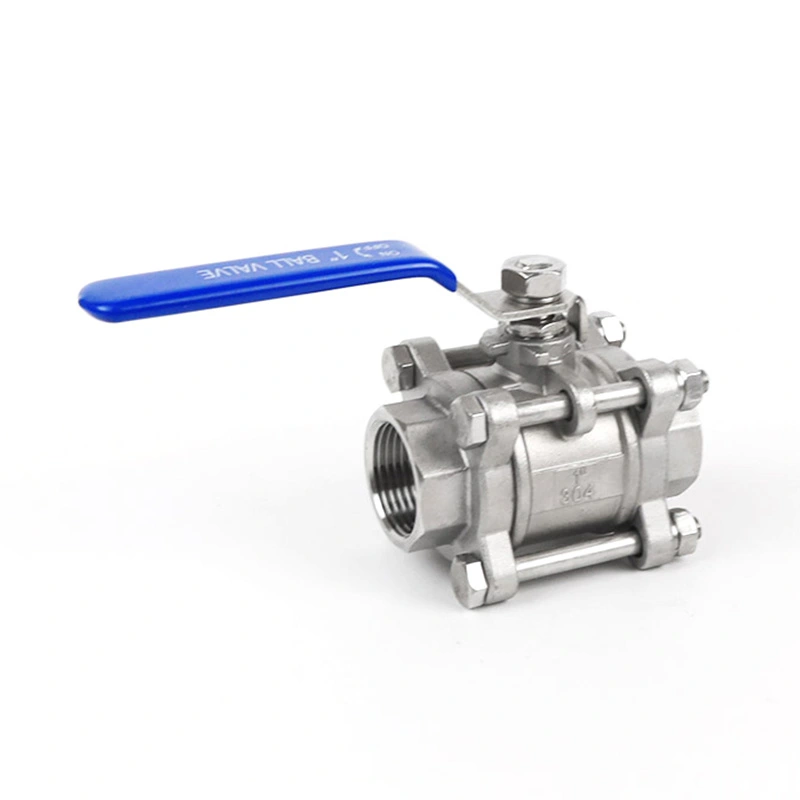

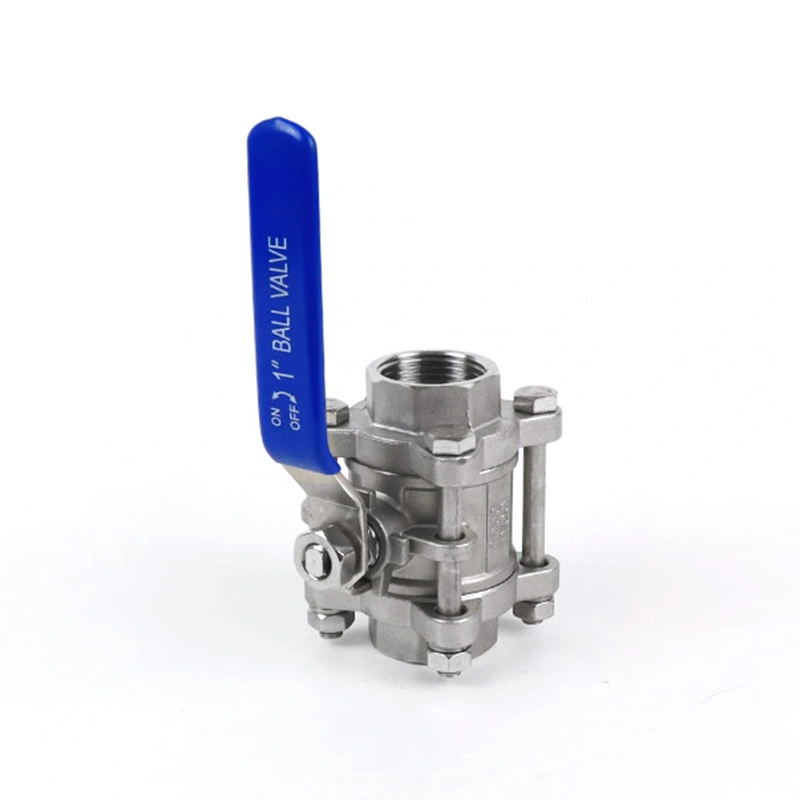

Kilidləmə Cihazı ilə 3PC Ağır İstifadəyə Dair Kürə Vana

Şangtai 3PC Kilidləmə Cihazı ilə Ağır İstilik Ball Valve təhlükəsiz bağlanma və idarə olunan əl əməliyyatı tələb edən sənaye boru kəməri sistemləri üçün nəzərdə tutulmuşdur. Üç hissədən ibarət konstruksiya texniki xidmət üçün daxili komponentlərə çıxışı təmin edir, kilidlənə bilən tutacaq isə klapanların planlaşdırılmamış işləməsinin qarşısını alır. İşçi mühitə və tətbiq tələblərinə uyğun olaraq müxtəlif oturacaq, möhür, təzyiq və temperatur konfiqurasiyaları təmin edilə bilər.

Üstünlüklər

1. Ağır Yük daşıyan üç hissəli tikinti

Gücləndirilmiş üç hissəli gövdə möhkəm klapan konstruksiyası tələb olunan sənaye boru kəmərlərinə xidmət üçün nəzərdə tutulmuşdur. Üç hissəli dizayn, həmçinin bütün klapan gövdəsini boru kəmərindən ayırmadan klapanı yoxlama və ya texniki xidmət üçün açmağa imkan verir.

2. İdarə olunan əməliyyat üçün kilidlənə bilən tutacaq

İnteqrasiya edilmiş kilidləmə cihazı sapı seçilmiş klapan mövqeyində saxlamağa kömək edir və təsadüfi və ya icazəsiz əməliyyat riskini azaldır. Bu xüsusiyyət istismar və ya texniki xidmət zamanı klapan mövqeyinə nəzarət edilməli olan sənaye sistemlərində faydalıdır.

3. Püskürməyə qarşı Gövdə Dizaynı

Klapanın təzyiq altında olduğu zaman sapın boşaldılmasının qarşısını almaq üçün gövdə daxili olaraq saxlanılır. Bu konstruksiya sənayenin yandırma/söndürmə xidməti üçün əlavə təhlükəsizlik funksiyasını təmin edir.

4. Paslanmayan Polad Material Seçimləri

Standart material konfiqurasiyasına gövdə, top, gövdə və digər komponentlər üçün SS316 və SS304 seçimləri daxildir. PTFE sadalanan konfiqurasiyada top oturacağı, sürtünmə halqası və gövdə qablaşdırması üçün istifadə olunur. Material seçimi iş mühitinə, təzyiqə və temperatura uyğun olmalıdır.

5. Təzyiq və Temperatur İmkanı

Vana sadalanan konfiqurasiyaya uyğun olaraq CL150 təzyiq sinfi, maksimum 540 PSI təzyiq və -25 ℃ ilə 150 ​​℃ temperatur diapazonu ilə müəyyən edilir. Seçimdən əvvəl faktiki icazə verilən iş təzyiqi tətbiq olunan təzyiq-temperatur şərtlərinə uyğun olaraq yoxlanılmalıdır.

6. Zavod istehsalı və keyfiyyətə nəzarət

Shangtai öz fabrikində klapan istehsalı, emal, montaj, yoxlama və təzyiq sınaqlarını idarə edir. Material sənədləri və müvafiq CE və ISO 9001 sertifikatları məhsul və sifariş tələblərinə uyğun olaraq təmin edilə bilər.

Əsas Ölçülər

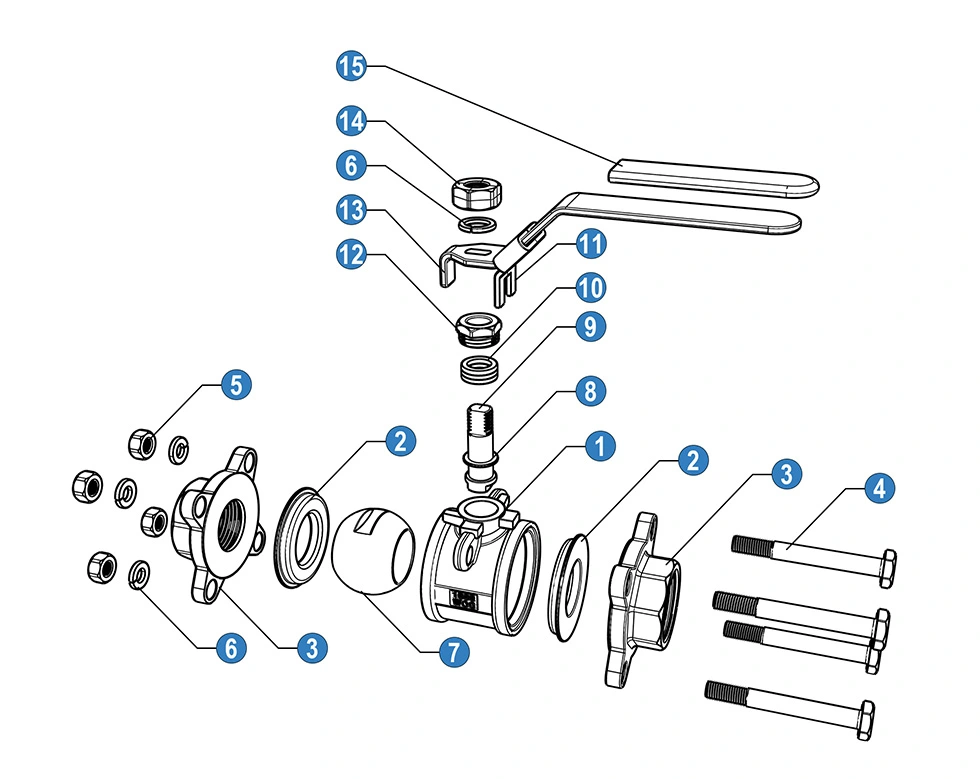

Materiallar və Komponentlər

* N: ANSI B 2.1 NPT uyğun olaraq ip uçları

* B: İp BS21 BSP uyğun olaraq bitir

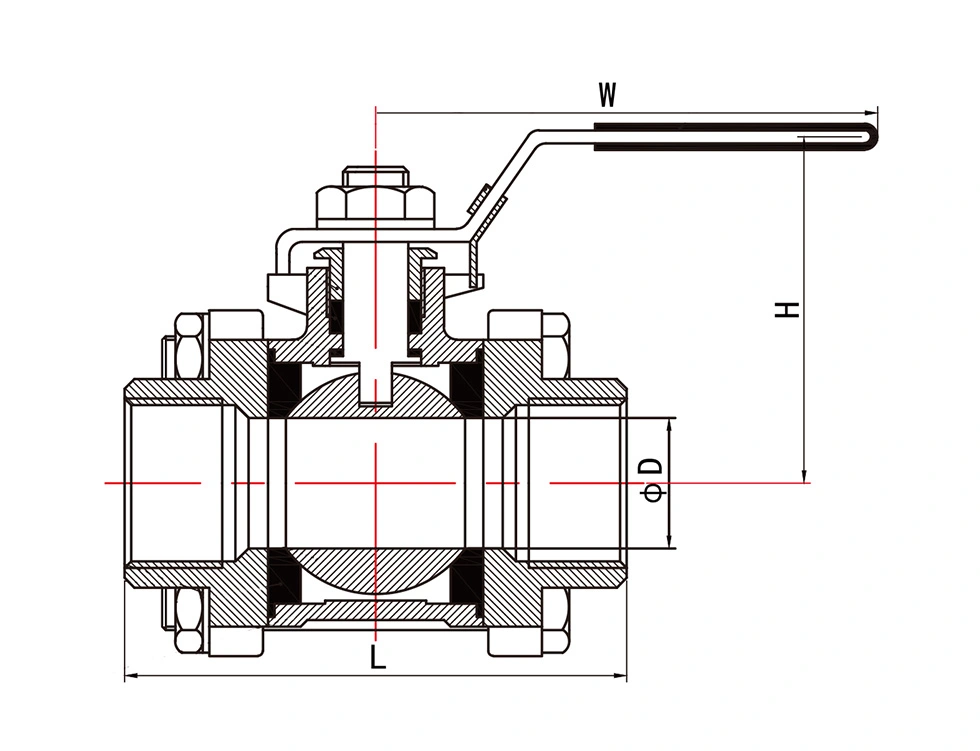

Ümumi Ölçülər

Kv Dəyərləri

Kv (m3/saat) = Vana boyunca 1 bar təzyiq düşməsi yaradan suyun kubmetrlə saatda axın sürəti.

Tətbiqlər

Kilidləmə Cihazı ilə 3PC Ağır İstifadəyə Dair Kürə Vanası əl ilə bağlanma və idarə olunan klapan əməliyyatının tələb olunduğu sənaye boru kəməri və avadanlıq tətbiqləri üçün uyğundur, o cümlədən:

Neft və Qaz

Kimyəvi emal

Neft-kimya zavodları

Su müalicəsi

Enerji və Kommunal Sistemlər

HVAC & Sənaye Boru Kəmərləri

Sıxılmış Hava Sistemləri

Dəniz və Gəmi İnşası

Tez-tez verilən suallar

1. Kilidləmə Cihazı olan 3PC Ağır İstifadəyə Dair Kürə Vana nədir?

Bu, sənayedə işə salma/söndürmə xidməti üçün nəzərdə tutulmuş və tutacaqda kilidləmə cihazı ilə təchiz edilmiş üç hissəli top klapandır. Üç hissədən ibarət konstruksiya yoxlama və texniki xidmət üçün daxili klapan komponentlərinə daxil olmağa imkan verir.

2. Bağlayıcı qurğunun məqsədi nədir?

Kilidləmə cihazı sapı seçilmiş açıq və ya qapalı vəziyyətdə sabitləşdirməyə kömək edir və normal xidmət və ya texniki qulluq zamanı klapanın gözlənilmədən işləməsi ehtimalını azaldır.

3. Bu klapan hansı təzyiq və temperaturu idarə edə bilər?

Siyahıda göstərilən konfiqurasiya CL150 təzyiq sinfinə, maksimum 540 PSI təzyiqə və -25 ℃ ilə 150 ​​℃ temperatur diapazonuna malikdir. Faktiki icazə verilən təzyiq klapan ölçüsü, temperatur, orta və tətbiq olunan təzyiq-temperatur reytinqinə uyğun olaraq təsdiqlənməlidir.

4. Hansı materiallar mövcuddur?

Sadalanan konfiqurasiya SS316 və SS304 komponentlərindən istifadə edir, PTFE top oturacağı, sürtünmə halqası və gövdə qablaşdırması üçün istifadə olunur. Əməliyyat mühitindən və tətbiq tələblərindən asılı olaraq digər material seçimləri də mövcud ola bilər.

5. Hansı əlaqə standartları mövcuddur?

Vana NPT və BSP yivli ucları ilə mövcuddur. NPT ip ucları ANSI B 2.1 NPT-ə uyğundur, BSP ip uçları isə təchiz edilmiş spesifikasiyaya uyğun olaraq BS21 BSP-ni izləyir.

6. Kürə klapanının Kv dəyəri nə qədərdir?

Kv, klapan boyunca 1 bar təzyiq düşməsi yaradan, saatda kubmetr su axını sürətini göstərir. Sadalanan Kv dəyərləri müxtəlif klapan ölçüləri üçün axın qabiliyyətini qiymətləndirərkən istinad kimi istifadə edilə bilər.

7. Valf müxtəlif tətbiqlər üçün fərdiləşdirilə bilərmi?

Bəli. Shangtai, işçi mühitə və tətbiq tələblərinə uyğun olaraq müxtəlif bədən, oturacaq, möhür, təzyiq, temperatur, əlaqə və material konfiqurasiyalarını müzakirə edə bilər. Digər materiallar istəyə görə verilir.

8. Valf üçün hansı standartlardan istifadə olunur?

Təchiz edilmiş spesifikasiya dizayn və istehsal və təzyiq-temperatur reytinqləri üçün ASME B16.34-ə istinad edir, API 598 isə sınaq və yoxlama üçün istifadə olunur. Xüsusi klapan konfiqurasiyası və sifarişi üçün müvafiq standart təsdiq edilməlidir.

9. Material və keyfiyyətli sənədlər təqdim edilə bilərmi?

Bəli. Material sənədləri və müvafiq CE və ISO 9001 sertifikatları məhsulun konfiqurasiyası və sifariş tələblərinə uyğun olaraq təmin edilə bilər.

10. Şantay istehsalçıdırmı?

Bəli. Shangtai klapan istehsal edir və Çinin Wenzhou şəhərindəki fabrikində istehsal, emal, montaj, yoxlama və əlaqəli təchizat proseslərini idarə edir.
