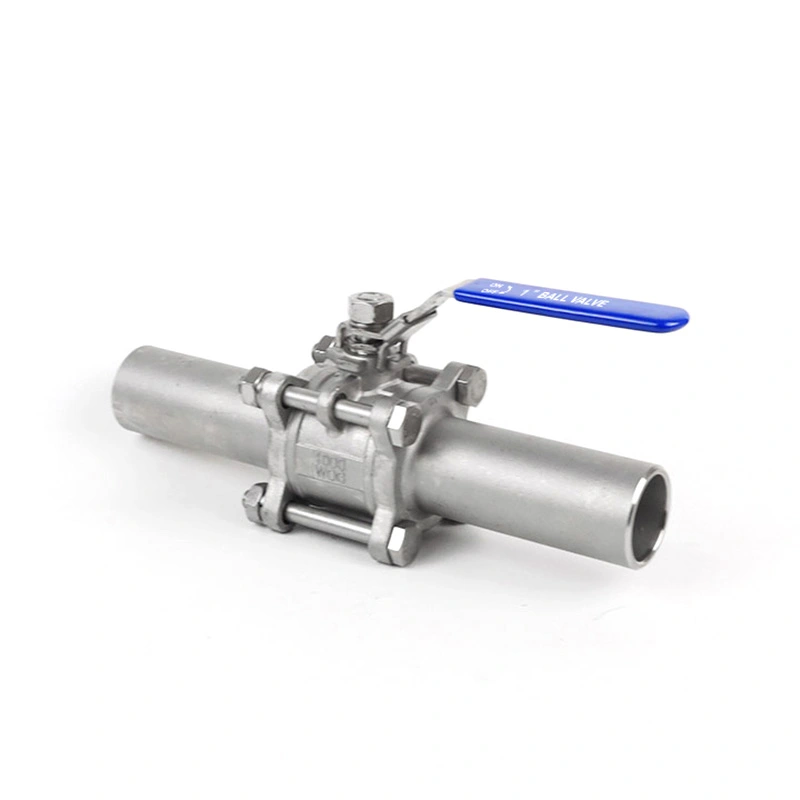

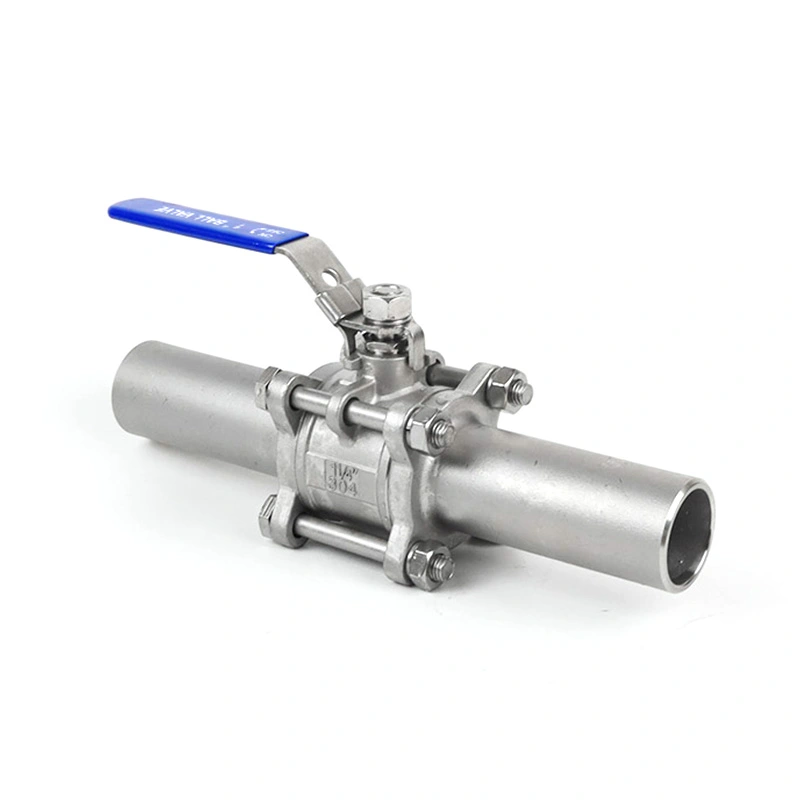

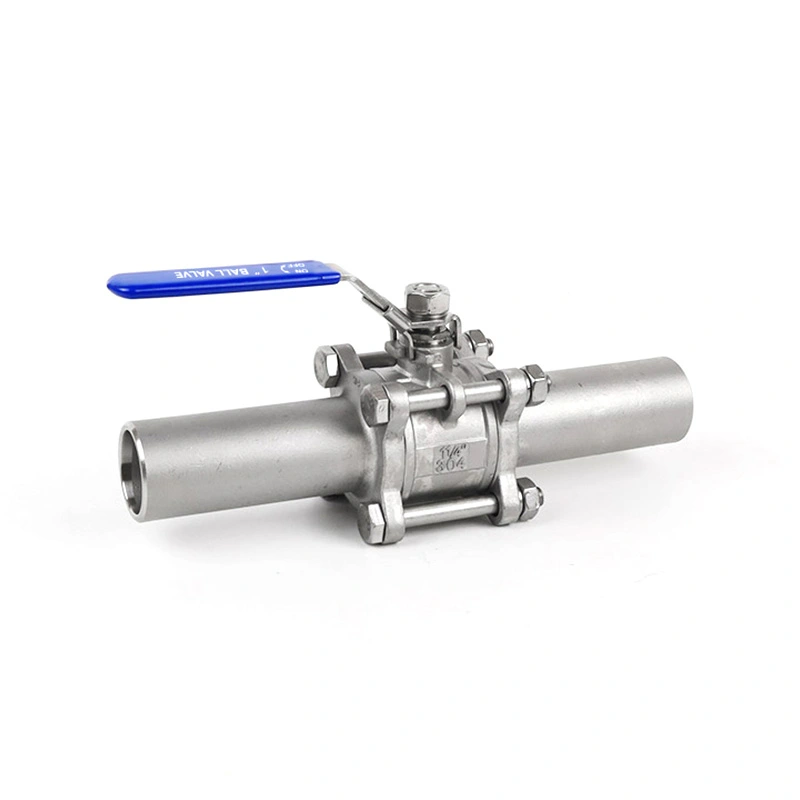

3PC Ball Valve Qaynaq Genişləndirilmiş

3PC Ball Valve Weld Extended, klapan arasında əlavə qaynaq uzunluğunu təmin etmək üçün uzadılmış qaynaq uclarından istifadə edir. gövdə və boru kəməri. Uzatılmış uclar izolyasiya edilmiş boru kəmərləri, basdırılmış qurğular və boru kəmərlərinin sxemləri üçün faydalıdır əlavə qaynaq məsafəsinin tələb olunduğu yerlərdə. Üç parçalı gövdə də daxili komponentlərə çıxışı təmin edir boru kəməri təcrid olunduqdan sonra yoxlama və dəyişdirmə.

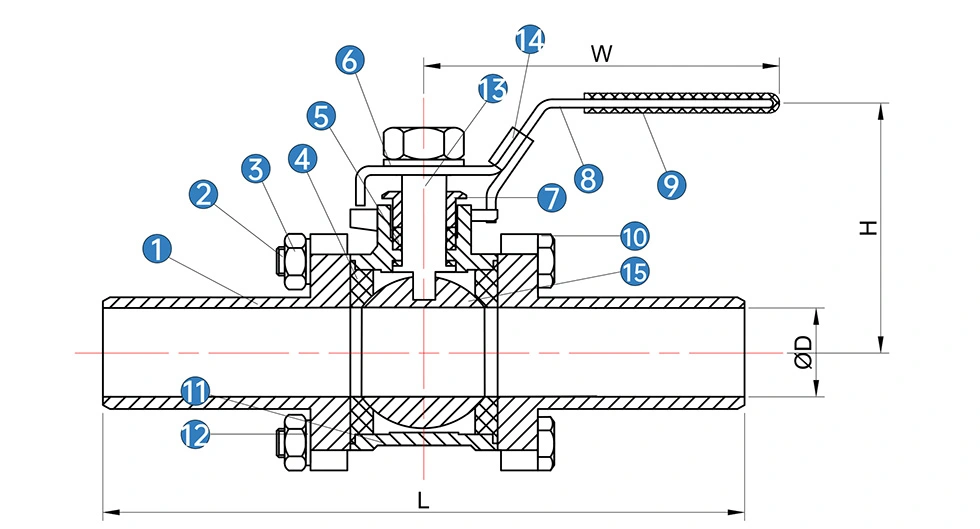

Əsas Ölçülər

* N: ANSI B 2.1 NPT uyğun olaraq ip uçları
* B: İp BS21 BSP uyğun olaraq bitir

Məhsul Xüsusiyyətləri

1. Uzadılmış Qaynaq Ucu

Uzatılmış qaynaq ucları boru kəmərinin qaynağı üçün əlavə yer təmin edir və qaynaq işini əsas qaynaqdan uzaq tutmağa kömək edir klapan gövdəsi. Bu konfiqurasiya klapan yerləşdirilməli olduğu izolyasiya edilmiş və ya basdırılmış boru kəmərləri üçün faydalıdır izolyasiyadan kənarda və ya əlçatan yerdə.

2. Üç hissəli tikinti

Parçalanmış gövdə yoxlama və texniki xidmət üçün klapanın açılmasına imkan verir. Oturacaqlar, möhürlər və digər daxili dəyişdirmə tələb olunduqda komponentlərə daxil olmaq mümkündür, bu da tam klapan qurğusunun dəyişdirilməsi ehtiyacını azaldır.

3. 316 Paslanmayan Polad Materiallar

3PC Ball Valve Weld Extended, gövdə üçün ASTM A351 CF8M (316) və top və gövdə üçün ASTM A182 F316 istifadə edir. Standart oturacaq RPTFE-dir (PTFE+15%fv). Tələblərə uyğun olaraq digər material birləşmələri də təmin oluna bilər xidmət şərtləri.

4. Döşəmə-qaynaq bağlantısı

Qaynaq ucları ASME B16.25 tələblərinə uyğundur. Qaynaqlanmış birləşmə klapan arasında daimi birləşmə təmin edir və boru kəməri, qaynaq proseduru və boruların hazırlanması müvafiq boru kəmərlərinin spesifikasiyası ilə müəyyən edilir.

Qaynaq və Quraşdırma

Qaynaqdan əvvəl boru ölçüsünü, qaynaq ucunun ölçülərini, əyilmə vəziyyətini və hizalanmasını yoxlayın. Boru kəməri olmalıdır quraşdırma zamanı klapan üzərində həddindən artıq yükün qarşısını almaq üçün düzgün şəkildə dəstəklənir. Qaynaq prosedurlarına da əməl edilməlidir tətbiq olunan layihə spesifikasiyası.

Uzatılmış uclar qaynaq sahəsi ilə klapan daxili hissələri arasında əlavə məsafə təmin edir. Müvafiq qaynaq və oturacağı, möhürləri və istiliyə həssas olan digər komponentləri qorumaq üçün hələ də istiliyə nəzarət prosedurlarına əməl edilməlidir.

Materiallar və əməliyyat şəraiti

Vana -25 ℃ ilə 150 ℃ temperatur diapazonu və sadalananlar altında 285 PSI maksimum təzyiq üçün müəyyən edilmişdir. şərtlər. Faktiki işləmə hədləri klapan ölçüsünə, mühitinə, temperaturuna və temperaturuna görə təsdiqlənməlidir tətbiq olunan təzyiq-temperatur reytinqi.

Paslanmayan polad korpus, F316 top və F316 gövdəsi uyğun sənaye mühitləri üçün nəzərdə tutulub. Oturacaq və möhürləmə sifariş verməzdən əvvəl material seçimi faktiki maye, temperatur və təzyiqlə yoxlanılmalıdır.

Keyfiyyət yoxlaması

Materialın yoxlanılması

Sifariş tələblərinə uyğun olaraq materialın identifikasiyası və müvafiq yoxlama qeydləri təmin edilə bilər. Material müvafiq klapan konfiqurasiyaları üçün sınaq hesabatları mövcuddur.

Ölçü yoxlaması

Valf ölçüləri və qaynaq ucu xüsusiyyətləri göstərilən məhsul təsvirləri və tələblərinə uyğun olaraq yoxlanılır. Yoxlama qaynaq ucunun uzunluğunu, ölçülərini və ümumi montaj vəziyyətini əhatə edə bilər.

Təzyiq və Sızdırmazlıq Testləri

Valf testi və yoxlanışı API 598 tələblərinə uyğundur. Yoxlamaq üçün təzyiq və sızdırmazlıq testləri aparılır daşınmadan əvvəl klapan gövdəsi və oturacaqların möhürlənməsi performansı.

Tamamlanmış Valf Təftişi

Yekun yoxlama klapan görünüşünü, montajını, qaynaq ucunun qorunmasını və işləmə vəziyyətini əhatə edir. Tələb olunan məhsul sənədlər sifarişə uyğun hazırlana bilər.

Tətbiqlər

3PC Ball Valve Weld Extended, qaynaqlı birləşmə və əlavə qaynaq olan sənaye boru kəmərləri üçün uyğundur. məsafə tələb olunur. Tipik tətbiqlərə neft-kimya emalı, neft və qaz sistemləri, istilik enerjisi, suyun təmizlənməsi və ümumi sənaye maye nəzarəti.

Genişləndirilmiş konfiqurasiya boru kəmərinin izolyasiyası, yeraltı quraşdırma və ya sahə zamanı xüsusilə faydalıdır layout klapan gövdəsi ətrafında mövcud boşluğu məhdudlaşdırır. Tətbiqin uyğunluğu aşağıdakılara əsaslanaraq təsdiqlənməlidir mühit, təzyiq, temperatur və boru kəmərinin spesifikasiyası.

Qablaşdırma

Vanalar büzməli karton və kontrplak qutulardan istifadə etməklə ixrac daşınması üçün qablaşdırılır. Qaynaq ucları var daşınma zamanı əyilmə və əlaqə səthlərinin zədələnməsi riskini azaltmaq üçün qablaşdırma zamanı qorunur və göndərmə.

Tez-tez verilən suallar

1. 3PC Ball Valve Weld Extended üzərində uzadılmış qaynaq uclarının məqsədi nədir?

Uzatılmış qaynaq ucları klapan gövdəsi ilə boru kəməri arasında əlavə qaynaq məsafəsini təmin edir. üçün faydalıdırlar izolyasiya edilmiş boru kəmərləri, basdırılmış qurğular və qaynaq sahəsinin daha uzaqda yerləşdirilməsi lazım olan digər sxemlər klapan gövdəsindən.

2. Valf üçün hansı materialdan istifadə olunur?

Standart korpus materialı ASTM A351 CF8M (316), top və gövdə üçün ASTM A182 F316 istifadə olunur. Oturacaq RPTFE (PTFE+15%fv). Digər materiallar istəyə görə verilir.

3. Qaynaq uclarına hansı standart tətbiq edilir?

Qaynaq ucları ASME B16.25-ə uyğun olaraq müəyyən edilmişdir. Son qaynaq proseduru müvafiq qaydada aparılmalıdır boru kəməri və ya layihə spesifikasiyası.

4. Quraşdırıldıqdan sonra klapan saxlanıla bilərmi?

Bəli. Üç hissəli gövdə yoxlama və dəyişdirmə üçün daxili komponentlərə çıxışı təmin edir. Boru kəməri olmalıdır klapan təmir etməzdən əvvəl təcrid olunmalı və təzyiqsizləşdirilməlidir.

5. Təzyiq və temperatur hədləri hansılardır?

Siyahıda göstərilən maksimum təzyiq 285PSI, temperatur diapazonu -25 ℃ ilə 150 ​​℃ arasındadır. Faktiki icazə verilən əməliyyat şərtlər klapan ölçüsündən, orta və tətbiq olunan təzyiq-temperatur reytinqindən asılıdır.

6. Hansı sənədlər təqdim edilə bilər?

Material test hesabatları və müvafiq yoxlama və ya məhsul sənədləri klapan uyğun olaraq təqdim edilə bilər konfiqurasiya və sifariş tələbləri.
