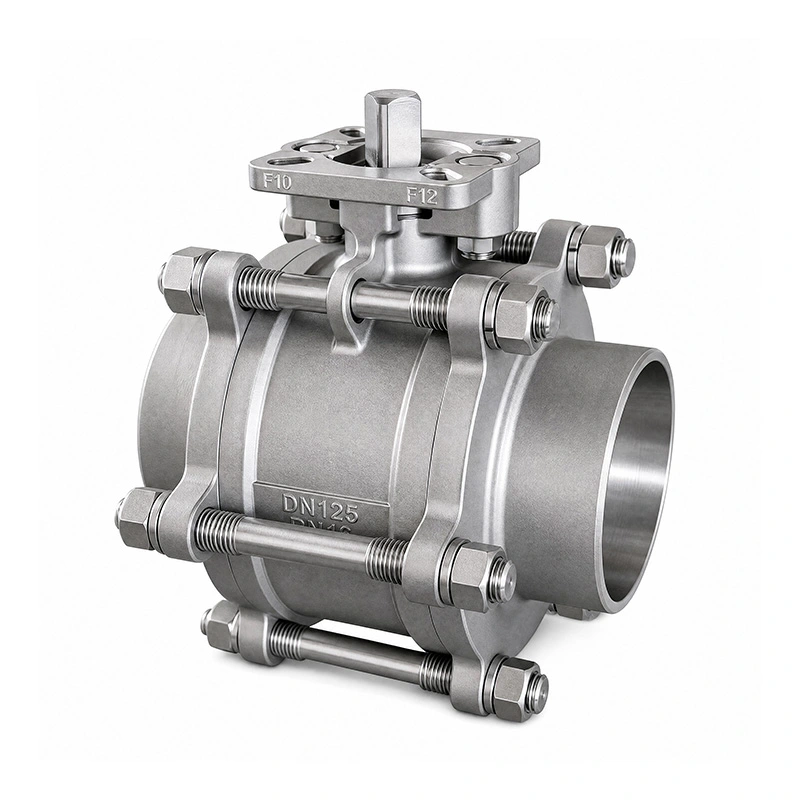

3PC Butt-qaynaqlı Uçlar Paslanmayan Poladdan Top Klapanı Uzadılmış Gövdəsi

3PC Butt-qaynaqlanmış Uçlar Paslanmayan Polad Kürəvi Valf Uzatılmış Gövdəsi boru kəmərinin daimi birləşdirilməsi üçün qaynaqlanmış uclara və klapan işləmə nöqtəsinin borudan uzaqda yerləşdirilməli olduğu tətbiqlər üçün uzadılmış gövdəyə malikdir. Üç hissəli gövdə texniki xidmət üçün daxili komponentlərə daxil olmağa imkan verir, ISO 5211 montaj yastığı isə pnevmatik və ya elektrik ötürücülərinin birbaşa quraşdırılmasını dəstəkləyir.

Əsas Ölçülər

Məhsul Xüsusiyyətləri

1. Qaynaqlanmış boru kəmərinin birləşməsi

Klapanın ASME B16.25-ə uyğun olaraq istehsal edilmiş qaynaqlanmış uclarından istifadə olunur. Klapanın birbaşa boru kəmərinə qaynaqlanması yivli və ya flanşlı birləşmələr olmadan sabit bir əlaqə təmin edir və bu konfiqurasiya daimi sənaye boru kəmərləri qurğuları üçün uyğundur.

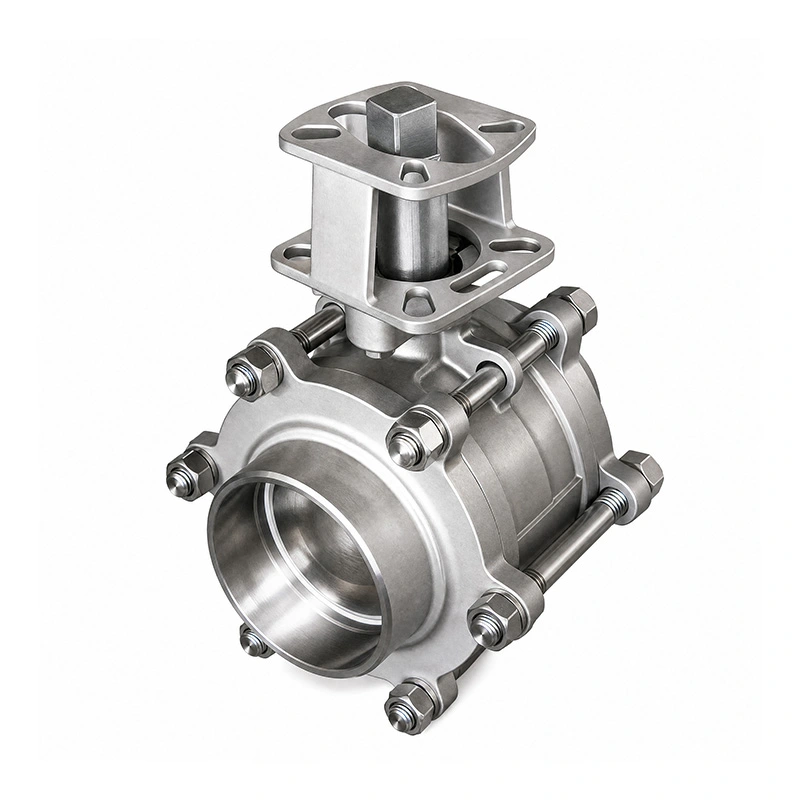

2. Genişləndirilmiş Kök Konfiqurasiyası

Uzatılmış gövdə tutacaq və ya ötürücü ilə boru kəməri arasında əlavə əməliyyat boşluğu təmin edir. İzolyasiya, boru quruluşu və ya quraşdırma şərtləri standart klapan sapına girişi məhdudlaşdırdıqda faydalıdır.

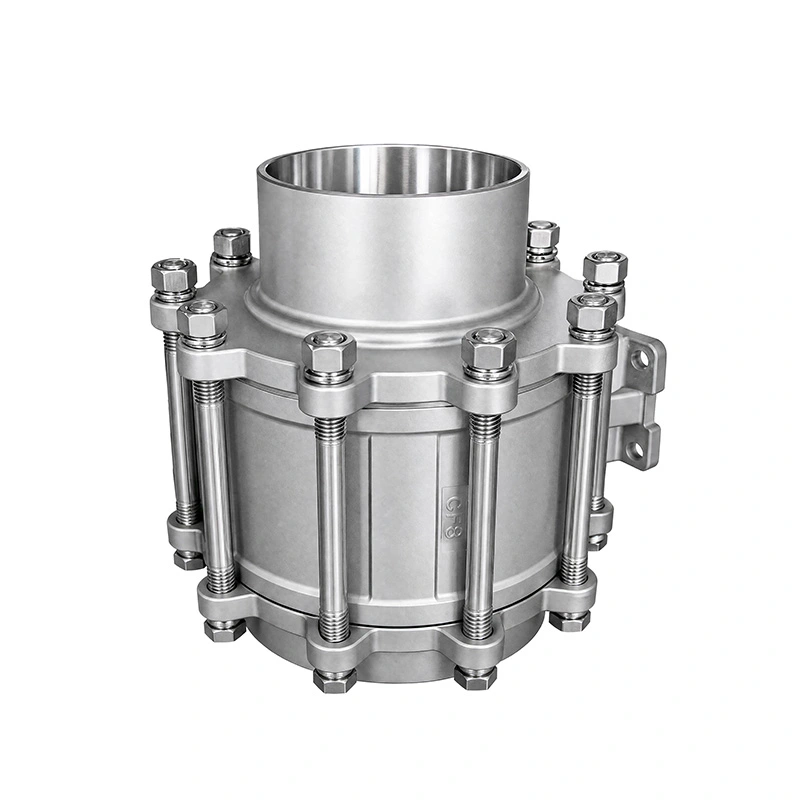

3. Baxım üçün Üç Parçalı Korpus

Üç hissəli konstruksiya yoxlama və ya dəyişdirmə tələb olunduqda daxili klapan komponentlərinə girişi təmin edir. Oturacaq və möhürləyici komponentlərə tam klapan dəstini dəyişdirmədən xidmət göstərmək olar.

4. Paslanmayan Polad Vana Konstruksiyası

3PC Butt-qaynaqlı Uçları Paslanmayan Poladdan Top Klapanın Uzadılmış Gövdəsi gövdə üçün ASTM A351 CF8M (316) və top və gövdə üçün ASTM A182 F316 istifadə edir. RPTFE oturacağı -25 ℃ ilə 150 ​​℃ arasında sadalanan temperatur diapazonu üçün müəyyən edilmişdir.

Aktuatorun quraşdırılması

Valf birbaşa ötürücünün quraşdırılması üçün ISO 5211 montaj yastığı ilə təchiz edilmişdir. Pnevmatik və ya elektrik ötürücüləri klapan ölçüsünə, işləmə momentinə və idarəetmə tələblərinə uyğun olaraq seçilə bilər. Uyğunluğu təmin etmək üçün sifariş verməzdən əvvəl aktuatorun montaj interfeysi yoxlanılmalıdır.

Standartlar və Təftiş

Dizayn və istehsal ASME B16.34-ə uyğundur, ucları ASME B16.25 əsasında qaynaqlanır. Klapanın sınağı və yoxlanması API 598-ə uyğun olaraq həyata keçirilir. Təzyiq-temperatur reytinqlərinə həmçinin ASME B16.34-ə istinad edilir.

İstehsal yoxlaması materialın yoxlanılması, təzyiq sınağı, sızdırmazlıq yoxlaması və bitmiş klapan yoxlamalarını əhatə edir. Material test hesabatları və müvafiq məhsul sənədləri klapan konfiqurasiyasına və sifariş tələblərinə uyğun olaraq təmin edilə bilər.

Tətbiqlər

3PC Butt-qaynaqlı Uçları Paslanmayan Poladdan Top Klapanın Uzadılmış Gövdəsi daimi qaynaq bağlantısı və əlçatan klapan əməliyyatı tələb edən sənaye boru sistemləri üçün nəzərdə tutulub. Tipik tətbiqlərə kimyəvi emal, neft-kimya sistemləri, əczaçılıq avadanlığı, qida və içki emalı, enerji istehsalı və suyun təmizlənməsi daxildir.

Seçməzdən əvvəl boru kəməri mühitini, təzyiqi, temperaturu, boru ölçüsünü, qaynaq spesifikasiyasını və mövcud quraşdırma yerini təsdiqləyin. Klapanın materialları və oturacaq konfiqurasiyası da xidmət mühiti ilə uyğunluğu yoxlanılmalıdır.

Tez-tez verilən suallar

1. 3PC Butt-qaynaqlı Ends Paslanmayan Polad Ball Valve Uzadılmış Gövdəsinin əsas tətbiqləri hansılardır?

Qaynaqlanmış birləşmə və genişləndirilmiş klapan girişinin tələb olunduğu sənaye boru sistemlərində istifadə olunur. Tətbiqlərə kimya, neft-kimya, əczaçılıq, qida və içki, enerji və suyun təmizlənməsi sistemləri daxildir.

2. Qaynaqlanmış uclara hansı standart tətbiq edilir?

Qaynaqlanmış uclar ASME B16.25-ə uyğun olaraq müəyyən edilmişdir. Quraşdırmadan əvvəl qaynaq spesifikasiyası boru kəmərinin dizaynına uyğun olaraq yoxlanılmalıdır.

3. Ötürücü birbaşa quraşdırıla bilərmi?

Bəli. Klapanın pnevmatik və ya elektrik ötürücü qurğunun quraşdırılması üçün ISO 5211 montaj yastığı var. Ötürücü seçimi klapan ölçüsünə, işləmə momentinə və idarəetmə tələblərinə əsaslanmalıdır.

4. Standart konfiqurasiyada hansı materiallardan istifadə olunur?

Korpus ASTM A351 CF8M (316), top və gövdə isə ASTM A182 F316-dır. Standart oturacaq RPTFE-dir (PTFE+15%fv). Digər materiallar istəyə görə verilir.

5. Maksimum təzyiq və temperatur diapazonu nə qədərdir?

Siyahıda göstərilən maksimum təzyiq 285PSI-dir, temperatur diapazonu -25 ℃ ilə 150 ​​℃ arasındadır. Faktiki əməliyyat limitləri klapan ölçüsünə, orta və tətbiq olunan təzyiq-temperatur göstəricilərinə uyğun olaraq təsdiq edilməlidir.

6. Valf fərdiləşdirilə bilərmi?

Bəli. Digər materiallar və komponent konfiqurasiyaları tələb olunan mühitə, təzyiqə, temperatura və quraşdırma şərtlərinə uyğun olaraq təmin edilə bilər.
