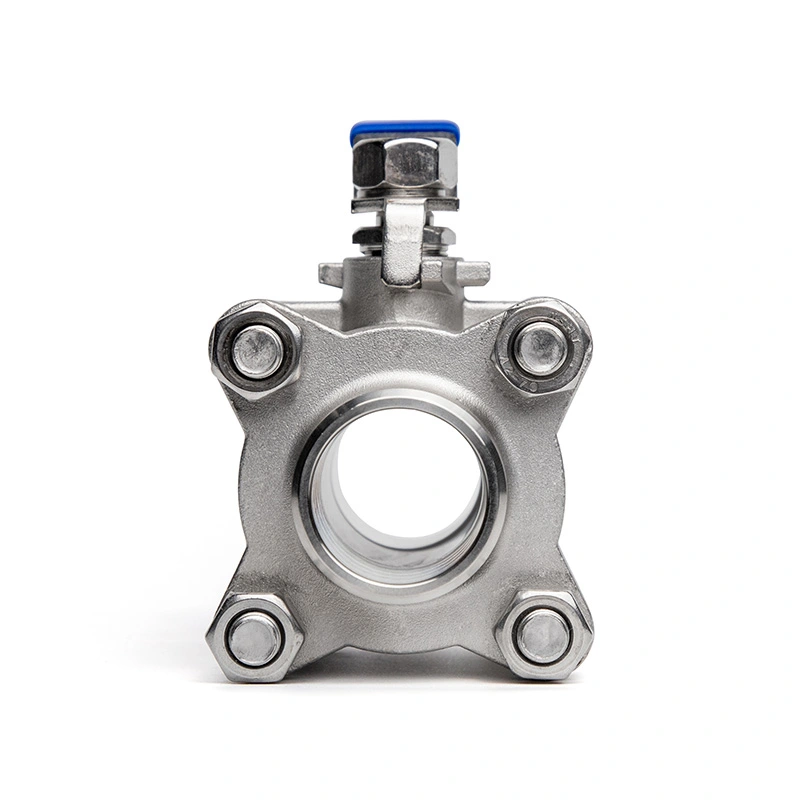

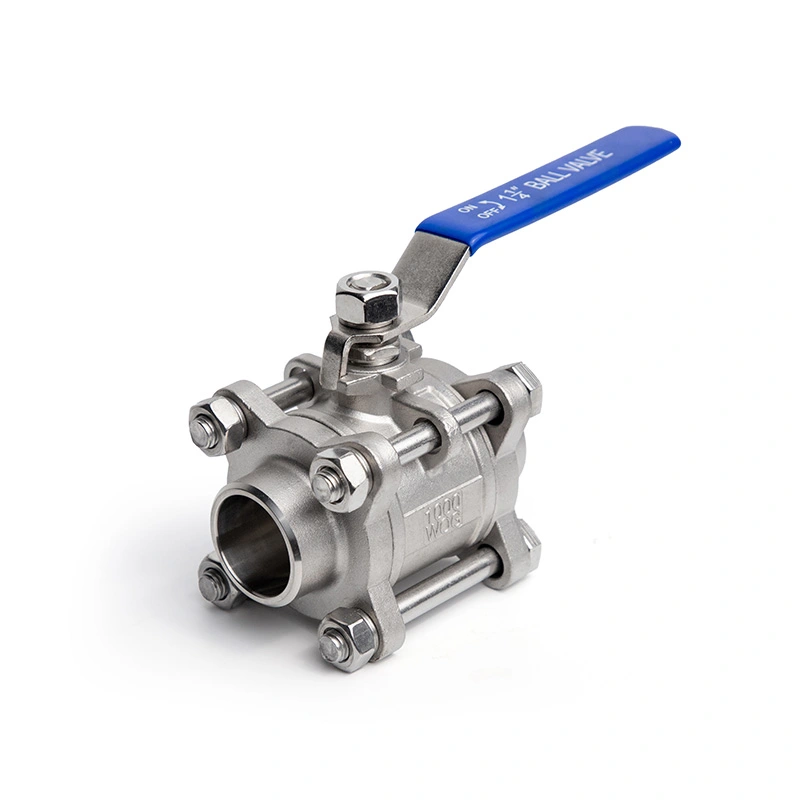

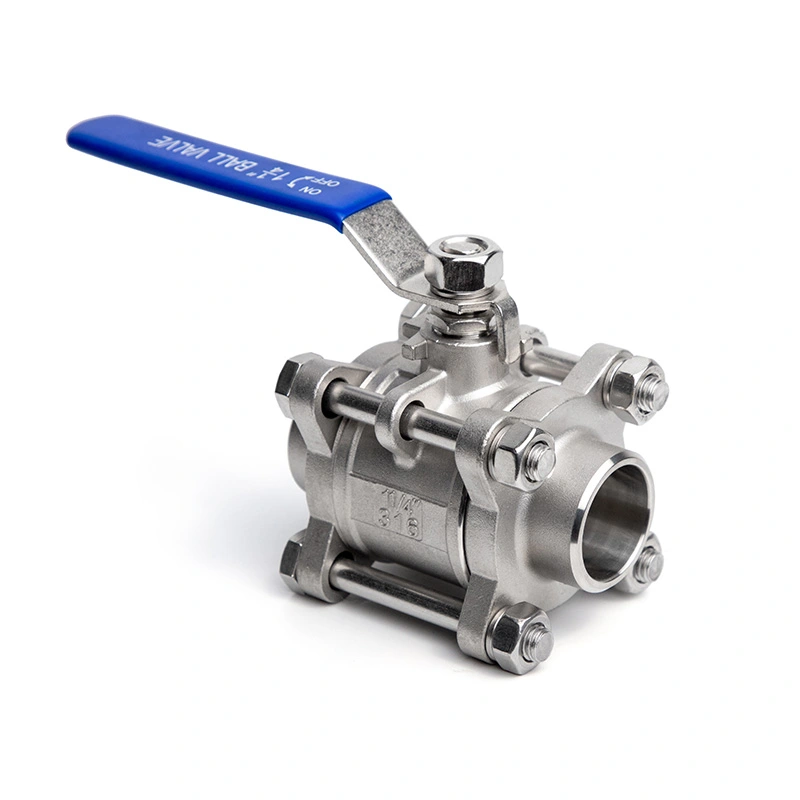

3PC Butt-qaynaqlı Uçlu Paslanmayan Polad Kürə Vana

Shangtai 3PC Butt-qaynaqlı Ends Paslanmayan Polad Kürə Vana yüksək təzyiqli sənaye boru kəmərləri üçün möhkəm 3 hissəli konstruksiyaya və sızdırmaz qaynaq uclarına malikdir. Mükəmməl korroziyaya davamlılığa malik premium paslanmayan poladdan hazırlanmışdır, o, rahat xətdə qulluq etməyə imkan verir. Ciddi QC və ixrac dərəcəli qablaşdırma ilə birbaşa fabrik olaraq, biz müxtəlif tətbiqlər üçün etibarlı maye nəzarət həlləri təqdim edirik.

Sorğu göndərin

Məhsul təsviri

3PC Butt-qaynaqlı Uçlu Paslanmayan Polad Kürə Vanası daimi boru kəmərlərinin birləşmələri üçün qaynaq ucları olan üç hissəli paslanmayan polad korpusa malikdir. Üç hissədən ibarət konstruksiya boru kəməri təcrid olunduqdan və təzyiqsizləşdirildikdən sonra yoxlama və möhürün dəyişdirilməsi üçün daxili komponentlərə çıxış imkanı verir. Sızdırmazlıq materialları iş mühitinə, təzyiqə və temperatura görə seçilə bilər. Neft-kimya, neft və qaz, suyun təmizlənməsi və istilik enerjisi boru sistemlərində istifadə olunur.

Əsas Ölçülər

Ölçü	1/4" - 6"
Təzyiq Sinfi	CL150
Qaynaq ucları	ASME B16.25
Maksimum təzyiq	285PSI
Dizayn və istehsal standartları	ASME B16.34
Sınaq və yoxlama	API598
Təzyiq-Temperatur Reytinqləri	ASME B16.34
Temperatur Aralığı	-25℃~150℃
Bədən materialı	ASTM A351 CF8M（316）
Top materialı	ASTM A182 F316
Kök materialı	ASTM A182 F316
Oturacaq materialı	RPTFE(PTFE+15%fv)
Seçimlər	Digər materiallar istəyə görə verilir.

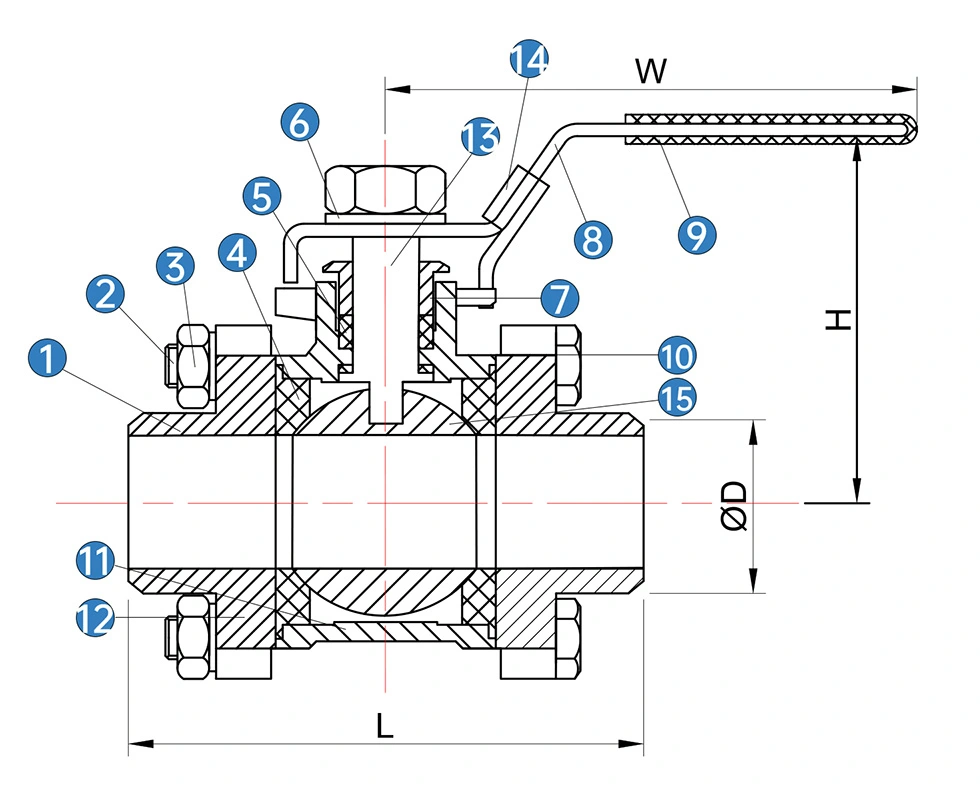

3PC Butt-welded Ends Stainless Steel Ball Valve

yox	ad	*Material(N/B)**	*Material(N/B)**
1	Cap	SS 316	SS 304
2	Bolt	SS 304	SS 304
3	qoz	SS 304	SS 304
4	Top Oturacaq	PTFE	PTFE
5	Kök qablaşdırma	PTFE	PTFE
6	Yay yuyucusu	SS 304	SS 304
7	Vəzi	SS 316	SS 304
8	Dəstək	SS	SS
9	Dəstəyin Qolu	PVC	PVC
10	Bolt	SS 304	SS 304
11	Bədən	SS 316	SS 304
12	Yay yuyucusu	SS 304	SS 304
13	Kök	SS316	SS 304
14	Mandalı tutacaq	SS304	SS 304
15	Top	SS316	SS 304

* N: ANSI B 2.1 NPT uyğun olaraq ip uçları
* B: İp BS21 BSP uyğun olaraq bitir

ÖLÇÜ	D	L	H	W
1/4	12.7	60.7	41.5	93
1/2	19	64.5	46.5	102
3/4	25.4	75	54.5	114
1	29	90	60.5	124.5
11/4	38	96.5	77.5	144.5
11/2	45	111.5	79.5	164
2	50.8	136	88.5	173
2	63.5	136	88.5	173
21/2	76.2	166.5	117	232
3	88.9	199	125	247
4	101.6	260	158	328
4	101.6	260	158	328
5	125	/	/	/
5	135	/	/	/

Keyfiyyət yoxlaması

1. Xammalın yoxlanılması

Kimyəvi tərkibi və mexaniki xassə sınağı təmin etmək üçün paslanmayan polad xammalın üzərində aparılır standarta uyğun korroziyaya davamlılıq və təzyiq daşıma qabiliyyəti.

2. Qaynaq Sonunun Ölçü Təftişi

Zəmanət vermək üçün qaynaq ucunun divar qalınlığının, əyilmə ölçülərinin, koaksiallığın və ümumi dözümlülüyün ciddi şəkildə yoxlanılması yerindəki boru kəmərləri ilə dəqiq və etibarlı qaynaq uyğunluğu.

3. Hidrostatik və Sızdırmazlıq Testi

Hər bir klapan təzyiq müqavimətini yoxlamaq üçün nominal təzyiq altında qabıq hidrostatik sınaqdan və oturacaqların sızdırmazlığı testindən keçir və potensial gizli riskləri aradan qaldıraraq sıfır sızma performansı.

4. Hazır məhsulun yekun yoxlaması

Qüsursuz çatdırılmasını təmin etmək üçün qablaşdırmadan əvvəl görünüşün, təmizliyin və montaj bütövlüyünün tam yoxlanılması. hər bir klapan.

Qablaşdırma

Bütün 3PC Butt-qaynaqlı Uçlu Paslanmayan Polad Ball Valflər təhlükəsiz uzun məsafəli beynəlxalq üçün standartlaşdırılmış ixrac ikiqat qablaşdırma qəbul edir. nəqliyyat. Hər bir klapan qarşısını almaq üçün zərbəyə davamlı dolgu ilə qalınlaşdırılmış büzməli kartonda qablaşdırılır cızıqlar və toqquşma zədələri. Xarici göndərmə paketi əla sıxılma ilə möhkəm kontrplak qutularından istifadə edir, bütöv qlobal çatdırılma üçün dəniz və quru yüklərinə tam uyğunlaşaraq, düşmə və nəmə qarşı müqavimət.
