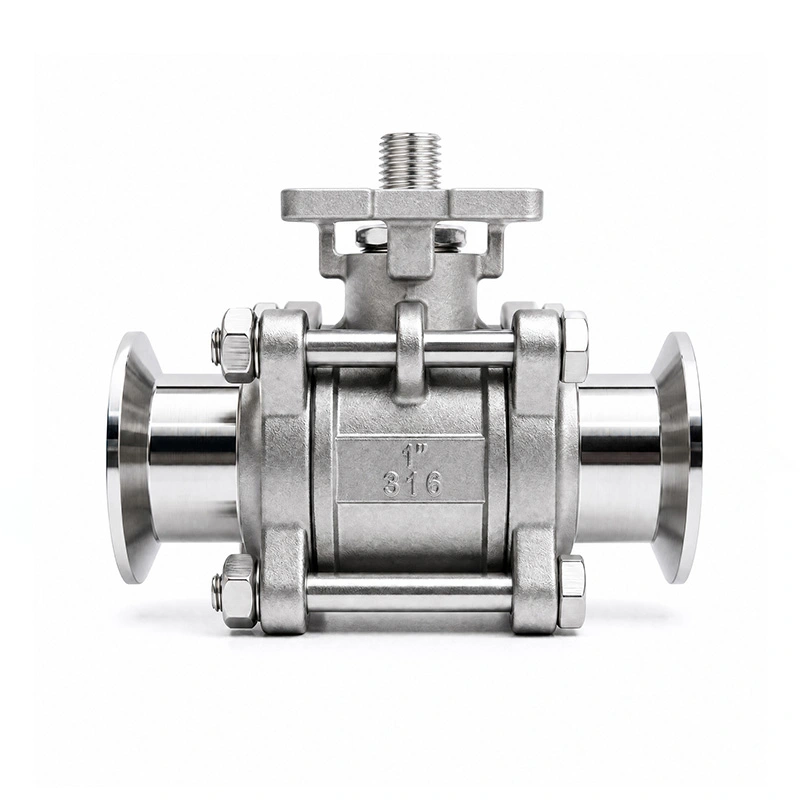

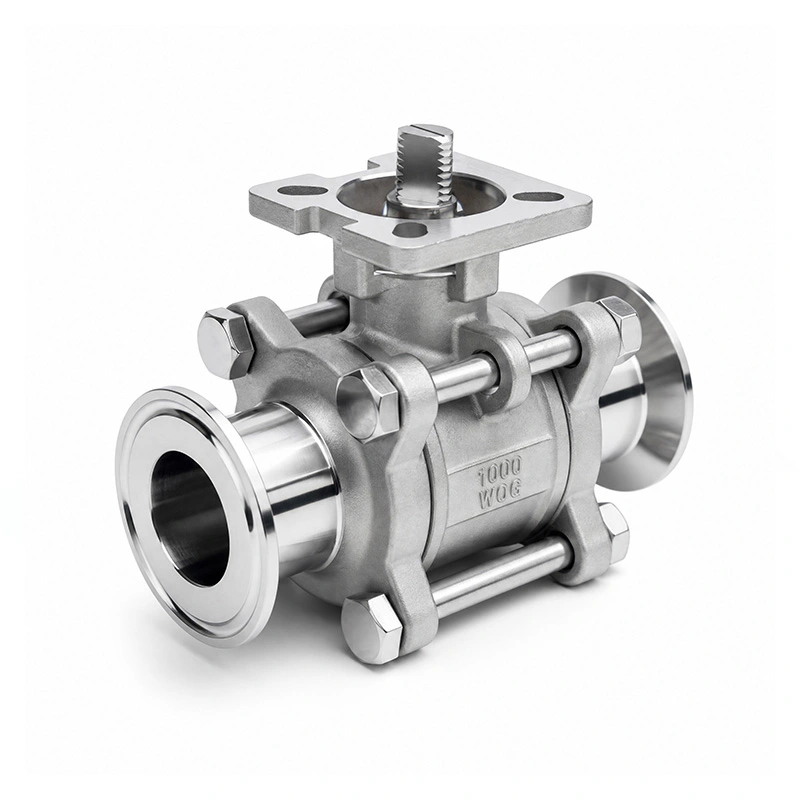

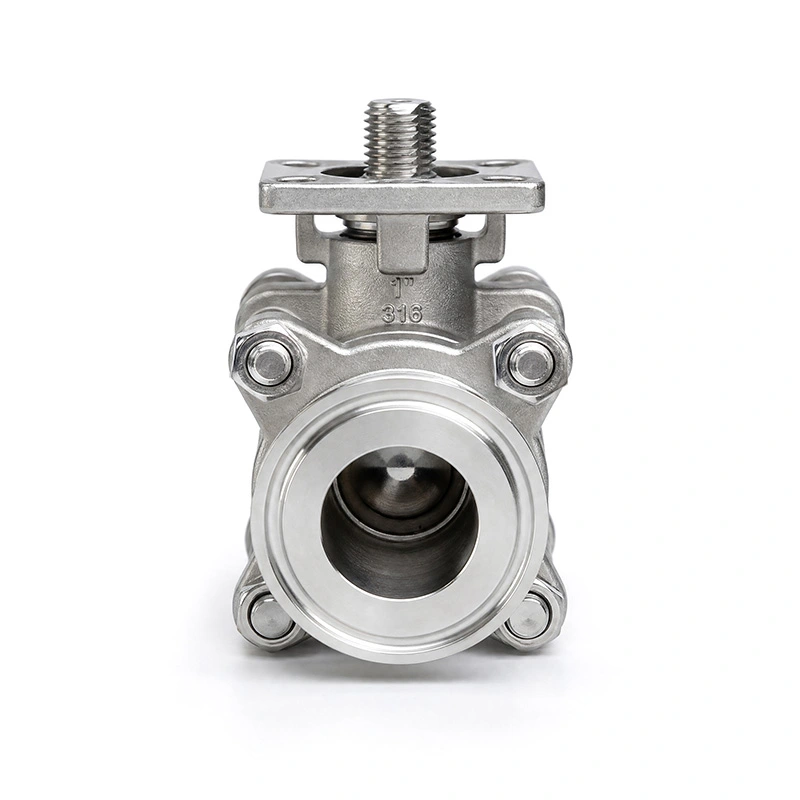

ISO 5211 Montaj Yastığı ilə 3PC Tam Kapsüllü Üç sıxaclı Kürə Vana

ISO 5211 Montaj Yastiqciqli 3PC Tam Qapaqlı Üç sıxaclı Kürə Vanası sanitar və texnoloji boru sistemləri üçün üç sıxaclı birləşmələri olan üç hissəli klapan gövdəsindən istifadə edir. Üç hissədən ibarət konstruksiya boru kəməri təcrid edildikdən sonra daxili komponentlərə girişi təmin edir, ISO 5211 montaj pad isə pnevmatik və ya elektrik ötürücü qurğunun quraşdırılması üçün standartlaşdırılmış interfeysi təmin edir. Bu konfiqurasiya sanitar birləşmələrin və avtomatlaşdırılmış klapan əməliyyatının tələb olunduğu maye idarəetmə sistemləri üçün uyğundur.

Əsas Ölçülər

Əsas Dizayn Xüsusiyyətləri

Üç Parçalı Valf Konstruksiyası

Üç hissəli gövdə mərkəzi klapan bölməsindən və iki son hissədən ibarətdir. Boru kəməri düzgün şəkildə təcrid edildikdən və klapan təzyiqsizləşdirildikdən sonra daxili komponentləri yoxlamaq və ya dəyişdirmək üçün gövdə açıla bilər. Bu struktur oturacaqların, möhürlərin və ya digər daxili hissələrin vaxtaşırı texniki qulluq tələb olunduğu tətbiqlər üçün faydalıdır.

Üç sıxaclı birləşmə

Üç sıxaclı birləşmələr yivli və ya flanşlı birləşmələr əvəzinə sıxac və conta quruluşundan istifadə edir. Bu əlaqə üsulu, valfı birbaşa boru kəmərinə qaynaq etmədən klapanı quraşdırmaq və ya çıxarmaq imkanı verir. Tətbiq olunan conta materialı və birləşmə ölçüləri proses mühitinə, temperatura və boru kəmərinin spesifikasiyasına uyğun olaraq seçilməlidir.

ISO 5211 Aktuator Montajı

ISO 5211 Montaj Yastiqciqli 3PC Tam Qapaqlı Üç sıxaclı Kürə Vana klapan üzərində ISO 5211 ötürücü montaj interfeysi ilə dizayn edilmişdir. Bu, uyğun pnevmatik və ya elektrik ötürücüləri ayrıca şərti montaj quruluşuna etibar etmədən birbaşa klapan üzərinə quraşdırmaq imkanı verir. Ötürücü seçimi klapan ölçüsünə, işləmə momentinə və sistemin idarəetmə tələblərinə uyğunlaşdırılmalıdır.

316 Paslanmayan Poladdan Nəmləndirilmiş Komponentlər

Korpus ASTM A351 CF8M (316), top və gövdə isə ASTM A182 F316 kimi göstərilmişdir. Bu paslanmayan polad materiallar material uyğunluğu və korroziyaya davamlılığın vacib mülahizələr olduğu bir sıra sənaye maye tətbiqləri üçün uyğundur. RPTFE oturacağı PTFE-ni 15% doldurucu ilə birləşdirir və seçimdən əvvəl faktiki mühit və iş temperaturu ilə müqayisədə qiymətləndirilməlidir.

Tətbiqlər

ISO 5211 Montaj Yastiqciqli 3PC Tam Qapalı Üç sıxaclı Kürə Vanası kompakt bağlama klapan, sanitar tipli birləşmələr və əlavə avtomatlaşdırılmış işəsalma tələb edən boru sistemlərində istifadə oluna bilər. Tipik tətbiq sahələrinə aşağıdakılar daxildir:

Ümumi Maye Emalı

Kimyəvi Maye Emalı

Su Təmizləyici Qurğular

Yüngül Sənaye İstehsalatı

Avtomatlaşdırılmış Boru Sistemləri

Quraşdırma və Əməliyyat

Üçlü sıxacın quraşdırılması

Quraşdırmadan əvvəl klapan ölçüsünün, birləşmə ölçülərinin, conta materialının və təzyiq-temperatur tələblərinin boru kəmərinin spesifikasiyasına uyğun olduğunu təsdiqləyin. Klapanı birləşən üçlü sıxac birləşmələri arasında yerləşdirin, müvafiq conta quraşdırın və birləşməni sıxacla bərkidin. Sistemə təzyiq etməzdən əvvəl əlaqə düzgün hizalanma üçün yoxlanılmalıdır.

Aktuatorun quraşdırılması

ISO 5211 montaj paneli uyğun pnevmatik və ya elektrik ötürücülər üçün interfeys təmin edir. Quraşdırmazdan əvvəl ötürücü qurğunun quraşdırılması modelini, şaft ölçülərini və tələb olunan işləmə momentini yoxlayın. Ötürücü klapan və aktuator istehsalçısının təlimatlarına uyğun olaraq quraşdırılmalı və tənzimlənməlidir.

Baxım

Baxımdan əvvəl klapanı boru kəmərindən təcrid edin və bütün qalıq təzyiqi buraxın. Üç hissəli konstruksiya topun, oturacaqların, gövdə və möhürləyici komponentlərin yoxlanılması üçün klapan gövdəsini açmağa imkan verir. Aşınmış komponentləri uyğun hissələrlə əvəz edin və onu xidmətə qaytarmazdan əvvəl klapanın sızdırmazlığını və işləmə vəziyyətini yoxlayın.

Seçim Mülahizələri

Yeni boru sistemi üçün bu klapanı seçərkən, iş mühitini, təzyiqi, temperaturu, boru ölçüsünü, əlaqə ölçülərini və tələb olunan işə salma üsulunu nəzərə alın. Klapanın oturacağı və möhürləyici materialların texnoloji maye ilə uyğunluğu yoxlanılmalıdır. Avtomatlaşdırılmış tətbiqlər üçün aktuator klapan işləmə momentinə və sistemin idarəetmə tələblərinə uyğun seçilməlidir.

Tez-tez verilən suallar

1-ci sual: ISO 5211 Montaj Yastığı olan 3PC Tam Kapsüllü Üç sıxaclı Kürə Vana nə üçün istifadə olunur?

ISO 5211 Montaj Yastığı ilə 3PC Tam Kapsüllü Üç sıxaclı Kürə Vana, üç hissəli klapan gövdəsi, üç sıxac bağlantısı və aktuator montaj interfeysinin tələb olunduğu boru sistemlərində mayenin işə salınması/söndürülməsi üçün istifadə olunur. O, əl ilə işləmək üçün konfiqurasiya edilə bilər və ya avtomatlaşdırılmış idarəetmə üçün uyğun pnevmatik və ya elektrik ötürücü ilə birləşdirilə bilər.

S2: ISO 5211 montaj yastığı nə təmin edir?

ISO 5211 montaj paneli standartlaşdırılmış ötürücü montaj interfeysini təmin edir. Uyğun pnevmatik və ya elektrik ötürücülər ötürmə mexanizminin ölçüsü və klapan fırlanma momenti tələblərinə uyğun olaraq müvafiq ISO 5211 montaj ölçülərinə uyğun olaraq quraşdırıla bilər.

3-cü sual: Üç ​​hissəli tikintinin üstünlükləri hansılardır?

Üç hissədən ibarət konstruksiya boru kəməri təcrid olunduqdan və təzyiqsizləşdirildikdən sonra klapanın daxili komponentlərinə çıxışı təmin edir. Bu, tam qapalı bir hissəli gövdə ilə müqayisədə oturacaqların, möhürlərin və digər xidmət edilə bilən komponentlərin yoxlanılmasını və dəyişdirilməsini sadələşdirə bilər.

S4: Bu klapan üçün hansı materiallardan istifadə olunur?

Korpus ASTM A351 CF8M (316), top və gövdə isə ASTM A182 F316-dır. Oturacaq RPTFE-dir (PTFE+15%fv). Digər material konfiqurasiyaları istək əsasında mövcuddur.

S5: Bu klapan pnevmatik və ya elektrik ötürücülərlə istifadə edilə bilərmi?

Bəli. ISO 5211 montaj interfeysi aktuatorun quraşdırılması üçün nəzərdə tutulmuşdur. Müvafiq ötürücü klapan ölçüsünə, işləmə momentinə, təzyiqə, temperatura və idarəetmə sisteminin tələblərinə uyğun seçilməlidir.

S6: Sifariş verməzdən əvvəl nə yoxlanılmalıdır?

Tələb olunan klapan ölçüsünü, əlaqə ölçülərini, iş təzyiqini, temperaturu, proses mühitini, oturacaq materialını və işə salma üsulunu təsdiq edin. Avtomatlaşdırılmış sistemlər üçün aktuatorun montaj sxemi və tələb olunan fırlanma momenti də təsdiqlənməlidir.
