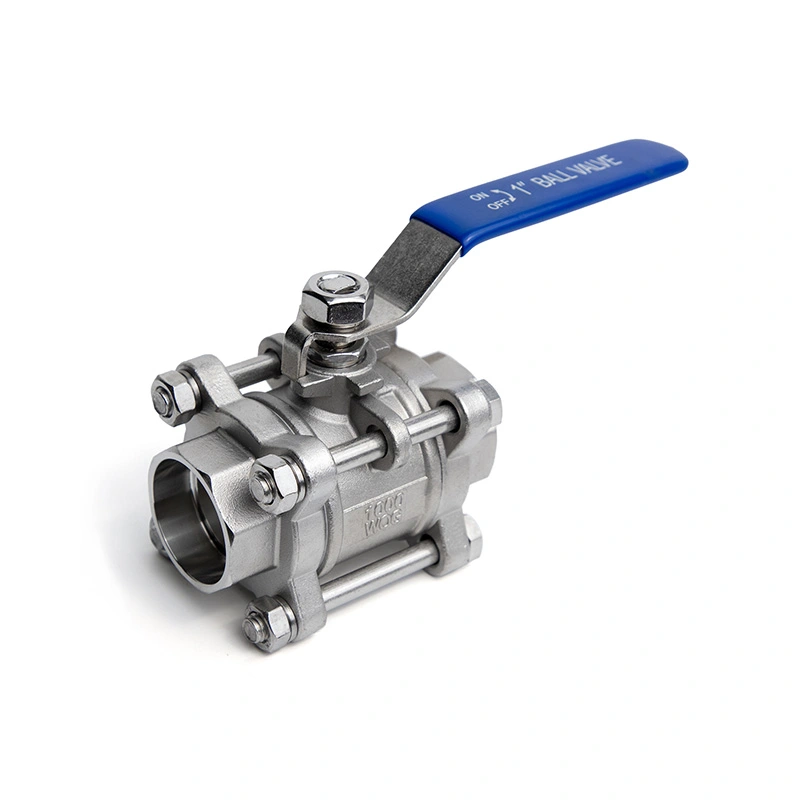

3PC Rozetka ilə qaynaqlanmış Paslanmayan Polad Kürə Vana

Qaynaqlanmış birləşmələri olan sənaye boru kəmərləri üçün, 3PC Rozetka ilə qaynaqlanmış Uçları Paslanmayan Polad Kürəvi Vana kompakt boru kəmərinin quraşdırılması üçün üç hissəli quruluşa malik paslanmayan polad korpusu və qaynaq uclarını birləşdirir. Shangtai bu konfiqurasiyanı neft, qaz, kimyəvi emal və suyun təmizlənməsi sistemləri üçün təklif edir, müxtəlif layihə tələbləri üçün zavod qiymətləri, toplu sifarişlər və spesifikasiyaya əsaslanan OEM xidməti ilə.

Sorğu göndərin

Məhsul təsviri

3PC Rozetka ilə qaynaqlanmış Uçlu Paslanmayan Polad Kürə Vanası kompakt, daimi boru kəmərləri birləşmələri üçün üç hissəli paslanmayan polad korpusu rozetka qaynaq ucları ilə birləşdirir. Onun bölünmüş gövdə konstruksiyası, klapan təcrid olunduqdan və təzyiqsizləşdirildikdən sonra daxili möhürlərə və digər xidmət edilə bilən komponentlərə daxil olmağa imkan verir. Tam portlu axın keçidi aşağı axın müqavimətini dəstəkləyir, top və oturacaq dizaynı uyğun mayelər üçün iki istiqamətli bağlanmanı təmin edir. Neft və qaz, kimyəvi emal, suyun təmizlənməsi və digər sənaye sistemlərində yüksək təzyiqli boru kəmərləri üçün uyğundur.

Əsas Ölçülər

Ölçü	1/4"- 6"
Təzyiq Sinfi	CL150
Mövzu Standart	SW
Maksimum təzyiq	285PSI
Dizayn və istehsal standartları	ASME B16.34
Sınaq və yoxlama	API598
Təzyiq-Temperatur Reytinqləri	ASME B16.34
Temperatur Aralığı	-25℃~150℃
Bədən materialı	ASTM A351 CF8M（316）
Top materialı	ASTM A182 F316
Kök materialı	ASTM A182 F316
Oturacaq materialı	RPTFE(PTFE+15%fv)
Seçimlər	Digər materiallar istəyə görə verilir.

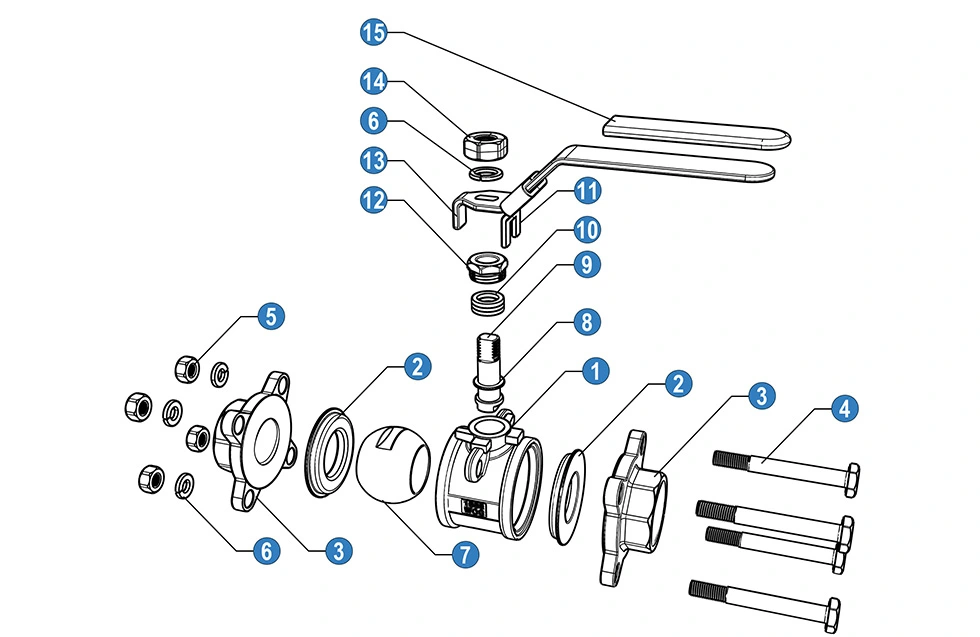

3PC Socket-welded Ends Stainless Steel Ball Valve

yox	ad	*Material(N/B)**	*Material(N/B)**
1	Bədən	SS 316	SS 304
2	Top Oturacaq	PTFE	PTFE
3	Cap	SS 316	SS 304
4	Bolt	SS 304	SS 304
5	qoz	SS 304	SS 304
6	Bahar	SS 304	SS 304
7	Top	SS 316	SS 304
8	Sürtünmə halqası	PTFE	PTFE
9	Kök	SS 316	SS 304
10	Kök qablaşdırma	PTFE	PTFE
11	Kilidlənir	SS 304	SS 304
12	Vəzi	SS 316	SS 304
13	Dəstək	SS	SS
14	qoz	SS 304	SS 304
15	Dəstək	PVC	PVC

* N: ANSl B 2.1 NPT uyğun olaraq ip uçları
* B: İp BS21 BSP uyğun olaraq bitir

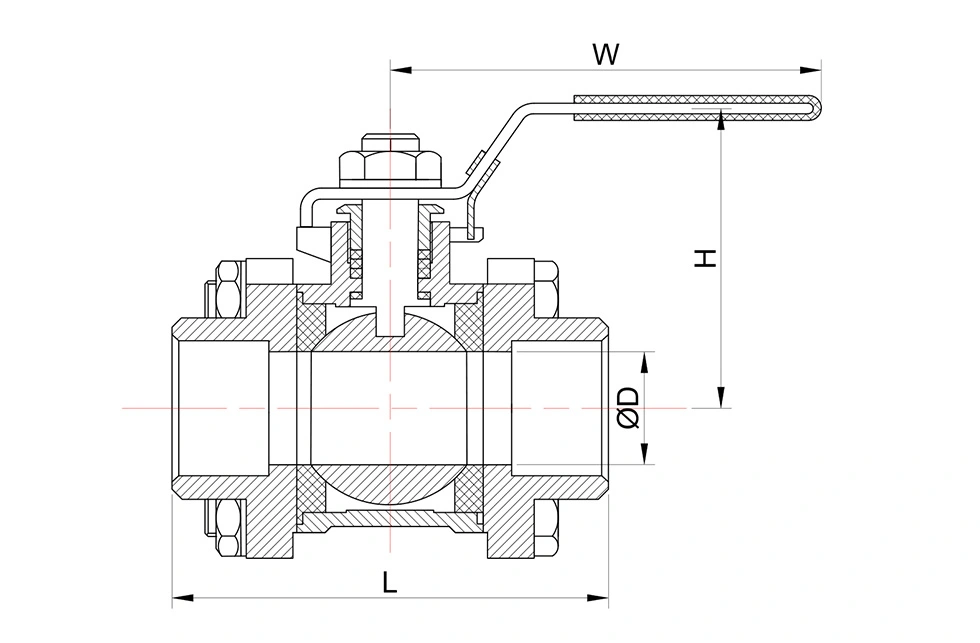

3PC Socket-welded Ends Stainless Steel Ball Valve

Ölçü	D (mm)	W (mm)	H (mm)	L(mm)	Çəki (kq)
1/4"	8	98	55	62	0.4
3/8"	10	98	55	62	0.4
1/2"	15	102	63	65	0.44
3/4"	20	105	65	72	0.56
1"	25	110	71	81	0.76
11/4"	32	128	75	95	1.28
11/2"	38	155	86	104	1.6
2"	49	165	92	125	2.3
21/2"	63	205	125	145	4.9
3"	76	220	145	198	7.52
4"	100	275	165	245	13.2

KvDƏYƏRLƏR

Kv (m3/saat) = Vana boyunca 1 bar təzyiq düşməsi yaradan suyun kubmetrlə saatda axın sürəti.

1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

Valf Funksiyaları və Əsas Xüsusiyyətlər

1. Rozetka-qaynaq bağlantısı

Socket-qaynaq ucları uyğun boru kəmərləri ilə qaynaqlı quraşdırma üçün müəyyən edilmiş əlaqə ölçülərinə uyğun işlənir. Bu əlaqə, adətən, daimi boru-klapan birləşməsinin tələb olunduğu kiçik çuxurlu sənaye xətlərində istifadə olunur. Qaynaq boru kəmərlərinin müvafiq spesifikasiyasına və proseduruna uyğun aparılmalıdır.

2. Üç Parçalı Bədən

Üç hissəli boltalı gövdə boru kəməri təcrid olunduqdan və təzyiqin azaldılmasından sonra klapanın daxili komponentlərinə daxil olmağa imkan verir. Plomblar və digər xidmət edilə bilən hissələr tam klapan dəstini dəyişdirmədən yoxlana və ya dəyişdirilə bilər.

3. Top və oturacaqların möhürlənməsi

Top axın keçidini açmaq və ya bağlamaq üçün oturacağa qarşı fırlanır. Seçilmiş oturacaq və sızdırmazlıq materialları xidmət şərtlərinə uyğun olduqda, klapan hər iki axın istiqamətində bağlanma təmin edir. Axın keçidi həmçinin mayenin tam açıq olduqda məhdud maneə ilə klapandan keçməsinə imkan verir.

4. Paslanmayan polad konstruksiya

Paslanmayan polad konstruksiya uyğun su, neft, qaz və kimyəvi mühitləri əhatə edən tətbiqlər üçün mövcuddur. Material seçimində mayenin tərkibi, konsentrasiyası, iş temperaturu, təzyiq və korroziya şəraiti nəzərə alınmalıdır.

Şantay haqqında

Shangtai Çinin Zhejiang ştatının Wenzhou şəhərində yerləşir və daxili və ixrac bazarları üçün sənaye klapanları istehsal edir. Onun istehsal fəaliyyəti emal, klapanların yığılması, təzyiq sınağı, yoxlama və məhsulun markalanmasını əhatə edir.

Keyfiyyət idarəetmə sistemi ISO 9001 sertifikatına malikdir və müvafiq məhsullar üçün CE sənədləri mövcuddur. Təftiş sifariş tələblərinə uyğun olaraq daxil olan materialların yoxlanılması, prosesdaxili yoxlama, bitmiş klapan yoxlaması və göndərilmə öncəsi yoxlamaları əhatə edə bilər.

Rozetka qaynaqlı top klapanları üçün tələb olunan ölçülərə və tətbiq olunan standartlara uyğun olaraq müxtəlif birləşmə konfiqurasiyaları təmin edilə bilər. Xüsusi tələblər üçün A və Tip B tipli rozetka-qaynaq konfiqurasiyaları mövcuddur, qoşulma ölçüləri istehsaldan əvvəl təsdiqlənir.

Tez-tez verilən suallar

1. Socket-qaynaq və yivli birləşmələr arasında fərq nədir?

Socket-qaynaq birləşmələri klapan və boru arasında qaynaqlı birləşmədən istifadə edir, yivli birləşmələr isə uyğun boru iplərinə əsaslanır. Socket-qaynaq ucları adətən daimi qaynaq bağlantısı tələb olunan kiçik buruqlu boru kəmərləri üçün təyin edilir. Müvafiq əlaqə boru kəməri standartından, təzyiqdən, temperaturdan və quraşdırma tələblərindən asılıdır.

2. Müxtəlif rozetka-qaynaq konfiqurasiyaları mövcuddurmu?

Bəli. Tələb olunan ölçülərə və müvafiq boru kəməri standartlarına uyğun olaraq müxtəlif rozetka-qaynaq konfiqurasiyaları təmin edilə bilər. Qoşulma növü və ölçü tələbləri istehsaldan əvvəl, xüsusən də dəyişdirmə klapanları və ixrac layihələri üçün təsdiq edilməlidir.

3. Daxili təmir üçün klapan açıla bilərmi?

Bəli. Üç hissəli gövdə boru kəməri təcrid olunduqdan və təzyiqsizləşdirildikdən sonra ayrıla bilər ki, bu da daxili möhürləri və digər xidmət edilə bilən komponentləri yoxlamaq və ya dəyişdirmək imkanı verir. Boru kəməri təzyiq altında olarkən klapan sökülməməlidir.

4. Vana ilə hansı sənədlər mövcuddur?

ISO 9001 və CE sənədləri müvafiq konfiqurasiyalar üçün təqdim edilə bilər. Sifariş və layihə tələblərinə uyğun olaraq material sənədləri, yoxlama qeydləri, sınaq hesabatları və məhsul təsvirləri də verilə bilər.

5. 3PC Rozetka ilə qaynaqlanmış Paslanmayan Polad Kürə Vana üçün hansı tətbiqlər uyğundur?

Vana neft və qaz, neft-kimya, kimyəvi emal, suyun təmizlənməsi, enerji istehsalı və ümumi sənaye boru kəmərlərində uyğun mayelər üçün istifadə edilə bilər. Material, oturacaq və sızdırmazlıq komponentləri faktiki mühitə, təzyiqə və temperatura görə seçilməlidir.

6. Valf seçimi üçün hansı məlumat tələb olunur?

Əsas məlumatlara klapan ölçüsü, təzyiq dərəcəsi, rozetka qaynaq ölçüləri, işçi mühit, iş təzyiqi, temperatur, gövdə və sızdırmazlıq materialları, kəmiyyət və tətbiq olunan standartlar daxildir. Dəyişdirmə layihələri üçün təsdiq üçün mövcud klapan təsvirləri və ya ölçülü məlumat da verilə bilər.
